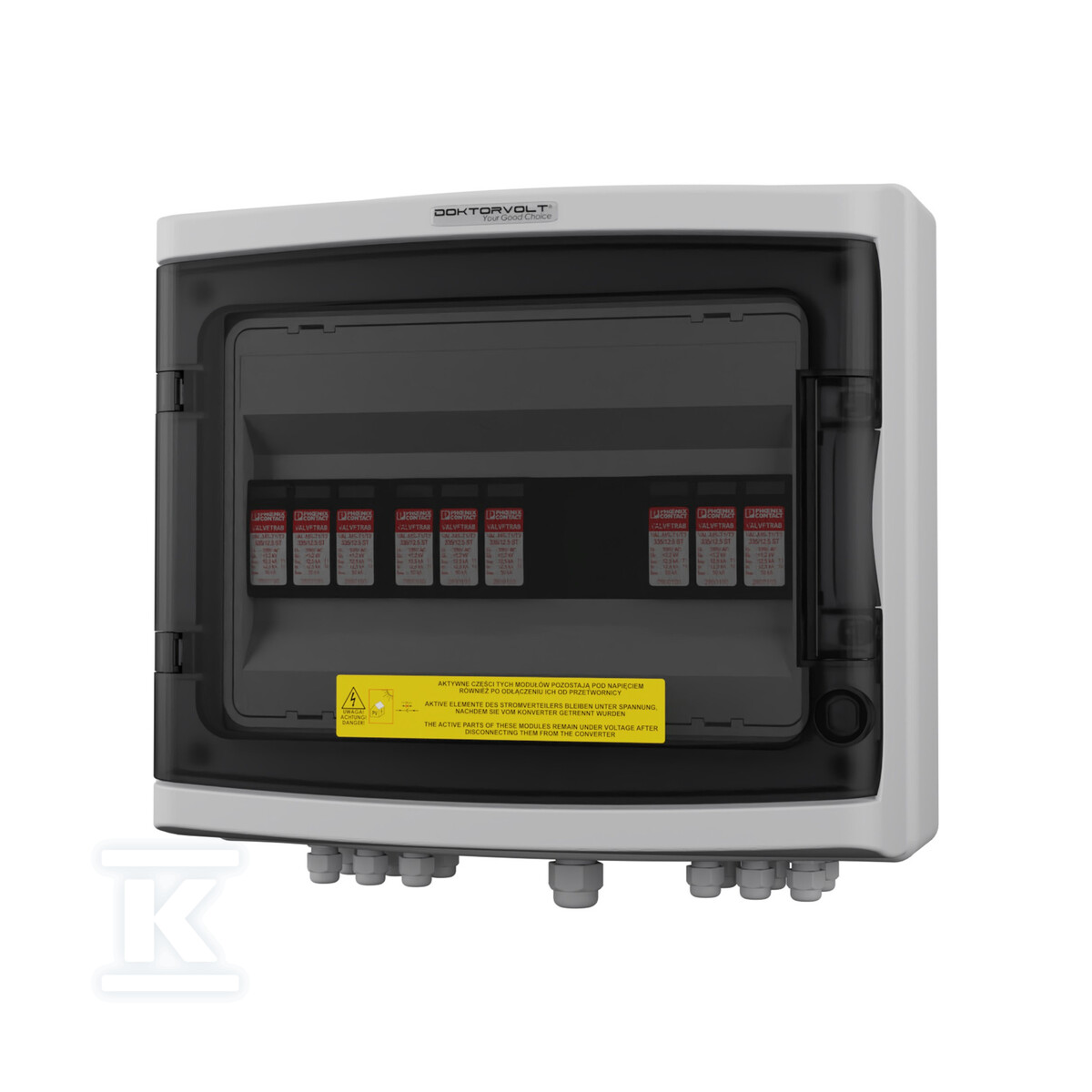

Rozdzielnica PV DC 1000V T1 T2 3-stringowa Doktorvolt 2414 DV-2414-FOT

Obudowa odporna na warunki atmosferyczne

Rozdzielnica fotowoltaiczna zamknięta jest w obudowie z technopolimeru - tworzywie sztucznym o wysokiej odporności mechanicznej i chemicznej. W porównaniu do metalowych skrzynek rozdzielczych technopolimer nie koroduje, co jest kluczowe przy instalacjach pracujących przez lata na otwartym powietrzu. Drzwi wykonano z poliwęglanu, który zachowuje transparencję i udarność nawet przy niskich temperaturach.

Stopień ochrony IP65 oznacza pełną szczelność przed pyłem oraz ochronę przed strumieniem wody kierowanym z dowolnego kierunku. Uszczelka z gumy EPDM (etylen-propylen-dien monomer) zachowuje elastyczność w szerokim zakresie temperatur - nie twardnieje na mrozie ani nie mięknie na słońcu. Śruby mocujące wykonano ze stali nierdzewnej, więc nie wymagają okresowego dokręcania ani wymiany.

Obudowa ma wymiary 290 × 260 × 133 mm (z dławnicami kablowymi PG szerokość rośnie do 288 mm). Kolor szary RAL 7035 dobrze komponuje się z typowymi powierzchniami elewacyjnymi i dachowymi. Montaż natynkowy pozwala na szybkie zamocowanie bez ingerencji w strukturę budynku.

Zabezpieczenie antyprzepięciowe klasy T1+T2

Za ochronę obwodów DC odpowiadają trzy ograniczniki przepięć VAL-MS-T1/T2. Kombinacja klas T1+T2 to rozwiązanie dwustopniowe - T1 obsługuje ekstremalne przepięcia piorunowe (prąd udarowy do 40 kA Imax, próbny 15 kA In), natomiast T2 chroni przed mniejszymi, ale częstszymi skokami napięcia pochodzącymi od przełączeń w sieci i zjawisk atmosferycznych.

Maksymalne napięcie pracy wynosi 1000V DC (Un), a przy uwzględnieniu marginesu bezpieczeństwa dopuszczalne jest 1050V DC (Uc). Poziom ochrony napięciowej to Up < 3,5 kV - to wystarczająco nisko, żeby skutecznie obniżyć impuls udarowy przed dotarciem do modułów PV lub falownika.

Konfiguracja stringów i okablowanie

Rozdzielnica obsługuje trzy niezależne stringi DC - typowa konfiguracja dla mniejszych instalacji PV lub jako punkt pośredni rozdziału stringsów przed falownikiem wielotrybowym. Każdy string trafia przez osobną dławnicę kablową:

• wejście zasilania (+/-): dedykowane dławnice PG-11
• wyjście stringsów do falownika lub kolejnego boxa: dławnice PG-7

Wewnątrz instalacja wykonana jest linką sterowniczą H07V-K przekroju 16 mm2 w kolorze żółto-zielonym (ochronny), co zapewnia odpowiednią zdolność przenoszenia prądu przy niskich spadkach napięcia nawet na dłuższych trasach kablowych.

Certyfikaty i standardy jakości

Producent - firma Doktorvolt - wdrożyła system zarządzania produkcją certyfikowany przez TÜV SÜD oraz normę ISO 9001:2015. Sama rozdzielnica spełnia wymagania dyrektywy unijnej CE, normy IEC 61439 dotyczącej tablic rozdzielczych oraz IEC 61643-11 dla ograniczników przepięć.

Wykorzystane materiały są zgodne z dyrektywą ograniczającą substancje niebezpieczne (RoHS, EU 2002/95/EC) oraz normą CEI 23-48. Obudowa spełnia też restrykcje dotyczące środowiskowe - brak deca-BDE w składzie tworzywa potwierdza deklarację producenta.

Klasyfikacja handlowa według systemów eCl@ss, ETIM i UNSPSC ułatwia integrację z systemami zamówień B2B i programami do zarządzania projektami instalacyjnymi.
