Rozdzielnica PV DC 1000V T1 T2 MC4 2-stringowa Doktorvolt 2421 DV-2421-FOT

Dwustringowe zabezpieczenie DC dla instalacji fotowoltaicznych

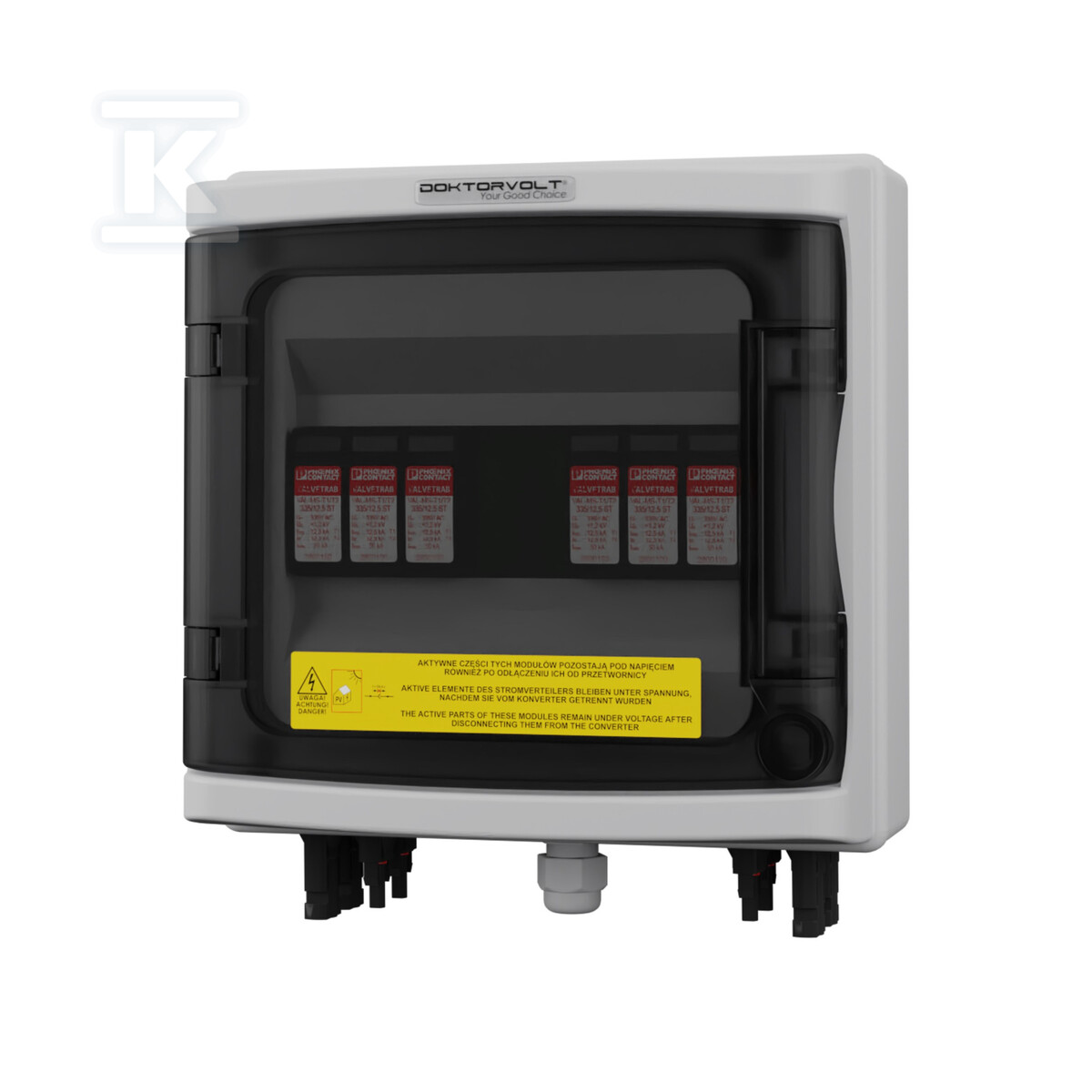

Rozdzielnica fotowoltaiczna DV-2421-FOT to kompletne rozwiązanie do odbioru i zabezpieczenia dwóch stringów w instalacjach PV pracujących z napięciem do 1000V DC. Urządzenie integruje w jednej obudowie wszystkie kluczowe elementy potrzebne do bezpiecznego połączenia modułów fotowoltaicznych z falownikiem - eliminując konieczność dobierania i zakupu osobnych komponentów.

Obudowa IP65 - trwałość w każdych warunkach

Obudowa wykonana jest z technopolimeru - tworzywa odpornego na promieniowanie UV, wilgoć i typowe środki chemiczne spotykane na dachach i elewacjach. Wymiary 215 × 210 × 100 mm (z dławnicami PG: 215 × 240 × 100 mm) pozwalają na swobodne rozmieszczenie okablowania wewnątrz bez uczucia ciasnoty typowego dla tańszych rozwiązań. Drzwi wykonano z poliwęglanu - materiału twardszego niż sam korpus, co zmniejsza ryzyko pęknięcia przy uderzeniu lub intensywnej eksploatacji.

Szczelność na poziomie IP65 oznacza pełną pyłoszczelność oraz ochronę przed strumieniem wody skierowanym pod dowolnym kątem. Uszczelka wykonana jest z gumy EPDM, która zachowuje elastyczność w szerokim zakresie temperatur - nie twardnieje na mrozie ani nie mięknie nadmiernie latem. Śruby ze stali nierdzewnej nie wymagają okresowego dokręcania ani wymiany przez cały okres użytkowania obudowy.

Kolorystyka szara RAL 7035 to standardowy wybór dla osprzętu elektrycznego - neutralny, łatwy do utrzymania w czystości i dobrze widoczny na tle ciemnych powierzchni dachowych.

Ochrona antyprzepięciowa T1+T2 - podwójna bariera dla stringów

Za bezpieczeństwo obwodów DC odpowiadają dwa ograniczniki przepięć Phoenix Contact VAL-MS-T1/T2. To rozwiązanie dwustopniowe:

• Klasa T1 (klasa B) - prąd udarowy próbny 15 kA, chroni przed bezpośrednim oddziaływaniem pioruna. Absorbuje energię udaru piorunowego even gdy ten trafi blisko instalacji.
• Klasa T2 (klasa C) - prąd maksymalny 40 kA, eliminuje przepięcia wtórne powstające przy odległych wyładowaniach atmosferycznych lub przy załączaniu dużych odbiorników.

Napięciowy poziom ochrony wynosi Up < 3,5 kV, co skutecznie ogranicza napięcie survivora na zaciskach chronionego urządzenia poniżej progu uszkodzenia typowych modułów PV. Maksymalne napięcie pracy Uc to 1050V DC, więc margines do napięcia nominalnego jest wystarczający nawet przy chłodnej pogodzie, gdy moduły generują wyższe napięcie niż w standardowych warunkach STC.

Producent deklaruje certyfikaty: CE, norma produktowa IEC 61643-11:2011, a sam proces produkcji realizowany jest w systemie zarządzania jakością certyfikowanym przez TÜV SÜD (ISO 9001:2015).

Okablowanie i kompletny zestaw przyłączy MC4

Wewnątrz rozdzielnicy znajdziesz gotowe połączenia:

• Przewody solarne BiT 1000 (6 mm2) - czarny i czerwony, jednożyłowe, izolowane na napięcie 0,6/1 kV. Przekrój wystarczający dla stringów o mocy rzędu kilkunastu kilowatów.
• Linka sterownicza H07V-K (16 mm2) w kolorze żółto-zielonym - dedykowana do połączeń uziemiających.
• Dławnica kablowa PG-11 umożliwia szczelne wprowadzenie kabla głównego idącego do falownika.

Do rozdzielnicy dołączono dodatkowy komplet aż 8 konektorów MC4 (4x męski + 4x żeński). To istotne praktycznie - każdy string wymaga dwóch par konektorów (wejście + wyjście), więc osiem sztuk pokrywa pełny zestaw potrzebny do dwóch stringów bez konieczności dokupywania części.

Złącza MC4 pracują przy napięciu roboczym 1000 V AC/DC, wytrzymują impulsowo 8 kV i mają stopień ochrony IP67. Normy europejskie IEC 62548 oraz IEC 60364-7-712:2017 jednoznacznie zabraniają mieszania konektorów różnych producentów w jednym obwodzie DC - niedopasowanie geometryczne prowadzi do wzrostu rezystancji styku, a ta generuje ciepło mogące skutkować pożarem. Fabrycznie dobrany komplet Doktorvolt rozwiązuje ten problem u podstawy.
