Rozdzielnica PV DC 1000V T1 T2 PG Phoenix Contact Doktorvolt 2476 DV-2476-FOT

Kompleksowa ochrona instalacji fotowoltaicznej

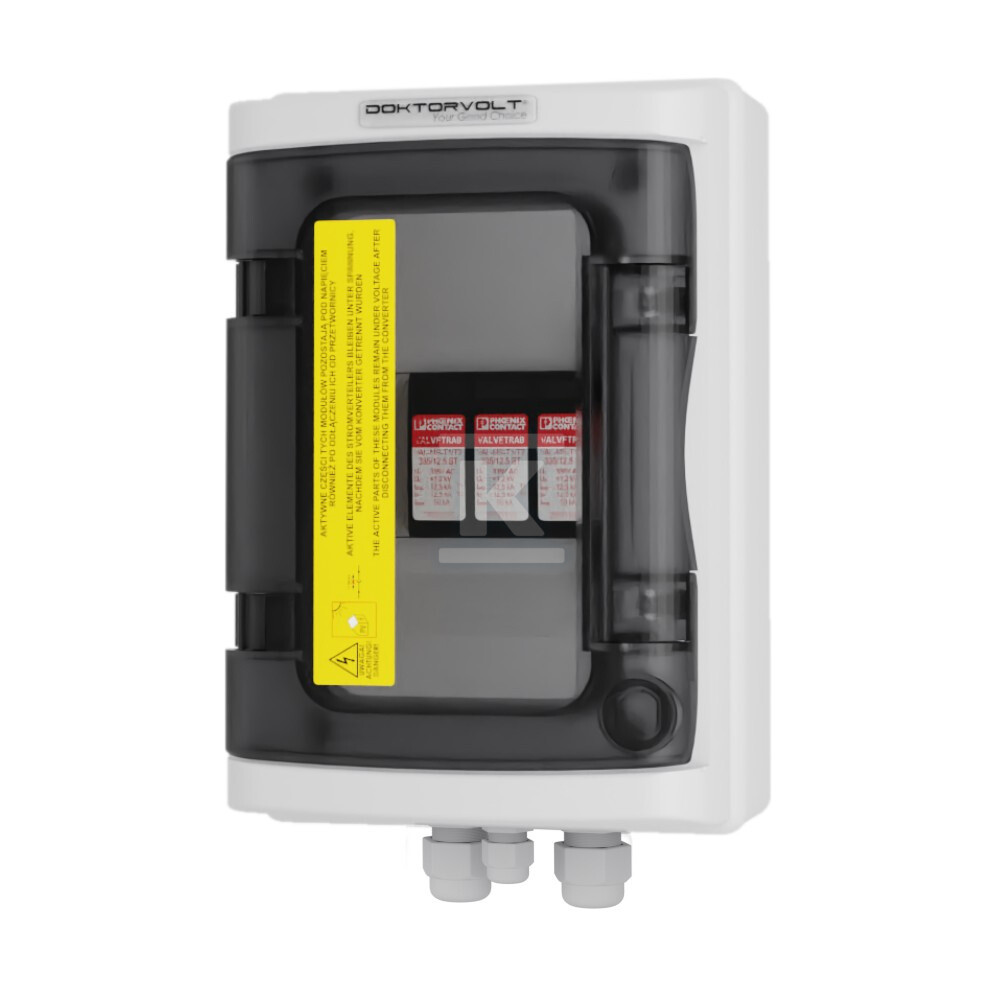

Rozdzielnica DC marki Doktorvolt to jednoobwodowe rozwiązanie stworzone z myślą o małych i średnich instalacjach fotowoltaicznych. Przeznaczona do pracy przy napięciu do 1000V DC, sprawdza się zarówno w domowych systemach on-grid, jak i w komercyjnych instalacjach podłączanych do falowników stringowych. Urządzenie pełni rolę punktu połączeniowego stringów - umożliwia bezpieczne zestawienie przewodów DC biegnących od modułów PV przed ich doprowadzeniem do falownika.

Obudowa natynkowa o wymiarach 142 × 210 × 100 mm (z dławnicami 142 × 240 × 100 mm) mieści się w formacie 4 modułów na jednym rzędzie. Dzięki temu rozdzielnica zajmuje niewiele miejsca na ścianie budynku lub przy konstrukcji wsporczej. W komplecie znajdują się dławnice kablowe PG - jedna PG-11 do przewodu głównego oraz cztery PG-7 do podłączenia stringów wejściowych.

Obudowa odporna na warunki atmosferyczne

Stopień ochrony IP65 oznacza pełną pyłoszczelność oraz odporność na strumień wody skierowany z dowolnego kierunku. To kluczowe w kontekście instalacji zewnętrznych - rozdzielnica nie wymaga dodatkowej osłony ani montowania jej w pomieszczeniach zamkniętych.

Obudowa wykonana jest z technopolimeru, co zapewnia wysoką wytrzymałość mechaniczną przy stosunkowo niewielkiej masie. Drzwi wykonano z poliwęglanu - materiału odpornego na uderzenia i promieniowanie UV, dzięki czemu nie kruszeje z upływem czasu pod wpływem słońca. Kolor szary RAL 7035 dobrze komponuje się z typową stonowaną kolorystyką elewacji i konstrukcji PV.

Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur - nie twardnieje przy mrozie ani nie mięknie nadmiernie podczas upałów. Śruby mocujące wykonano ze stali nierdzewnej, więc nie wymagają okresowej konserwacji ani wymiany nawet po latach ekspozycji na wilgoć.

Ogranicznik przepięć T1+T2

Za ochronę antyprzepięciową odpowiada dedykowany ogranicznik VAL-MS-T1/T2 1000DC-PV/2+V (nr katalogowy: 2801160). Klasyfikacja T1+T2 to podwójna bariera bezpieczeństwa:

• Typ T1 (klasa B) - prąd udarowy do 15 kA, zdolność do absorpcji energii bezpośredniego uderzenia pioruna,
• Typ T2 (klasa C) - prąd maksymalny 40 kA, ochrona przed przepięciami atmosferycznymi i switchowymi generowanymi przez falownik.

Napięciowy poziom ochrony wynosi poniżej 3,5 kV, co skutecznie redukuje ryzyko uszkodzenia podłączonego falownika. Maksymalne napięcie pracy ciągłej to 1050V DC, a dopuszczalne napięcie znamionowe to 1000V DC.

Ograniczniki tego typu charakteryzują się wysoką trwałością i niskim prądem upływu, co przekłada się na stabilną pracę przez lata bez konieczności wymiany wkładki.

Normy, certyfikaty i jakość wykonania

Rozdzielnica spełnia wymagania normy EN 50539-11, która określa warunki stosowania ograniczników przepięć w obwodach fotowoltaicznych. Produkcja prowadzona jest w ramach systemu zarządzania certyfikowanego przez TÜV SÜD oraz według normy ISO 9001:2015. Konstrukcja jest zgodna z wymaganiami dyrektywy unijnej RoHS (2011/65/EU) oraz posiada certyfikat CE potwierdzający zgodność z dyrektywą niskonapięciową.

Producent deklaruje również klasyfikację w systemach handlowych eCl@ss i ETIM, co ułatwia integrację danych produktowych w systemach zakupowych i magazynowych.
