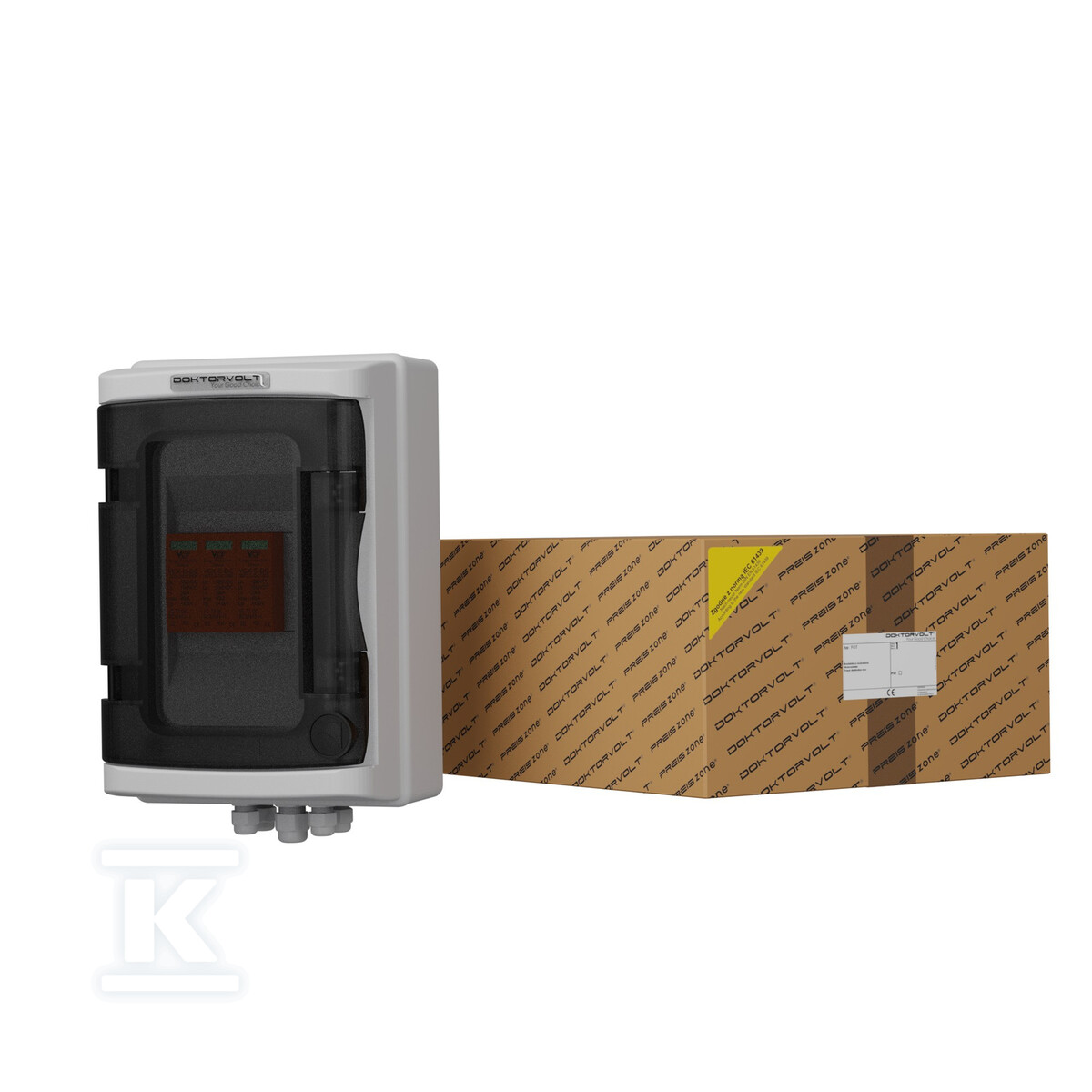

Rozdzielnica PV DC 1000V T2 Doktorvolt 2445 DV-2445-FOT

Obudowa odporna na warunki atmosferyczne

Rozdzielnica fotowoltaiczna DC o napięciu znamionowym 1000V zamknięta jest w obudowie z technopolimeru - tworzywie, które nie koroduje i dobrze znosi promieniowanie UV oraz zmienne warunki pogodowe. Drzwi wykonano z poliwęglanu, co zapewnia im odporność na uderzenia i sztywność konstrukcji. Całość uszczelniono gumą EPDM, a śruby montażowe ze stali nierdzewnej gwarantują trwałość połączeń nawet przy wieloletniej ekspozycji na zewnątrz.

Stopień ochrony IP65 oznacza pełną szczelność pyłoszczelną oraz odporność na strumienie wody - rozdzielnica sprawdza się na elewacjach budynków i dachach bez konieczności dodatkowej osłony. Kolor obudowy szary RAL 7035 pozwala jej wtopić się w większość standardowych instalacji.

Wymiary samej obudowy to 142 × 210 × 100 mm, a z zamontowanymi dławnicami kablowymi PG szerokość rośnie do 240 mm. Konstrukcja natynkowa zajmuje mało miejsca i nie wymaga wnęki montażowej - wystarczy przytwierdzić ją do ściany lub wspornika. Rozdzielnica mieści 4 moduły w jednym rzędzie.

Dławnice kablowe PG

Zestaw dławnic kablowych obejmuje jedną PG-11 (do głównego wejścia stringu) oraz cztery mniejsze PG-7 (np. do uziemienia lub dodatkowych przewodów). Takie rozwiązanie pozwala poprowadzić okablowanie DC bez ingerencji w strukturę puszki - kable wprowadza się przez dławnice i szczelnie dociska.

Ochrona antyprzepięciowa klasy T2

Rdzeniem rozdzielnicy jest ogranicznik przepięć DC oznaczony jako klasa T2 (dawniej II klasa), co oznacza zdolność do ograniczania przepięć generowanych przez wyładowania atmosferyczne i operacje łączeniowe w sieci. Maksymalne napięcie pracy zarówno Un, jak i Uc wynosi 1000V DC, więc urządzenie jest w pełni dopasowane do stringów pracujących przy nominalnym napięciu systemu fotowoltaicznego.

Parametry wytrzymałościowe mówią same za siebie: prąd próbny In wynosi 20 kA, a prąd maksymalny Imax sięga 40 kA. Dla porównania - typowe uderzenie pioruna w instalację PV generuje kilka do kilkunastu kiloamperów. Zapas do Imax sprawia, że ogranicznik nie wyczerpie się przy jednorazowym silnym przepięciu.

Napięciowy poziom ochrony Up poniżej 2,0 kV informuje, jakie maksymalne napięcie pojawi się na wyjściu ogranicznika po zadziałaniu - im niższe, tym lepsza ochrona podłączonych urządzeń (inwerterów stringowych). Wbudowany moduł obsługuje konfigurację 3-pinową (3P) dla jednego obwodu DC - typowe rozwiązanie dla mniejszych instalacji jedestringowych.

Zastosowanie i zgodność z normami

Rozdzielnica przeznaczona jest do małych i średnich instalacji fotowoltaicznych - zarówno prosumenckich na dachach domów jednorodzinnych, jak i komercyjnych mikroinstalacji. Jeden obwód DC (string) wystarcza do podłączenia kilkunastu modułów PV; przy większych systemach stosuje się rozdzielnice wielustringowe lub kaskadowe połączenia kilku urządzeń.

Obudowa spełnia wymagania normy CEI 23-48, która określa warunki budowy rozdzielnic elektrycznych niskiego napięcia stosowanych w instalacjach budowlanych. Ogranicznik przepięć certyfikowany jest według IEC61643-11 - międzynarodowej normy dla urządzeń SPD stosowanych w obwodach AC i DC.

Producent posiada certyfikat systemu zarządzania jakością wydany przez TÜV SÜD oraz deklarację zgodności z normą ISO 9001:2015. Rozdzielnica spełnia również dyrektywę unijną RoHS (2011/65/EU) oraz restrykcje dotyczące substancji bromowanych (Deca-BDE), co potwierdza jej zgodność z europejskimi wymaganiami dotyczącymi ograniczenia niebezpiecznych substancji w sprzęcie elektrycznym.
