Rozdzielnica PV DC 1000V T2 Doktorvolt 9467 DV-9467-FOT-257-DC

Kompletne rozwiązanie dla instalacji fotowoltaicznych jednostringowych

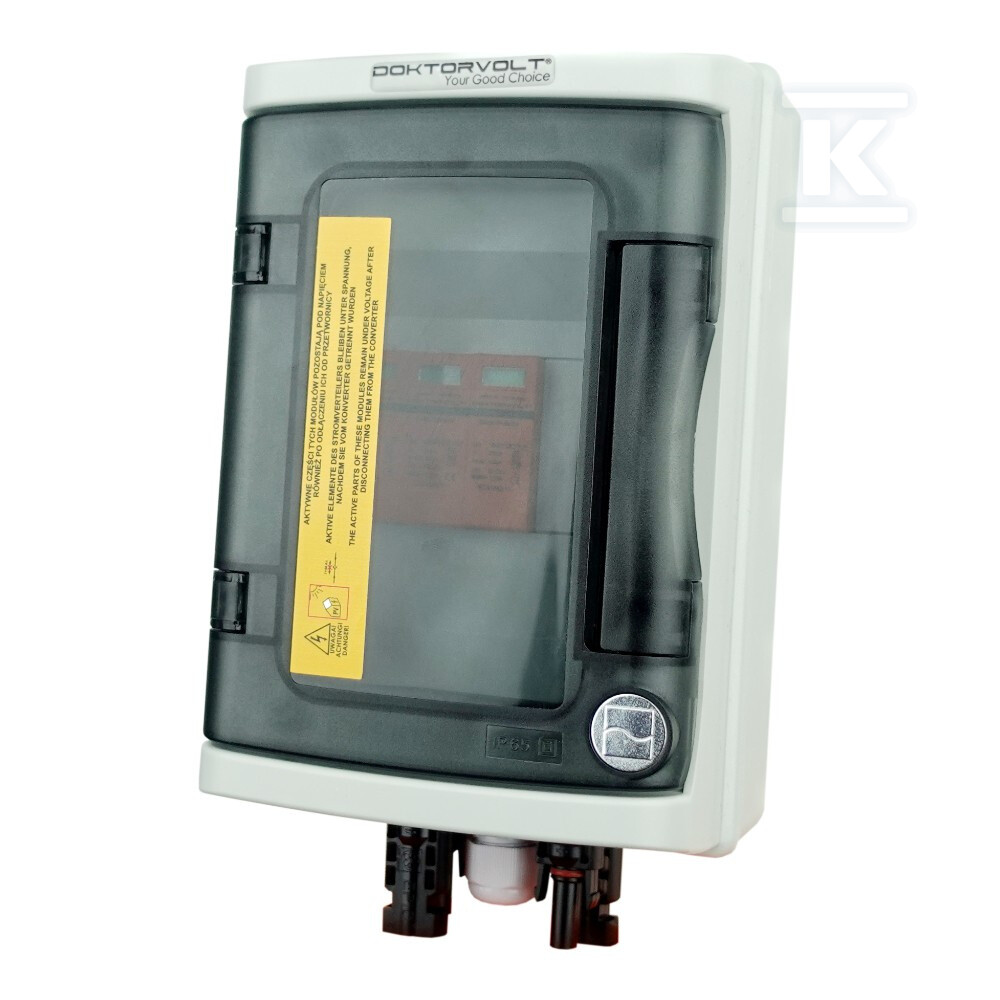

Rozdzielnica fotowoltaiczna DC marki Doktorvolt to prefabrykowane urządzenie do zestawiania stringów z instalacją - jedno wejście stringowe, wyjście do falownika. Przeznaczona do pracy w obwodach DC do 1000V, wyposażona w ochronnik przepięć klasy T2 i komplet złączek MC4 w zestawie.

Obudowa wykonana jest z technopolimeru (producent Marlanvil IP65) o wymiarach 142 × 210 × 100 mm - mieści się w niej rząd aparatów modułowych szerokości na cztery moduły. Kolor szary RAL 7035 pasuje do standardowej stolarki budowlanej. Drzwi z poliwęglanu zapewniają widoczność aparatury przez transparentną pokrywę - instalator ma podgląd na stan połączeń bez konieczności otwierania rozdzielnicy. Uszczelka z gumy EPDM oraz stopień ochrony IP65 gwarantują szczelność nawet przy montażu na zewnątrz budynku, gdzie obudowa narażona jest na deszcz i kurz.

Montaż natynkowy umożliwia szybkie zamocowanie na ścianie lub konstrukcji wsporczej przy użyciu śrub ze stali nierdzewnej (w zestawie). Wymiary z zamontowanymi dławnicami PG11 i złączami MC4 wynoszą 142 × 240 × 100 mm - różnica wynika z wystających konektorów po obu stronach obudowy.

Wyposażenie elektryczne i okablowanie

Ochronnik przepięć to trójfazowy varistor klasy T2 (oznaczenie C) dedykowany do obwodów DC. Napięcie znamionowe wynosi 1000V DC, a maksymalne napięcie pracy Uc osiąga 1060V DC. Prąd próbny In to 20 kA, przy prądzie maksymalnym Imax sięgającym 40 kA. Poziom ochrony Up utrzymuje się poniżej 4,0 kV.

Tak dobrane parametry pozwalają ogranicznikowi skutecznie absorbować energię udarową generowaną przez wyładowania atmosferyczne czy przełączenia w sieci - przy przepięciu „ucieka" w stan przewodzenia, chroniąc moduły PV i falownik.

Okablowanie wewnętrzne stanowią przewody solarne 6 mm2 (czarny i czerwony) oraz żółto-zielony H07V-K 16 mm2 jako przewód ochronny PE. Przekrój żyły dobrano pod kątem prądów stringowych typowych dla instalacji mieszkaniowych - przy długościach do kilkudziesięciu metrów spadek napięcia pozostaje w normie.

Złącza solarne MC4 zamontowane fabrycznie (po jednym komplecie żeńskim i męskim na każdym biegunie) pozwalają na natychmiastowe podpięcie przewodów z stringa. Dodatkowy komplet dwóch par MC4 dołączony do zestawu umożliwia wykonanie połączeń po stronie modułów lub falownika bez konieczności dokupywania konektorów.

Złącza pracują w zakresie temperatur od -40°C do +105°C, mają rezystancję styku poniżej 0,5 m?, napięcie impulsowe 8 kV i klasę ochrony II (izolacja wzmochniona).

Normy, certyfikaty i bezpieczeństwo połączeń

Producent deklaruje certyfikację systemu zarządzania jakością przez TÜV SÜD oraz zgodność z normami:

• IEC 61439 - rozdzielnice modułowe,
• CE,
• RoHS,
• Eu 2002/95/EC,
• CEI 23-48,
• ISO 9001:2015.

Obudowa ma stopień odporności mechanicznej IK07.

Norma IEC EN IEC rozróżnia dwa podejścia do projektowania systemów PV - jedno dopuszcza stosowanie rozłączników izolacyjnych jako jedynego środka odłączalnego między modułami a falownikiem. W praktyce rozdzielnica stringowa pełni funkcję punktu rozdziału obwodu DC - umożliwia odizolowanie stringa od falownika podczas serwisowania lub awarii.

Producent zwraca uwagę na ryzyko wynikające ze stosowania złącz solarnych różnych producentów. Konektory MC4 różnych marek mogą mieć nieco inne wymiary styków i uszczelek - niedokładne dopasowanie powoduje wzrost rezystancji styku na połączeniu. Rezystancja kontaktowa generuje ciepło Joule'a proporcjonalne do kwadratu prądu stringowego; przy instalacjach PV pracujących latami pod obciążeniem punkt ten może osiągnąć temperaturę krytyczną dla izolacji przewodów. Dlatego europejskie normy IEC 62548 i IEC 60364-7-712:2017 nie pozwalają na mieszanie konektorów DC od różnych dostawców. Doktorvolt dostarcza fabrycznie dobrany komplet MC4 pasujący do okablowania wewnętrznego rozdzielnicy - użycie konektorów innej firmy jest niedozwolone warunkami gwarancji.

Rozdzielnica waży 1,4 kg, produkowana jest w Polsce, objęta dwuletnią gwarancją producenta.
