Rozdzielnica PV DC 1000V T2 Mersen Doktorvolt 4340 DV-4340-FOT

od 1 szt.467,66 zł
brutto / szt.
dostawa 5 dni
z 30 szt.
z 30 szt.
Indeks Onninen:DPN562
Indeks producenta:DV-4340-FOT
EAN:5907589334340
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,18 m / 0,115 m / 0,25 m / 4 kg / 0,005 m3
Kod celny:85371098

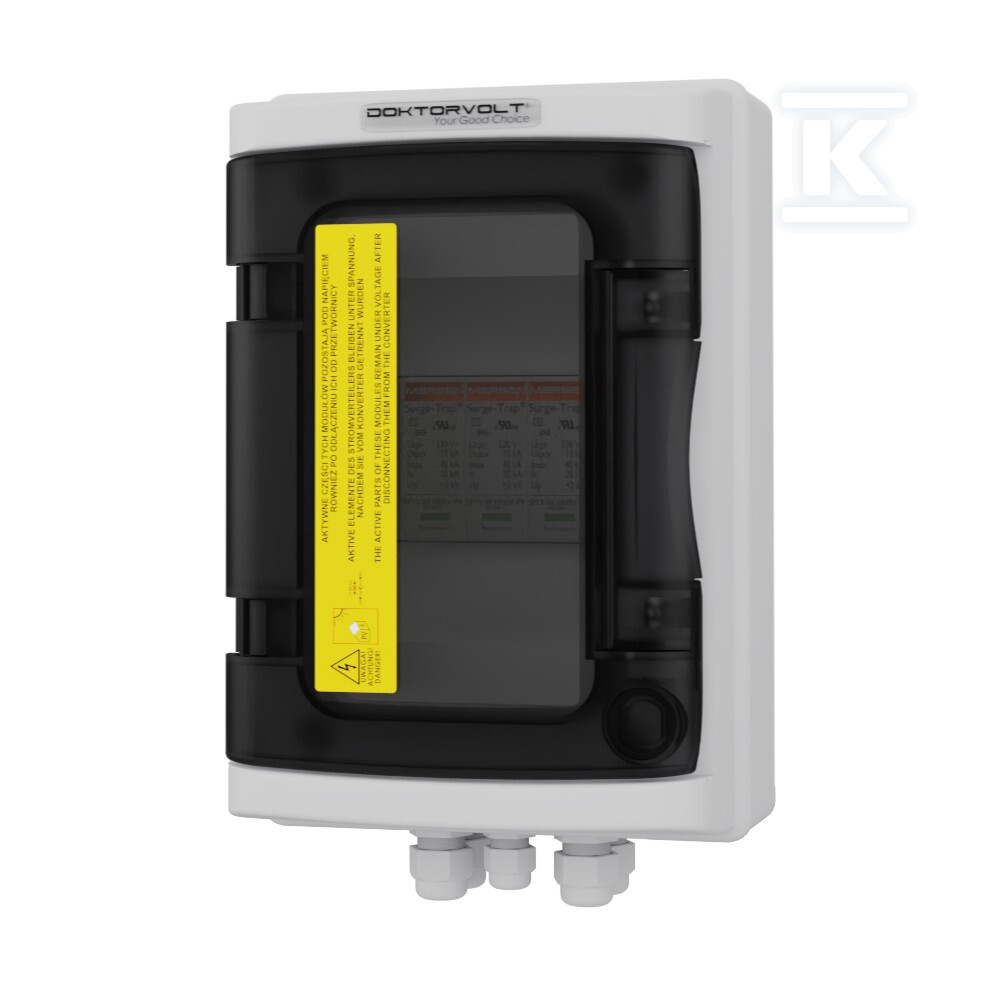

Rozdzielnica PV DC 1000V T2 Mersen Doktorvolt 4340 DV-4340-FOT

Kompaktowa rozdzielnica DC 1000 V z ogranicznikiem przepięć T2 do instalacji fotowoltaicznych

Kompaktowe zabezpieczenie linii DC w małych instalacjach fotowoltaicznych, przygotowane do pracy w warunkach zewnętrznych. Obudowa natynkowa na 4 moduły w 1 rzędzie mieści jeden obwód stringowy z wbudowanym ogranicznikiem przepięć klasy T2. Rozwiązanie łączy szczelną, odporną na warunki atmosferyczne obudowę z ochroną przeciwprzepięciową DC o parametrach 1000 V DC, co pozwala na bezpieczne prowadzenie przewodów od modułów PV do inwertera.

Obudowa szczelna IP65 do montażu natynkowego

Obudowa z technopolimeru w kolorze szarym RAL 7035 z drzwiami z poliwęglanu. Stopień ochrony IP65 gwarantuje hermetyczność i wodoszczelność, a uszczelka z gumy EPDM oraz śruby ze stali nierdzewnej ograniczają korozję w montażu na zewnątrz. Montaż natynkowy upraszcza instalację na ścianie lub konstrukcji wsporczej.

Wymiary obudowy to 142 x 210 x 100 mm, a z zamontowanymi dławnicami PG 142 x 240 x 100 mm. Przewody wprowadza się przez dławnice kablowe PG 1x PG-11 i 4x PG-7, co daje elastyczność przy różnych przekrojach kabli DC. Napięcie znamionowe obudowy 1000 V jest zgodne z typowymi instalacjami PV.

Ochrona przeciwprzepięciowa DC 1-stringowa

W środku znajduje się ogranicznik przepięć DC. Klasa ochrony T2 oznacza selektywną ochronę przed udarami atmosferycznymi i przepięciami łączeniowymi w części DC instalacji. Maksymalne napięcie pracy Un wynosi 1000 V DC, a napięcie ciągłe Uc 1060 V DC, co pokrywa większość układów stringowych do 1000 V.

Parametry pracy ogranicznika to prąd próbny In 20 kA oraz prąd maksymalny Imax 40 kA, a napięciowy poziom ochrony Up < 4 kV. Jeden obwód DC, czyli 1 string, pozwala na prostą konfigurację bez dodatkowych rozgałęzień. Ogranicznik spełnia wymagania CE oraz EN/IEC 61643.

Certyfikaty i system zarządzania jakością

Obudowa posiada oznaczenia CE, Eu 2002/95/EC, RoHS, Deca-BDE oraz CEI 23-48. Produkcja prowadzona jest w systemie zarządzania certyfikowanym zgodnie z ISO 9001:2015, a konstrukcja rozdzielnicy spełnia wymagania IEC 61439. Zastosowane komponenty pochodzą od europejskich dostawców, a transparentny przepływ informacji w procesie produkcji wspiera instalatora na etapie doboru i serwisu.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
