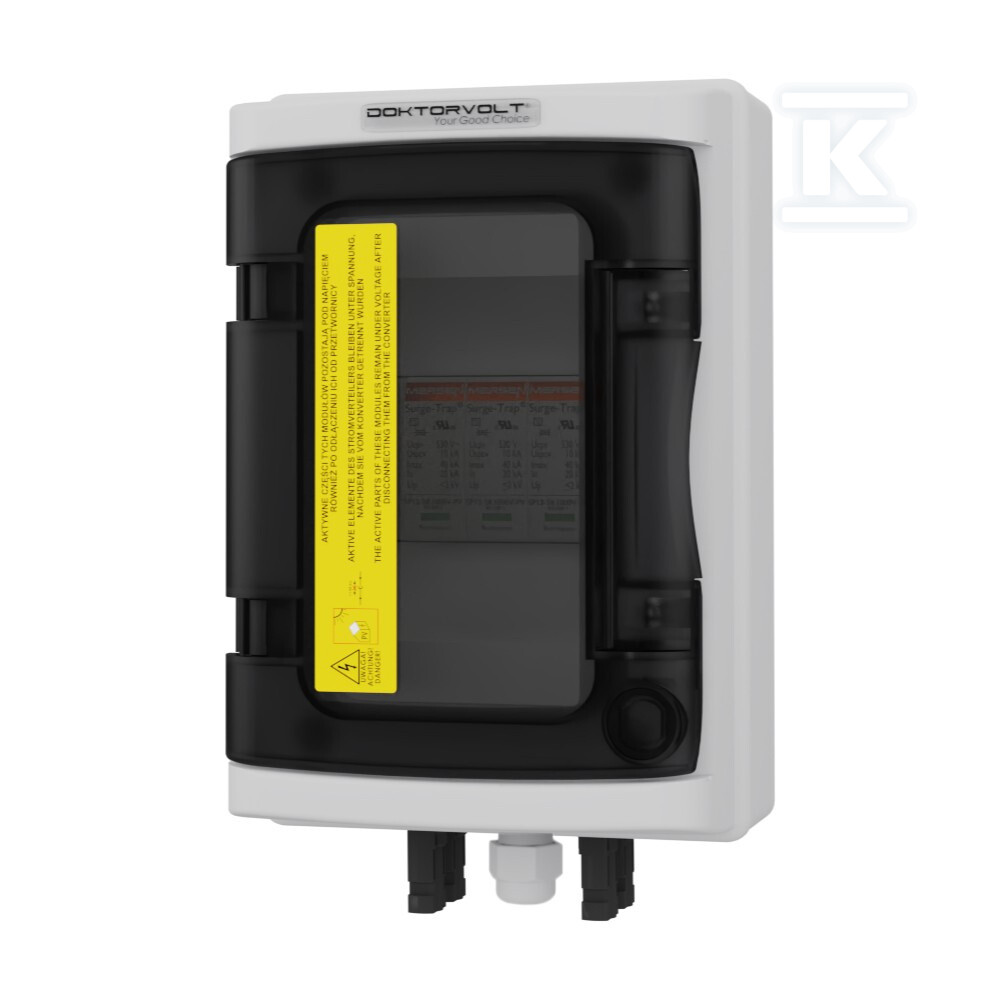

Rozdzielnica PV DC 1000V T2 Mersen Doktorvolt 4364 DV-4364-FOT

Obudowa odporna na warunki atmosferyczne

Rozdzielnica fotowoltaiczna DC o napięciu znamionowym 1000V zamknięta jest w obudowie z technopolimeru - tworzywie odpornym na promieniowanie UV i korozję, które nie degraduje się pod wpływem słońca ani wilgoci przez długie lata pracy na dachu lub elewacji.

Stopień ochrony IP65 zapewnia pełną szczelność na pył oraz odporność na strumienie wody. Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur, a drzwi wykonane z poliwęglanu są odporne na uderzenia mechaniczne. Śruby ze stali nierdzewnej zabezpieczają całość przed korozją galwaniczną.

Wymiary 142 × 210 × 100 mm (z dławnicami i złączami: 142 × 240 × 100 mm) pozwalają na komfortowy montaż natynkowy nawet w ciasnych miejscach - przy falowniku lub bezpośrednio przy zestawie paneli. Kolor szary RAL 7035 dobrze komponuje się z typowymi instalacjami. Obudowa mieści 4 moduły w jednym rzędzie.

Ochrona antyprzepięciowa DC

Za ochronę obwodu odpowiada ogranicznik przepięć STPT2-40K1000V-YPV klasy T2, co oznacza zdolność do absorpcji impulsów udarowych generowanych przez wyładowania atmosferyczne oddalone od instalacji oraz przepięcia komutacyjne pochodzące z samego falownika.

Maksymalne napięcie robocze wynosi 1000V DC, przy czym napięcie ciągłe Uc może osiągać 1060V DC. Prąd próbny In to 20 kA, a prąd maksymalny Imax dochodzi do 40 kA. Poziom ochrony Up jest niższy niż 4,0 kV.

Okablowanie i złącza solarne MC4

Rozdzielnica jest fabrycznie okablowana przewodami solarnymi 6 mm2 (czarny i czerwony) o napięciu znamionowym 0,6/1 kV. Przekrój 6 mm2 to standard dla stringów PV - wystarczający dla prądów roboczych typowych instalacji stringsowych bez konieczności rozdziału na wiele obwodów.

Do zestawu dołączono komplet złączek solarnych MC4:

• 2x żeńskie + 2x męskie zamontowane fabrycznie,
• dodatkowy komplet 2x żeńskie + 2x męskie jako rezerwa.

Złącza MC4 pracują przy napięciu 1000 V DC, wytrzymują napięcie impulsowe 8 kV i mają stopień ochrony IP67. Producent ostrzega przed stosowaniem konektorów od różnych producentów - normy IEC 62548 oraz IEC 60364-7712:2017 zabraniają mieszania złączy DC różnych marek ze względu na ryzyko pożaru instalacji wynikające z niedopasowania parametrów styków.

Zgodność z normami i certyfikaty

Rozdzielnica posiada certyfikaty zgodności: CE, dyrektywa unijna RoHS, norma budowlana IEC 61439. Ogranicznik przepięć spełnia normy EN/IEC 61643. Producent stosuje system zarządzania certyfikowany przez TÜV SÜD oraz działa wg normy ISO 9001:2015, co przekłada się na powtarzalną jakość każdej sztuki.
