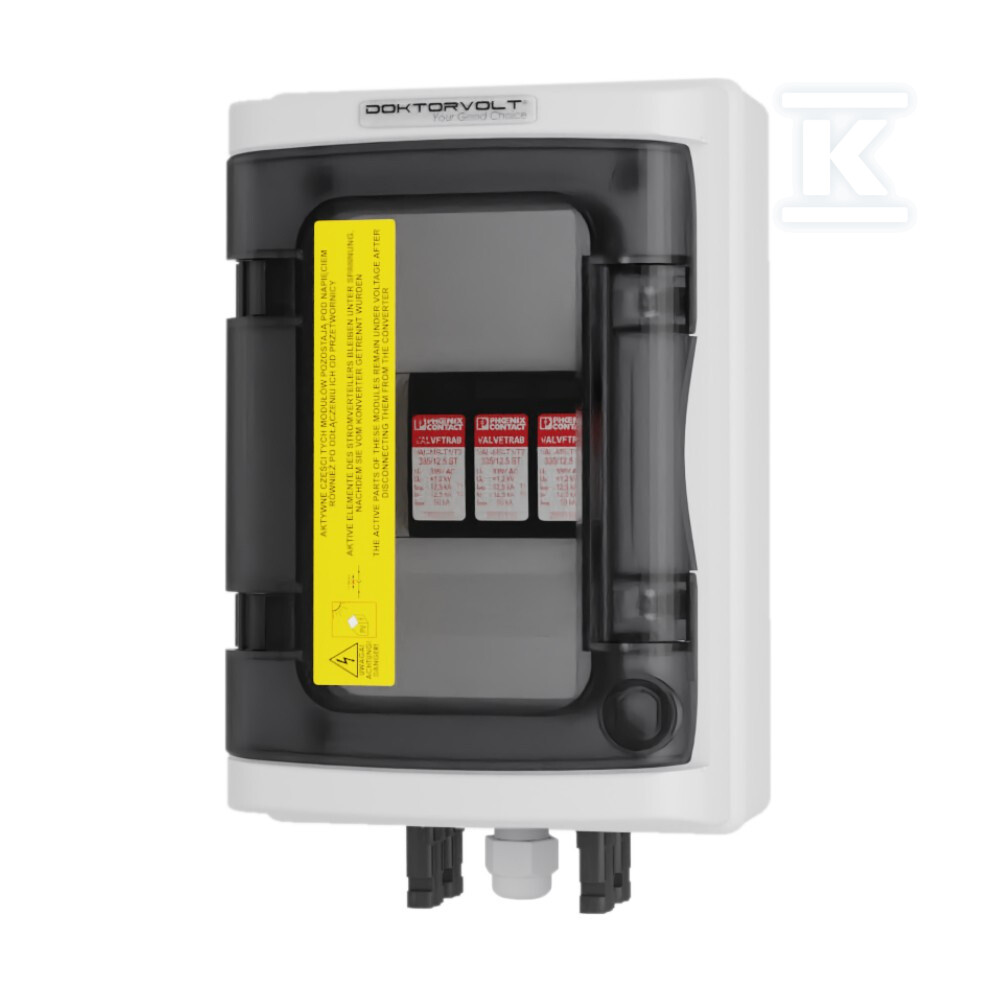

Rozdzielnica PV DC 1000V T2 Phoenix Contact Doktorvolt 4371 DV-4371-FOT

Ochrona antyprzepięciowa instalacji fotowoltaicznych wysokiego napięcia

Rozdzielnica fotowoltaiczna DC marki Doktorvolt to kompletne rozwiązanie do zabezpieczenia stringów PV pracujących przy napięciu do 1000V DC. Wyposażona w ogranicznik przepięć VAL-SPP-T1-1000DC-PV-2+V-UT klasy Typ 1+2, rozdzielnica zapewnia ochronę przed przepięciami atmosferycznymi i switch-off generowanymi podczas pracy instalacji.

Ogranicznik klasy Typu 1+2 (T1/T2) reaguje na impuls udarowy o parametrach 5 kA przy fali 10/350 µs oraz wytrzymuje prąd próbny 40 kA przy fali 8/20 µs. Napięciowy poziom ochrony na poziomie 4,2 kV skutecznie redukuje energię udarową przed dotarciem do podłączonych urządzeń. Maksymalne napięcie ciągłe Uc wynoszące 1200V DC daje margines bezpieczeństwa ponad nominalne napięcie systemu.

Obudowa i warunki pracy

Rozdzielnica mieści się na powierzchni 142×210×100 mm (z dławnicami i złączami: 142×240×100 mm) i zajmuje 4 moduły na szynie DIN. Konstrukcja natynkowa umożliwia montaż bezpośrednio przy falowniku lub na elewacji budynku.

Obudowa wykonana z technopolimeru charakteryzuje się odpornością na promieniowanie UV i korozję - istotna cecha przy wieloletniej ekspozycji na warunki atmosferyczne. Drzwi z poliwęglanu zapewniają stabilność wymiarową i odporność udarową. Uszczelka z gumy EPDM zachowuje elastyczność w szerokim zakresie temperatur, a śruby ze stali nierdzewnej nie wymagają okresowego dokręcania.

Stopień ochrony IP65 oznacza pełną pyłoszczelność oraz odporność na strumień wody kierowany z dowolnego kierunku - rozdzielnica sprawdza się na zewnątrz bez dodatkowej obudowy osłonowej. Kolor szary RAL 7035 pozwala dyskretnie wkomponować urządzenie w elewację budynku.

Okablowanie i przyłącza solarne

Wewnętrzne okablowanie wykonano przewodami solarnymi BiT 1000 o przekroju 6 mm2. Przewody dostarczane są w kolorach czarnym i czerwonym, co ułatwia zachowanie polaryzacji instalacji DC.

Do rozdzielnicy dołączono komplet 4 złączy solarnych (2× żeńskie + 2× męskie). Stopień ochrony IP67 umożliwia ich eksploatację w warunkach zewnętrznych przez cały rok. Napięcie impulsowe złączy wynoszące 8 kV.

Producent zwraca uwagę na ryzyko wynikające z mieszania konektorów różnych producentów - niedopasowanie geometryczne prowadzi do wzrostu rezystancji styku, a ta generuje ciepło mogące doprowadzić do pożaru instalacji. Normy europejskie IEC 62548 oraz IEC 60364-7-712:2017 zabraniają stosowania złączy DC od różnych dostawców w jednym obwodzie.

Zgodność i certyfikaty

Rozdzielnica spełnia wymagania dyrektywy unijnej 2002/95/EC RoHS, normy CEI 23-48, a jej ogranicznik przepięć certyfikowany jest zgodnie z IEC 61643-31. Producent wdrożył system zarządzania jakością certyfikowany przez TÜV SÜD według normy ISO9001:2015 - co gwarantuje powtarzalność procesów produkcyjnych i spójność parametrów między egzemplarzami.

Sygnalizacja optyczna stanu ogranicznika pozwala ocenić jego zużycie bez konieczności demontażu obudowy - po zadziałaniu elementu varistorowego okienko zmienia kolor, sygnalizując konieczność wymiany modułu ochronnego.
