Rozdzielnica PV DC 1000V T2 Phoenix Contact PG Doktorvolt 4357 DV-4357-FOT

Ochrona stringów PV w jednej obudowie

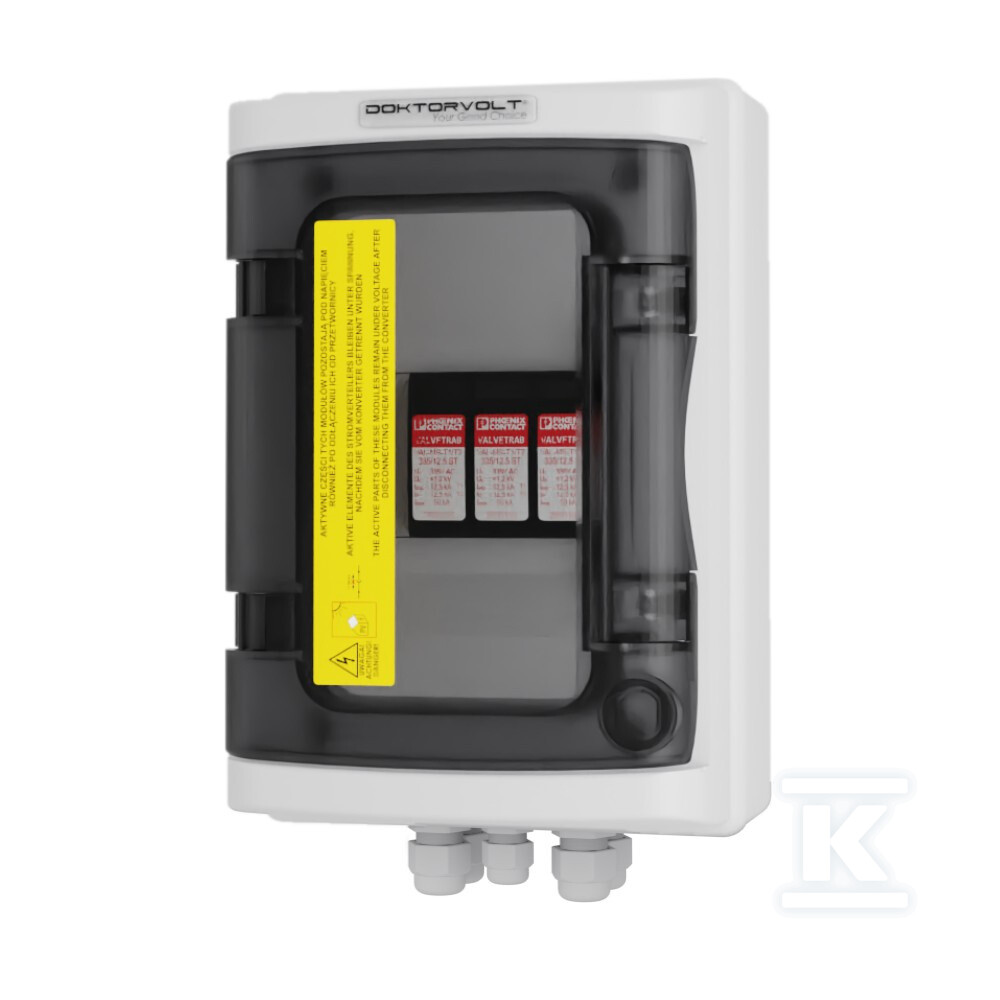

Rozdzielnica fotowoltaiczna DC marki Doktorvolt to kompletne rozwiązanie do zabezpieczenia pojedynczego stringa w instalacji PV o napięciu do 1000V DC. Wewnątrz obudowy natynkowej zamontowano ogranicznik przepięć Phoenix Contact VAL-MS 1000DC-PV/2+V/40, który zapewnia ochronę na poziomie Typu 1+2 - zdolny zarówno do przejmowania części prądu udarowego przy bezpośrednim uderzeniu pioruna w linię, jak i do skutecznego tłumienia przepięć indukowanych w dalszej części instalacji.

Obudowa mieści się na powierzchni dzięki kompaktowej konstrukcji 142 × 210 × 100 mm i zajmuje zaledwie 4 moduły na szynie TH35. Przygotowane otwory z dławnicami (1× PG11 + 4× PG7) pozwalają na wprowadzenie przewodów stringowych oraz uziemiających bezpośrednio przy skrzynce - bez dodatkowych akcesoriów.

Obudowa IP65 do zastosowań zewnętrznych

Stopień ochrony IP65 oznacza pełną szczelność na pył oraz odporność na strumienie wody z dowolnego kierunku. Obudowa z technopolimeru w kolorze szarym RAL 7035 nie koroduje - sprawdza się na elewacjach, dachach płaskich i konstrukcjach wsporczych. Drzwi wykonane z poliwęglanu zapewniają sztywność przy niewielkim ciężarze całości. Uszczelka z gumy EPDM zachowuje elastyczność nawet przy większych różnicach temperatur - typowych dla pracy na zewnątrz przez cały rok. Śruby ze stali nierdzewnej gwarantują trwałe zamknięcie bez rdzy.

Parametry ogranicznika przepięć Phoenix Contact

Zainstalowany ogranicznik obsługuje napięcie maksymalne Uc = 1200V DC, co przy napięciu roboczym stringa Un = 1000V DC daje margines bezpieczeństwa około 20%. Prąd próbny In = 40kA (8/20 µs) określa zdolność absorpcji przy wielokrotnych udarach - kluczowy parametr w rejonach o częstszych burzach. Poziom ochrony Up < ~4 kV skutecznie obniża amplitudę przepięć do wartości bezpiecznych dla wejść falownika.

Ogranicznik ma 3 bieguny (plus wspólny element gaszący), co pozwala objąć ochroną oba przewody robocze oraz minus stringa w konfiguracji bipolarnej stosowanej w instalacjach PV powyżej progu napięciowego.

Normy i certyfikaty

Producent Doktorvolt działa w systemie zarządzania certyfikowanym przez TÜV SÜD według normy ISO 9001:2015. Sama rozdzielnica spełnia wymagania dyrektyw CE, RoHS, a jej konstrukcja bazuje na normie IEC 61439. Ogranicznik przepięć dodatkowo odpowiada klasyfikacji według IEC 61643-31 oraz europejskiej EN 50539-11, która precyzuje wymagania dla urządzeń ochronnych stosowanych w obwodach fotowoltaicznych.
