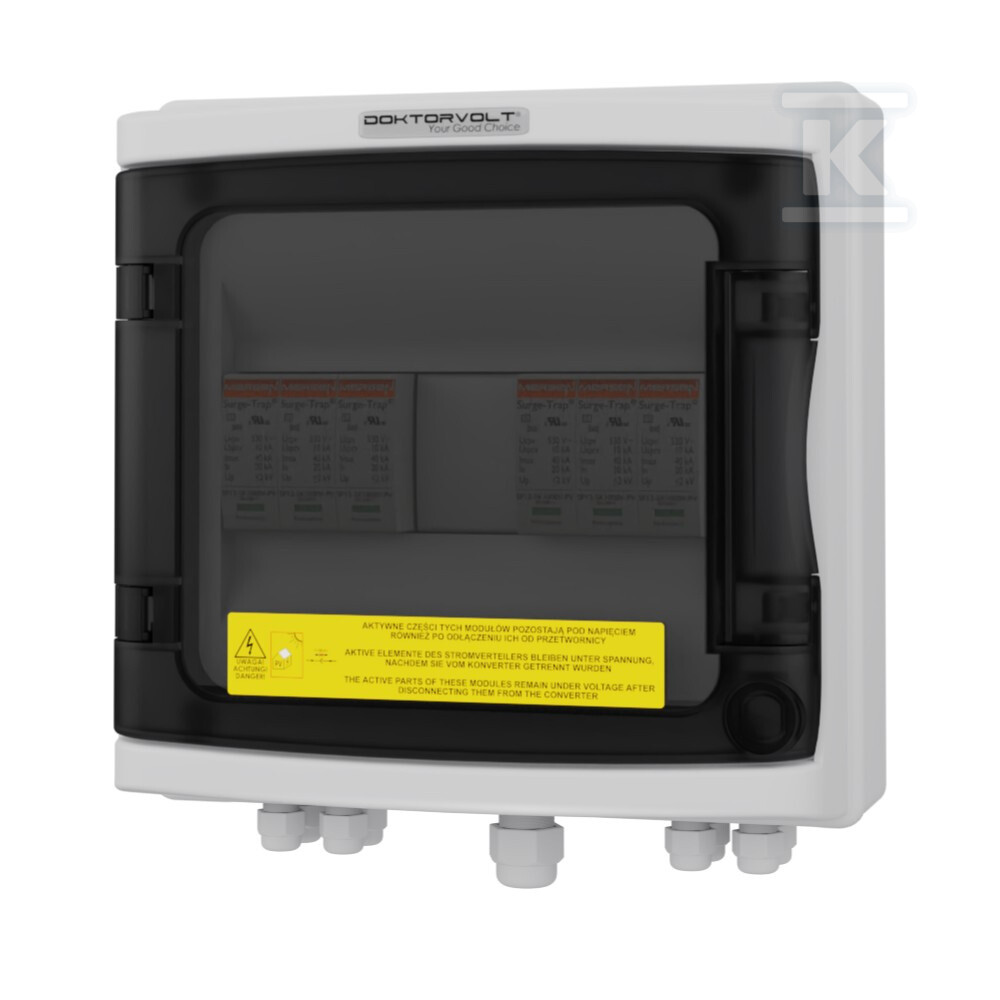

Rozdzielnica PV Mersen 2-Stringowa DC 1000V T2 PG Doktorvolt 4425 DV-4425-FOT

od 1 szt.820,56 zł
brutto / szt.
dostawa 5 dni
z 50 szt.
z 50 szt.
Indeks Onninen:DPN566
Indeks producenta:DV-4425-FOT
EAN:5907589334425
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,24 m / 0,165 m / 0,33 m / 3 kg / 0,013 m3
Kod celny:85371098

Rozdzielnica PV Mersen 2-Stringowa DC 1000V T2 PG Doktorvolt 4425 DV-4425-FOT

Rozdzielnica fotowoltaiczna DC 1000 V 2-stringowa z ogranicznikami Mersen T2

Rozdzielnica przeznaczona do ochrony i rozdzielania obwodów DC w instalacjach fotowoltaicznych. Budowa na 2 stringi przy napięciu znamionowym 1000 V pozwala na bezpośrednie połączenie linii PV z zabezpieczeniami przeciwprzepięciowymi i dalszą infrastrukturą DC. Stopień ochrony IP65 zapewnia hermetyczność i wodoszczelność, co umożliwia montaż na zewnątrz bez dodatkowego osłonięcia. Wewnątrz zastosowano wysokiej jakości komponenty ochrony prądowej, a ochronę antyprzepięciową DC realizują ograniczniki marki Mersen w klasie T2.

Konstrukcja obudowy i montaż natynkowy

Obudowa wykonana jest z technopolimeru w kolorze szarym RAL 7035, z drzwiami z poliwęglanu. Uszczelnienie z gumy EPDM oraz śruby ze stali nierdzewnej zwiększają odporność na warunki atmosferyczne i ułatwiają serwis. Montaż jest natynkowy, a konstrukcja mieści 8 modułów w jednym rzędzie.

Wymiary obudowy to 215 x 210 x 133 mm, a z dławnicami PG 215 x 240 x 133 mm. Przewody wprowadza się przez dławnice kablowe PG: 1 x PG-11 oraz 8 x PG-7. Taki układ pozwala na uporządkowane poprowadzenie dwóch obwodów stringowych i przewodu ochronnego bez konieczności dodatkowych przepustów.

Ochrona przeciwprzepięciowa DC

W rozdzielnicy zamontowano 2 x ogranicznik przepięć DC STPT2-40K1000V-YPV Mersen. Urządzenia pracują przy maksymalnym napięciu pracy Un 1000 V DC i napięciu ciągłym Uc 1050 V DC. Klasa ochrony T2 oznacza wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchach i przepięciach pochodzących z sieci.

Parametry ograniczników to prąd próbny In 20 kA oraz prąd maksymalny Imax 40 kA, a napięciowy poziom ochrony wynosi Up 4,0 kV. Zabezpieczenia spełniają wymagania CE, EN/IEC 61643 i są dedykowane do dwóch obwodów DC, czyli dwóch niezależnych stringów PV.

Okablowanie, certyfikaty i zgodność

Połączenia wewnętrzne wykonano linką sterowniczą H07V-K 16 mm2 w kolorze żółto-zielonym, przeznaczoną do prowadzenia przewodu ochronnego PE. Rozdzielnica posiada oznaczenia CE, zgodność z Eu 2002/95/EC, RoHS, Deca-BDE oraz normę CEI 23-48.

Producent Doktorvolt prowadzi proces produkcji w systemie zarządzania certyfikowanym przez TÜV SÜD ISO 9001:2015, z deklarowaną zgodnością z IEC 61439. Oznaczenie producenta DV-4425-FOT identyfikuje wersję z dławnicami PG i dwoma ogranicznikami Mersen T2.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
