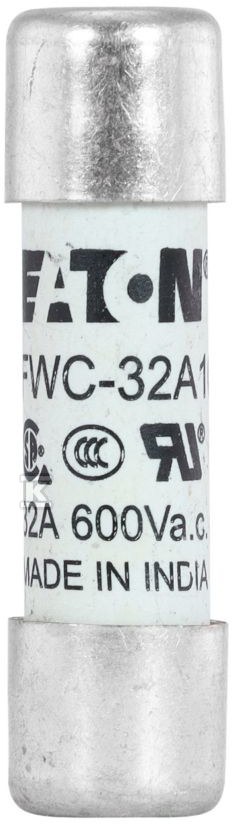

Wkładka bezpiecznikowa 32AMP 600V AC cylindryczna 10 X 38mm FWC-32A10F

Szybka wkładka cylindryczna klasy aR do ochrony półprzewodników

Wkładka bezpiecznikowa 10 x 38 mm o prądzie znamionowym 32 A i napięciu znamionowym 600 V AC przeznaczona jest do szybkiej ochrony obwodów półprzewodnikowych przed zwarciem. Wykonana z ceramiki z białą powłoką, z zakończeniami ferrule x ferrule, pracuje w układach AC/DC i charakteryzuje się bardzo krótkim czasem zadziałania. Niskie straty mocy 7,5 W przy prądzie znamionowym oraz parametry I2t pre-arc 95 A2s i clearing 600 A2s pozwalają na selektywną ochronę elementów mocy bez niepotrzebnego wyłączania całego obwodu.

Konstrukcja i parametry elektryczne

Korpus cylindryczny o długości 38 mm i średnicy 10 mm, wysokość i szerokość elementu 11 mm, masa ok. 9,4 g. Zakończenia ferrule end x ferrule end ułatwiają montaż w standardowych blokach i uchwytach bezpiecznikowych. Wkładka jest bez wskaźnika, z charakterystyką szybką. Napięcie znamionowe AC 600 V. Prąd znamionowy 32 A, kategoria użytkowania aR zgodnie z IEC 60269, czyli ochrona zwarciowa elementów półprzewodnikowych. Zdolność wyłączania 200 kA RMS sym. przy 600 V AC, co w praktyce oznacza skuteczną przerwę dużych prądów zwarciowych w instalacjach przemysłowych. Zakres częstotliwości pracy 45 Hz - 62 Hz.

Zastosowania i kompatybilność

Produkt sprawdza się w obwodach z elementami półprzewodnikowymi, szynach DC common bus, napędach prądu stałego oraz prostownikach i przekształtnikach mocy. Dzięki klasie aR chroni elementy półprzewodnikowe przed skutkami zwarcia. Kompatybilny z uchwytami finger safe oraz blokami bezpiecznikowymi z serii CHM i HPS, a także z blokami z wyzwalaczem striker. Rozmiar 10 x 38 mm to standard przemysłowy, co ułatwia wymianę w istniejących rozdzielnicach.

Zgodność i warunki pracy

Wkładka spełnia wymagania CE i RoHS, posiada certyfikację CSA oraz uznanie UL. Klasa aR potwierdzona w kategorii użytkowania IEC 60269 gwarantuje zastosowanie w ochronie półprzewodników. Standardowe opakowanie zawiera 10 sztuk.
