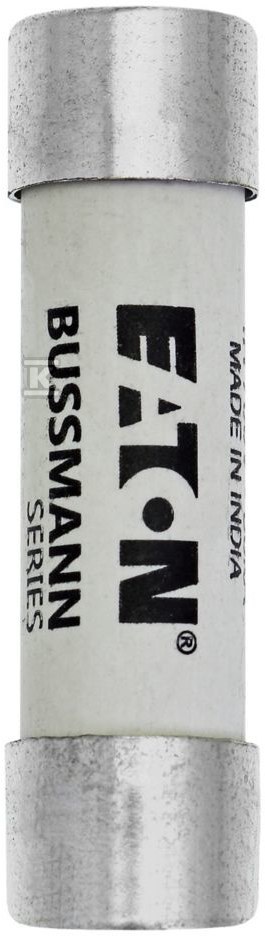

Wkładka bezpiecznikowa 40AMP 700V AC cylindryczna do półprzewodników 14.3 X 50.8MM FWP-40A14F

Szybki bezpiecznik cylindryczny klasy aR do ochrony półprzewodników

Wkładka bezpiecznikowa o rozmiarze 14 x 51 mm przeznaczona jest do szybkiej ochrony obwodów mocy z elementami półprzewodnikowymi. Wykonana z ceramiki, z zakończeniami ferrule x ferrule, pracuje w układach AC/DC do 700 V i prądzie znamionowym 40 A. Charakterystyka szybkiego działania i niska energia przepięciowa sprawiają, że nadaje się do aplikacji, w których liczy się selektywność i minimalny czas zadziałania.

Konstrukcja ceramiczna i parametry pracy

Korpus cylindryczny o długości 51 mm i średnicy ok. 14,3 mm, biały, z materiału ceramicznego zapewnia stabilność termiczną i mechaniczną w warunkach pracy przekształtników. Zakończenia ferrule x ferrule ułatwiają montaż w blokach i uchwytach finger-safe, kompatybilnych z serią CHM. Wkładka jest nieindykująca, bez wskaźnika zadziałania.

Przy prądzie znamionowym 40 A strata mocy wynosi 8 W, co ogranicza nagrzewanie w kompaktowej obudowie. Napięcie znamionowe to 700 V AC wg UL, 690 V AC wg IEC oraz 700 V DC wg UL. Zakres częstotliwości pracy 45 Hz - 62 Hz pokrywa standardowe sieci przemysłowe.

Parametry energetyczne wspierają ochronę półprzewodników:

• pre-arc I2t 84 A2s, clearing I2t 750 A2s
• minimalne topienie 84 I2t A2s
• niska energia przepięciowa i niskie napięcie łukowe

Prąd wyłączalny wynosi 200 kAIC przy 700 V AC oraz 50 kA przy 700 V DC, co pozwala na skuteczne gaszenie łuku w obwodach o dużej mocy zwarciowej. Masa ok. 20,2 g i wymiary 51 mm x 15 mm x 15 mm ułatwiają zabudowę w szafach sterowniczych.

Zastosowania w napędach i przekształtnikach

Kategoria użytkowania aR zgodnie z IEC 60269 oznacza ochronę zwarciową elementów półprzewodnikowych. W praktyce wkładka zabezpiecza falowniki, prostowniki, zasilacze DC, szyny wspólne DC oraz rozruszniki z obniżonym napięciem.

Typowe zastosowania to:

• ochrona tranzystorów mocy, tyrystorów i diod w przekształtnikach
• zabezpieczenie szyn DC i napędów DC
• obwody zasilania falowników i prostowników
• instalacje z wymaganiami szybkiego odcięcia prądu zwarciowego

Dzięki szybkiej charakterystyce wyzwalania i niskiej energii przepięciowej ogranicza uszkodzenia elementów mocy przy zwarciu, a jednocześnie toleruje krótkotrwałe prądy rozruchowe w układach napędowych.

Zgodność, bezpieczeństwo i montaż

Produkt spełnia wymagania CE Marked i RoHS Compliant. Certyfikaty UL Recognized oraz CSA Certified potwierdzają zgodność z normami UL 248. Znamionowa klasa aR i parametry wyłączania są zgodne z IEC 60269.

Montaż przewiduje się w uchwytach finger-safe i blokach bezpiecznikowych, z opcjonalnym zastosowaniem strykera. Wersja bez wskaźnika zadziałania wymaga okresowej kontroli wizualnej lub zastosowania dodatkowego systemu sygnalizacji. Standardowe opakowanie zawiera 10 sztuk, co ułatwia uzupełnianie zapasów w serwisach i na produkcji.
