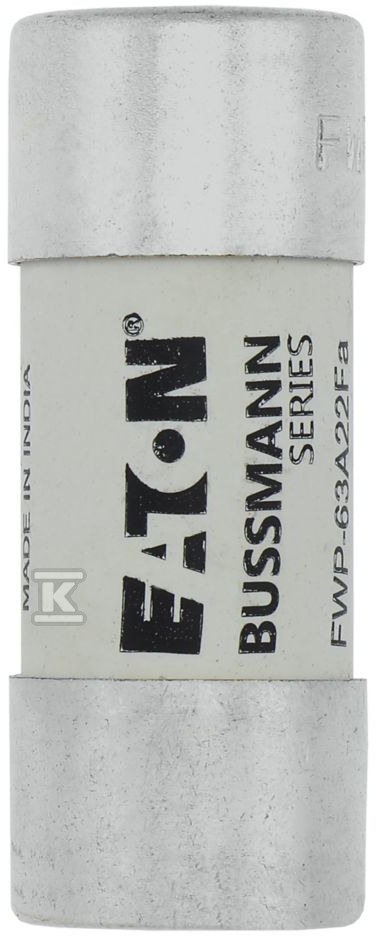

Wkładka bezpiecznikowa 63AMP 700V ac 22 X 58MM cylindryczna do półprzewodników FWP-63A22F

Szybki bezpiecznik cylindryczny 22 x 58 mm do ochrony półprzewodników

Szybki bezpiecznik cylindryczny o rozmiarze 22 x 58 mm przeznaczony jest do ochrony zwarciowej elementów półprzewodnikowych w obwodach prądu przemiennego i stałego. Wykonany z ceramiki z białą obudową, z końcówkami ferrule x ferrule, pracuje bez wskaźnika zadziałania i charakteryzuje się niską stratą mocy przy prądzie znamionowym 63 A. Dzięki klasie aR zgodnie z IEC 60269 nadaje się do aplikacji wymagających bardzo szybkiego wyłączania przy minimalnym przepięciu energii.

Konstrukcja i parametry elektryczne

Bezpiecznik ma napięcie znamionowe 700 V AC i 700 V DC, przy prądzie znamionowym 63 A i zakresie częstotliwości 45 Hz - 62 Hz. Jest to typ szybki do ochrony półprzewodników, z napięciem łukowym i przepięciem energii utrzymanym na niskim poziomie.

• ceramiczna wkładka cylindryczna 22 mm średnicy i 58 mm długości, końcówki ferrule x ferrule
• prąd znamionowy 63 A, napięcie znamionowe AC/DC 700 V
• szybkie zadziałanie, bez wskaźnika
• całka przedłukowa I2t ok. 280 A2s, całka wyłączania ok. 4000 A2s
• straty mocy przy prądzie znamionowym ok. 15 W
• prąd wyłączalny 200 kA RMS symetryczny AC, 50 kA DC przy 700 V
• masa ok. 62,6 g, wymiary obudowy ok. 58 mm długości, 23 mm wysokości i 23 mm szerokości

Niska strata mocy w kompaktowej budowie ogranicza nagrzewanie w gęstych rozbudowach szaf sterowniczych, a niska energia przepięcia chroni wrażliwe moduły mocy przed uszkodzeniem termicznym.

Zastosowanie i kompatybilność

Wkładka jest projektowana do ochrony szyny wspólnej DC, napędów DC, przekształtników mocy/prostowników oraz rozruchów z obniżonym napięciem. Sprawdzi się w obwodach zasilania półprzewodnikowego, gdzie wymagana jest selektywna ochrona zwarciowa bez nadmiernego przepięcia.

• ochrona elementów półprzewodnikowych, szyn DC, napędów DC
• przekształtniki mocy, prostowniki i urządzenia rozruchowe niskiego napięcia
• współpraca z bezpiecznikami modułowymi serii CH, uchwytami finger safe oraz blokami z opcjonalnym strikerem
• typowe zastosowanie w szafach sterowniczych, panelach OEM i instalacjach przemysłowych

Ferrule end x ferrule end ułatwia montaż w standardowych podstawach cylindrycznych, co zapewnia dopasowanie do wymagań ochrony półprzewodników.

Zgodność i warunki pracy

Urządzenie spełnia wymagania oznaczenia CE i jest zgodne z RoHS. Posiada uznanie UL oraz certyfikację CSA. Materiał ceramiczny zapewnia stabilność mechaniczną i odporność termiczną w pracy ciągłej.

• zgodność CE Marked, RoHS Compliant
• certyfikaty UL Recognized, CSA Certified
• napięcie AC/DC 700 V, prąd 63 A
• praca w zakresie częstotliwości 45 Hz - 62 Hz
• konstrukcja nieindykacyjna, kolor biały, typ szybki

Parametry elektryczne i mechaniczne pozwalają na montaż w standardowych uchwytach serii CH, co upraszcza serwis i wymianę w polu.
