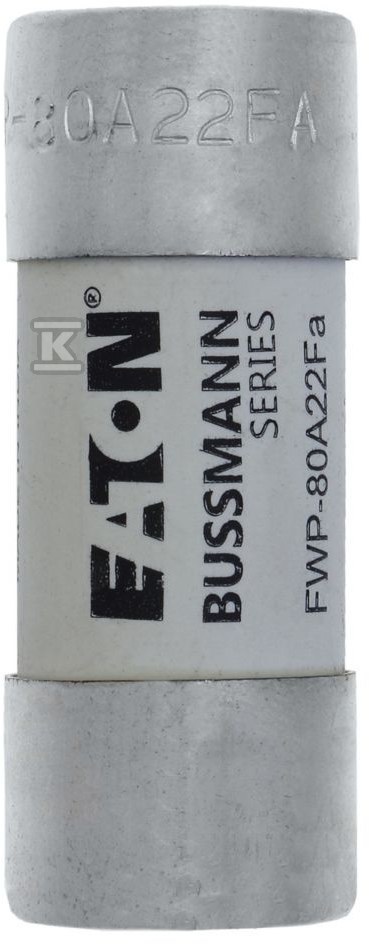

Wkładka bezpiecznikowa 80AMP 700V ac 22 X 58MM cylindryczna do półprzewodników FWP-80A22F

Szybki bezpiecznik cylindryczny aR 80 A 700 V do ochrony półprzewodników

Wysokoprądowa wkładka cylindryczna 22 x 58 mm przeznaczona do szybkiej ochrony zwarciowej elementów półprzewodnikowych w obwodach AC i DC. Wykonana z ceramiki, z zakończeniami ferrule x ferrule, pracuje z prądem znamionowym 80 A przy napięciu znamionowym 700 V AC i 700 V DC. Klasa aR zgodnie z IEC 60269 oznacza zastosowanie wyłącznie do ochrony zwarciowej półprzewodników, z bardzo krótkim czasem zadziałania i niską wartością I2t łukowego.

Przeznaczenie wynika bezpośrednio z charakterystyki szybkiej i dużej zdolności łączeniowej. Straty mocy przy prądzie znamionowym wynoszą 15 W. Połączenie ferrule zapewnia stabilny styk w uchwytach finger safe i blokach z możliwością użycia striker, a biała ceramiczna tuba o średnicy ok. 22 mm i długości 58 mm mieści się w standardowych rozmiarach 22 x 58 mm.

Konstrukcja ceramiczna i parametry elektryczne

Obudowa ceramiczna zapewnia odporność termiczną i mechaniczną w warunkach pracy przekształtników i napędów. Wymiary produktu to długość 58 mm, wysokość 23 mm i szerokość 23 mm, masa ok. 61,3 g. Zakończenia ferrule x ferrule ułatwiają montaż w dedykowanych podstawach.

Parametry elektryczne wspierają zastosowanie w obwodach o dużych prądach rozruchowych:

• prąd znamionowy 80 A, napięcie znamionowe AC 700 V i DC 700 V, zakres częstotliwości 45 Hz - 62 Hz
• zdolność łączeniowa 200 kA przy napięciu AC, 50 kA przy napięciu DC, z deklarowaną wartością 200 kAIC przy 300 V DC
• wartość I2t łukowego 7 800 A2s, I2t przedłukowe 550 A2s, minimalne topienie 600 I2t
• charakterystyka szybka, bez wskaźnika zadziałania, kategoria użytkowania aR do ochrony zwarciowej półprzewodników

Niska strata mocy 15 W przy prądzie znamionowym ogranicza obciążenie termiczne uchwytu i pozwala na pracę w ciągłych obwodach mocy.

Zastosowanie w napędach, przekształtnikach i szynach DC

Wkładka jest projektowana do ochrony półprzewodników w układach mocy. Typowe zastosowania to:

• falowniki i napędy DC, przekształtniki i prostowniki mocy
• wspólna szyna DC

Szybkie wyłączanie ogranicza energię zwarciową dopływającą do chronionego elementu, co wydłuża żywotność półprzewodników i ogranicza uszkodzenia mechaniczne w obwodach mocy. Kompatybilność z uchwytami finger safe i blokami bezpiecznikowymi ułatwia serwis bez demontażu całego zespołu.

Zgodność, certyfikaty i warunki pracy

Produkt spełnia wymagania oznaczenia CE i jest zgodny z RoHS. Znamionowy zakres napięć AC/DC 700 V i klasa aR pozwalają na stosowanie zarówno w sieciach przemiennych, jak i w obwodach stałopradowych do 700 V DC.

W praktyce instalacyjnej wkładka współpracuje z podstawami bezpiecznikowymi serii FWP i uchwytami zapewniającymi bezpieczny dostęp. Ceramiczna budowa i zakończenia ferrule utrzymują stabilność połączenia przy wibracjach i zmianach temperatury typowych dla szaf napędowych i rozdzielnic przemysłowych.
