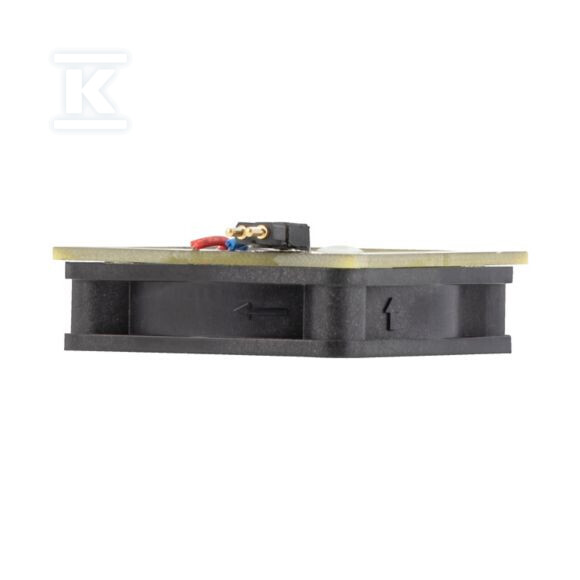

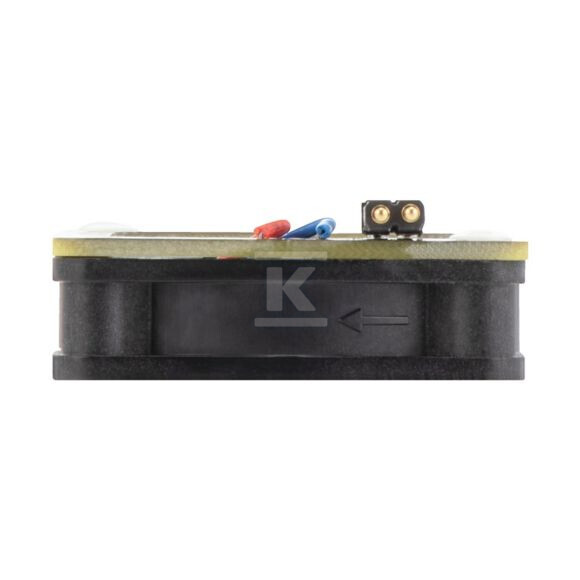

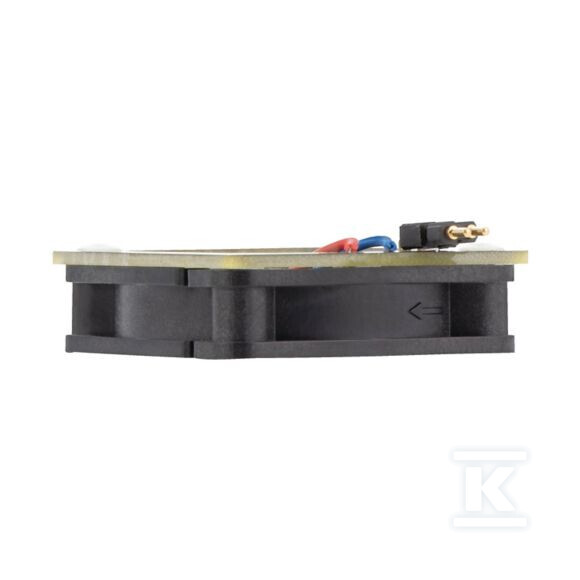

Wentylator dla DS7 DS7-FAN-032 135553

Wentylator do softstartorów serii DS7

Urządzenie wentylacyjne przeznaczone do softstartorów z rodziny Eaton DS7, oznaczonych modelem DS7-FAN-032. Wspiera zwiększenie liczby cykli załączeń oraz umożliwia pracę w warunkach podwyższonej temperatury otoczenia bez konieczności redukcji mocy znamionowej lub z wyraźnie mniejszym deratingiem.

Kompatybilność i zastosowanie

Wentylator montowany jest jako akcesorium do softstartorów serii DS7 o prądzie znamionowym do 32 A. Sprawdza się szczególnie w dwóch scenariuszach:

• aplikacje wymagające wyższej częstotliwości załączeń - wentylator odprowadza ciepło generowane podczas pracy silnika, co pozwala na realizację większej liczby cykli start-stop,
• instalacje w środowisku o podwyższonej temperaturze otoczenia lub zestawiane z modułami PKZ/PKE poprzez adaptery połączeniowe - w tych konfiguracjach wentylator eliminuje potrzebę deratingu lub redukuje go do minimum.

Produkt jest elementem systemu xStart, co oznacza pełną kompatybilność z pozostałymi komponentami Eaton stosowanymi w aplikacjach przemysłowych - pompach, wentylatorach, przenośnikach taśmowych i maszynach ogólnego przeznaczenia.

Parametry pracy i konstrukcja

Wentylator ma konstrukcję flush-mounted, czyli montowaną bezpośrednio na obudowie urządzenia, co zapewnia efektywne chłodzenie przy zachowaniu kompaktowych wymiarów. Obudowa o wymiarach 40 × 40 × 15 mm i masie zaledwie 0,02 kg nie zaburza geometrii rozdzielnicy ani nie utrudnia rozmieszczania sąsiednich elementów.

Zakres temperatury pracy wynosi od -5 °C do +60 °C, co pozwala na instalację zarówno w halach przemysłowych o zmiennej temperaturze, jak i w szafach sterowniczych narażonych na okresowe przegrzewanie.

Urządzenie spełnia wymagania norm dotyczących:

• odporności korozyjnej,
• stabilności termicznej obudowy,
• odporności materiałów izolacyjnych na normalne i abnormalne ciepło oraz działanie ognia wewnętrznych elementów elektrycznych,
• odporności na promieniowanie UV,
• prześwitów i drogi pełzania.

Produkcja zgodna z wytycznymi producenta - montaż i eksploatacja powinny odbywać się zgodnie z instrukcją obsługi (IL) dostarczaną przez Eaton.
