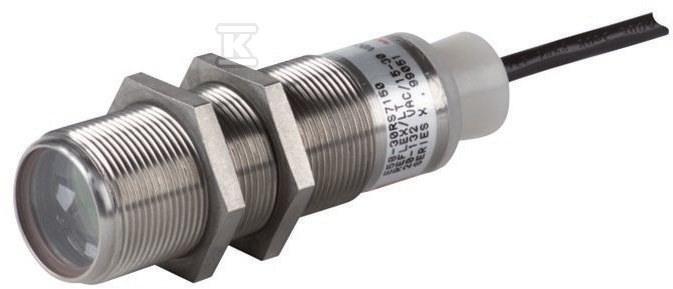

Czujnik optyczny, zasilanie DC E58-30RP10-HD 135684

Konstrukcja i zasada działania

Czujnik retrorefleksyjny z serii E58 Harsh Duty działa w trybie ciemności - zmienia stan wyjścia gdy wiązka świetlna zostanie przerwana przez obiekt pomiędzy sensorem a retroreflektorem (kątówką). Kluczowa cecha tego modelu to światło spolaryzowane - filtr polaryzacyjny sprawia, że czujnik reaguje wyłącznie na światło odbite od retroreflektora, ignorując odbicia od błyszczących powierzchni docelowych. Dzięki temu niezawodnie wykrywa nawet metaliczne, połyskujące przedmioty bez fałszywych zadziałań.

Obudowa ma kształt prostopadłościanu z gwintem M30 i średnicą 30 mm, co pozwala na montaż w otworze calowym lub za pomocą dedykowanych wsporników mocujących.

Wyjścia i zabezpieczenia elektroniczne

Sensor oferuje dwa wyjścia półprzewodnikowe - jedno PNP (source) i jedno NPN (sink) - przełączane jednocześnie przy każdym zdarzeniu optycznym. Maksymalny prąd obciążenia wynosi 100 mA, a napięcie zasilania mieści się w zakresie 10-30 V DC. Czas odpowiedzi to 1,6 ms, co przekłada się na częstotliwość przełączania do 312 Hz.

Producent wyposażył czujnik w trzy warstwy ochrony elektrycznej:

• zabezpieczenie przed odwrotną polaryzacją napięcia zasilającego,
• zabezpieczenie przed zwarciem wyjścia (sensor wyłącza się natychmiast; dioda LED sygnalizuje stan awarii miganiem),
• zabezpieczenie przed przerwą w przewodzie.

Dioda LED informuje o stanie przełączania - świeci ciągłym czerwonym światłem gdy wyjście jest aktywne.

Odporność na warunki środowiskowe

Seria Harsh Duty powstała z myślą o ekstremalnych warunkach przemysłowych - tam gdzie zwykłe czujniki fotoelektryczne nie dają rady. Obudowa metalowa, uszczelnienia elastomerowe oraz szklana soczewka tworzą barierę dla wilgoci, pyłu i agresywnych chemikaliów stosowanych w przemyśle motoryzacyjnym, spożywczym i drzewnym.

Stopień ochrony IP68 potwierdza pyłoszczelność i wodoodporność; dodatkowo sensor spełnia normy NEMA 6P i 13, co oznacza odporność na mycie wysokociśnieniowe.

Zakres temperatur pracy wynosi od -40°C do +55°C. Sensor wytrzymuje wstrząsy mechaniczne oraz silne wibracje typowe dla środowisk przemysłowych.

Zastosowania i kompatybilność

Czujnik sprawdza się wszędzie tam, gdzie potrzebna jest detekcja obecności lub braku obiektu bez konieczności umieszczania nadajnika i odbiornika po dwóch stronach taśmy - wystarczy retroreflektor po przeciwnej stronie niż sensor:

• kontrola obecności elementów na liniach produkcyjnych,
• monitoring pozycji obiektów błyszczących,
• detekcja opakowań bez fałszywych zadziałań na refleksach powierzchni.

Do prawidłowego działania wymaga retroreflektora kątowego (corner-cube). Taśma retrorefleksyjna może mieć odmienne parametry - producent zaleca wcześniejsze testy przed instalacją przy mniejszych dystansach.

Sensor jest dostarczany z 2-metrowym przewodem 4-żyłowym. Produkt posiada certyfikaty CE oraz UL dla Kanady i USA wydane przez CSA (C22.2 No. 14), spełniając wymagania normy IEC/EN 60947-5-2 (numer pliku UL E166051).
