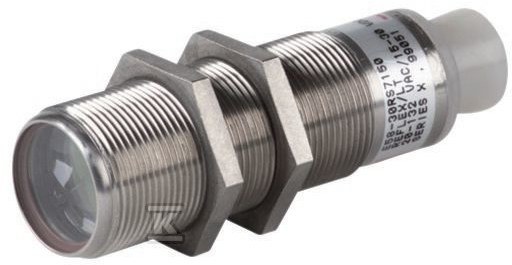

Czujnik optyczny, zasilanie DC E58-30RP10-HDP 135685

Wytrzymały czujnik retrorefleksyjny do wymagających aplikacji przemysłowych

Czujnik optyczny serii E58 Harsh Duty to urządzenie zaprojektowane z myślą o pracy w ekstremalnych warunkach - tam, gdzie standardowe czujniki szybko odmawiają posłuszeństwa. Retrorefleksyjna zasada działania z polaryzowanym promieniem świetlnym pozwala wykrywać obiekty na dystansie do 10 metrów bez konieczności umieszczania odbiornika po drugiej stronie drogi wiązki - wystarczy reflektor po przeciwnej stronie.

Polaryzacja światła rozwiązuje klasyczny problem retrorefleksyjnych czujników: eliminuje fałszywe zadziałania wywoływane przez błyszczące, metaliczne powierzchnie czy folię, które normalnie odbijałyby wiązkę bezpośrednio do nadajnika. Promień spolaryzowany trafia do reflektora, wraca przez filtr polaryzacyjny i dociera do detektora dopiero gdy ma prawidłową polaryzację - przypadkowe odbicia od połyskujących przedmiotów są skutecznie ignorowane.

Konstrukcja i odporność środowiskowa

Obudowa wykonana ze stali nierdzewnej 303 w formacie M30 (średnica 30 mm, długość 111 mm) zapewnia mechaniczną wytrzymałość w miejscach narażonych na uderzenia i wibracje - czujnik przetrwa obciążenie udarowe 100 g przy impulsie 3 ms. Uszczelnienia z Vitonu zachowują elastyczność w szerokim zakresie temperatur od -40°C do +55°C i są odporne na gwałtowne zmiany temperatury oraz agresywne chemikalia stosowane w przemyśle motoryzacyjnym, spożywczym i drzewnym.

Stopień ochrony IP68 oznacza pyłoszczelność i zdolność do pracy przy zanurzeniu na głębokość sugerowaną przez normę - seria E58 jest dodatkowo oceniana jako NEMA 6P i 13, co potwierdza odporność na mycie wysokociśnieniowe (do 82 barów) oraz kontakt z olejami i chłodziwami. Soczewka ze szkła jest bardziej odporna na zarysowania niż tworzywo sztuczne i nie mętnieje pod wpływem agresywnych substancji czyszczących.

Parametry pracy i integracja elektryczna

Zasilanie napięciem stałym w zakresie 10-30 V DC pozwala na współpracę z większością sterowników PLC dostępnych na rynku. Czujnik oferuje dwa wyjścia półprzewodnikowe - jedno NPN i jedno PNP - co eliminuje problem kompatybilności logiki; instalator wybiera aktywne wyjście podczas okablowania. Maksymalny prąd obciążenia to 100 mA, a czas odpowiedzi wynoszący 1,6 ms przekłada się na częstotliwość przełączania rzędu 312 Hz - wystarczająco dużo dla większości aplikacji transportowych i pakujących.

Wbudowane zabezpieczenia chronią przed:

• zwarciem wyjścia (sensor natychmiast się wyłącza, dioda LED sygnalizuje błąd),
• odwróceniem polaryzacji zasilania,
• przerwą w przewodzie (funkcja break detection).

Przyłącze M12 x 1, 4-pin umożliwia szybki montaż i demontaż bez ingerencji w okablowanie - wystarczy odłączyć gotowy przewód z konektorem. Dioda LED sygnalizuje stan przełączania i jest widoczna pod każdym kątem oraz przy silnym oświetleniu otoczenia.

Certyfikaty i dopuszczenia

Urządzenie posiada certyfikaty cULus oraz CE dla modeli DC, co potwierdza zgodność z normami UL IEC/EN 60947-5-2 oraz UL 508 / CSA-C22.2 No.14. Pliki certyfikacyjne UL obejmują rynek amerykański i kanadyjski (numer pliku E166051). Produkcja odbywa się w Meksyku.

Czujnik nie jest przeznaczony do układów bezpieczeństwa (brak kategorii ATEX, brak certyfikatu SIL) - to typowy czujnik procesowy do automatyki produkcyjnej, gdzie liczy się niezawodność w trudnych warunkach, a nie funkcja bezpieczeństwa maszynowego.

Seria Harsh Duty sprawdza się tam, gdzie kurz, wilgoć, oleje czy wysokie ciśnienie mycia normalnie skracają żywotność czujników - produkcja żywności, linie lakiernicze, przemysł drzewny czy aplikacje outdoorowe to jej naturalne środowisko.
