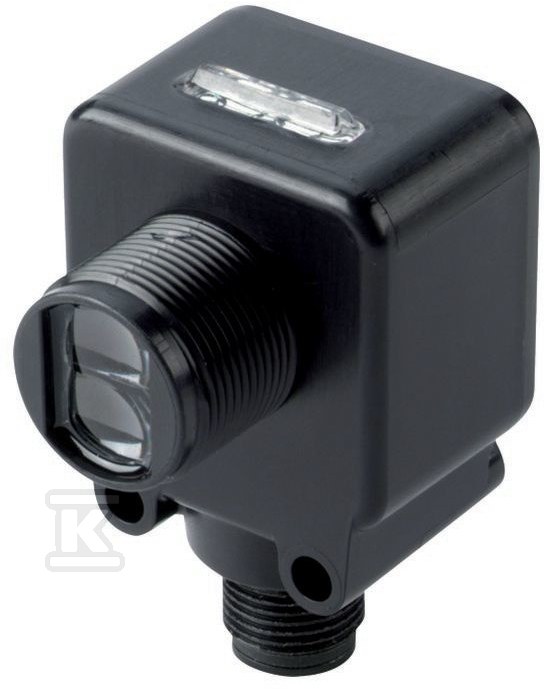

Czujnik optyczny, zasilanie DC E65-SMPR3-HDD 135719

Polaryzowany czujnik retrorefleksyjny do wymagających warunków przemysłowych

Czujnik optyczny E65-SMPR3-HDD wykorzystuje polaryzowaną wiązkę świetlną o długości fali 660 nm (światło czerwone), która odbija się od reflektora (odbłyśnika) i wraca do odbiornika. Polaryzacja eliminuje problem fałszywych zadziałań wywołanych przez błyszczące powierzchnie - wiązka przechodzi przez filtr polaryzacyjny, odbija się od reflektora i wraca pod kątem umożliwiającym detekcję. Dzięki temu sensor sprawdza się w pobliżu elementów metalowych, szklanych czy folii z połyskiem, gdzie zwykłe czujniki retrorefleksyjne dawałyby błędne sygnały.

Tryb pracy ciemny (dark-on) oznacza, że wyjście aktywuje się, gdy wiązka zostanie przerwana - czyli gdy obiekt pojawi się między sensorem a reflektorem. Nominalny zasięg wynoszący 3 metry pozwala na detekcję obiektów na większych dystansach niż typowe czujniki zbliżeniowe.

Konstrukcja obudowy i odporność środowiskowa

Korpus wykonano z tworzywa sztucznego Cycoloy - mieszanki poliwęglanu (PC) i ABS, która łączy uderzenioodporność z stabilnością wymiarową w zmiennych temperaturach. Soczewka również jest poliwęglanowa. Całość pracuje w zakresie -25 ... 55°C, co obejmuje zarówno chłodnie, jak i środowiska przemysłowe z wyższymi temperaturami otoczenia.

Stopień ochrony IP68 potwierdza pyłoszczelność oraz zdolność do ciągłego zanurzenia w wodzie - przydatne przy myciuCIP/SIP linii produkcyjnych. Producent deklaruje również NEMA 6P i NEMA 13, co oznacza odporność na kurz, bryzgającą wodę oraz oleje przemysłowe występujące na halach produkcyjnych.

Parametry elektryczne i podłączenie

Zasilanie w standardzie 10 ... 30 V DC pokrywa większość instalacji przemysłowych - zarówno 12V, jak i 24V. Sensor oferuje dwa typy wyjść: NPN oraz PNP w konfiguracji open collector, co zapewnia kompatybilność z dowolną logiką sterowników PLC niezależnie od producenta.

Czas reakcji wynoszący 1 ms przy częstotliwości przełączania do 500 Hz pozwala na detekcję szybkich procesów - np. zliczanie butelek na linii rozlewniczej czy sprawdzanie obecności elementów na taśmie produkcyjnej.

Maksymalny prąd wyjściowy to 100 mA, a napięcie na wyjściu OSSD może osiągnąć 30 V. Czujnik wyposażono w funkcję automatycznego resetu po zwarciu - chroni zarówno sam sensor, jak i podłączone urządzenia przed uszkodzeniem.

Podłączenie realizowane jest przez złącze wtykowe M12, 4-pinowe. Wymiary obudowy to 41 × 33 × 55 mm, co pozwala na montaż nawet w ciasnych przestrzeniach maszynowych.

Wskaźniki pracy

Dioda LED sygnalizuje trzy stany: blokadę wiązki (TargetLock), stan wyjścia (Output) oraz obecność napięcia zasilającego (Power). Funkcja TargetLock ułatwia precyzyjne ustawienie sensora względem reflektora bez konieczności podłączania sterownika - wystarczy obserwować diodę aż do uzyskania stabilnego sygnału.

Sensor nie jest przeznaczony do układów bezpieczeństwa (brak certyfikacji SIL/PL), ale jako standardowy czujnik fotoelektryczny sprawdza się wszędzie tam, gdzie liczy się niezawodność detekcji w trudnych warunkach środowiskowych - wilgoć, kurz, zmienne oświetlenie hali czy obecność substancji myjących.
