Czujnik optyczny, zasilanie DC E65-SMSD200-HLD 135729

Konstrukcja i budowa czujnika

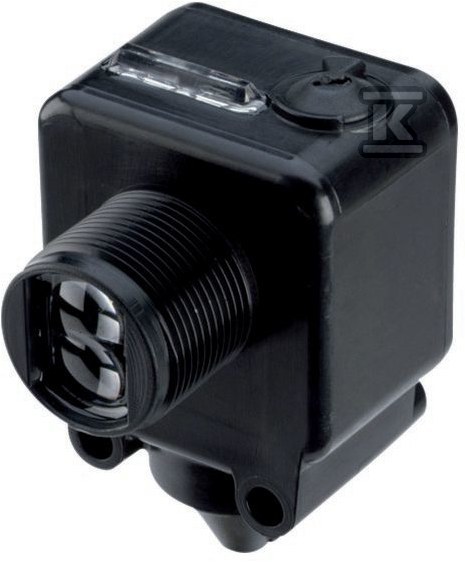

Dyfuzyjny czujnik optyczny E65-SMSD200-HLD należy do serii E65 firmy Eaton i wyróżnia się kompaktową obudową typu prostopadłościan o wymiarach 33 × 55 × 41 mm. Wykonanie z tworzywa sztucznego zapewnia odpowiednią wytrzymałość mechaniczną przy jednoczesnej redukcji masy urządzenia - co ma znaczenie przy instalacjach na elementach ruchomych lub ramionach robotów.

Stopień ochrony IP68 potwierdza pełną pyłoszczelność oraz zdolność do pracy przy czasowym zanurzeniu w wodzie. Dodatkowo obudowa spełnia normę NEMA 6P i 13, co rozszerza zakres dopuszczalnych warunków środowiskowych o intensywne mycie strumieniowe pod ciśnieniem oraz obecność olejów przemysłowych.

Złącze M12, 4-pin standardowo stosowane w automatyce przemysłowej znacząco przyspiesza montaż i demontaż - nie trzeba lutować przewodów w terenie ani rozbierać szafy sterowniczej. Wystarczy odpowiedni patchcord M12 i gotowe.

Parametry detekcji, tryb pracy i wyjścia

Czujnik pracuje w trybie ciemnym (dark-on), co oznacza, że sygnał wyjściowy aktywuje się w momencie przerwania wiązki świetlnej przez obiekt - a nie gdy obiekt znajduje się poza strefą detekcji. Dla aplikacji konwekcyjnych ta logika bywa bardziej intuicyjna niż tryb jasny.

Maksymalny zasięg detekcji wynoszący 200 mm klasyfikuje urządzenie jako czujnik bliskiego zasięgu. Źródłem światła jest dioda LED czerwona o długości fali 660 nm - światło widzialne ułatwiające alignowanie czujnika podczas instalacji, w przeciwieństwie do podczerwonych odpowiedników.

Czas reakcji na poziomie 1 ms przy częstotliwości przełączania do 500 Hz pozwala na detekcję szybko poruszających się obiektów - np. na przenośnikach taśmowych czy przy kontroli pozycji elementów na linii produkcyjnej.

Urządzenie oferuje dwa wyjścia półprzewodnikowe obsługujące zarówno logikę PNP, jak i NPN. Ta dualność eliminuje konieczność dobierania czujnika pod konkretną architekturę sterownika - ten sam model pasuje do układów ze wspólną masą (NPN) lub wspólnym plusem (PNP). Maksymalne napięcie na wyjściu to 30 V DC, a dopuszczalny prąd wyjściowy wynosi 100 mA.

Zasilanie w zakresie 10-30 V DC pokrywa typowe napięcia stosowane w automatyce (12 V i 24 V). Klasa ochronności II oznacza izolację podwójną - nie trzeba podłączać przewodu ochronnego.

Certyfikaty, normy i warunki eksploatacji

Czujnik spełnia wymagania typu 1 wg IEC 61496-1 - to podstawowa kategoria dla urządzeń optycznych chroniących przed niebezpiecznymi ruchami maszyn. Nie jest to produkt kategorii SIL2/PLd jak droższe kurtyny bezpieczeństwa, ale parametry te potwierdzają, że konstrukcja optyczna została zweryfikowana pod kątem powtarzalności działania.

Produkcja potwierdzona certyfikatami:

• CE IEC/EN 60947-5-2 - norma produktowa dla urządzeń sterowania,
• UL 508 oraz CSA-C22.2 No. 14 - dopuszczenie do użytku w Ameryce Północnej,
• Dokumentacja UL File No. E166051 dostępna publicznie.

Kraj pochodzenia: Meksyk.

Temperatura pracy od -25°C do +55°C pozwala na instalacje zarówno w chłodniach, jak i w pobliżu źródeł ciepła - np. przy prasach czy piecach. Odporność na udar mechaniczny do 50 g świadczy o konstrukcji tolerującej wibracje i przypadkowe uderzenia, co jest istotne przy montażu na maszynach CNC czy opakowarkach.

Brak interfejsów komunikacyjnych (AS-i, PROFIBUS, EtherNet itp.) oraz wyjść analogowych sugeruje przeznaczenie do prostych aplikacji binarnych - sygnalizacja obecności/nieobecności obiektu bez potrzeby transmisji pomiarów odległości czy diagnostyki sieciowej.
