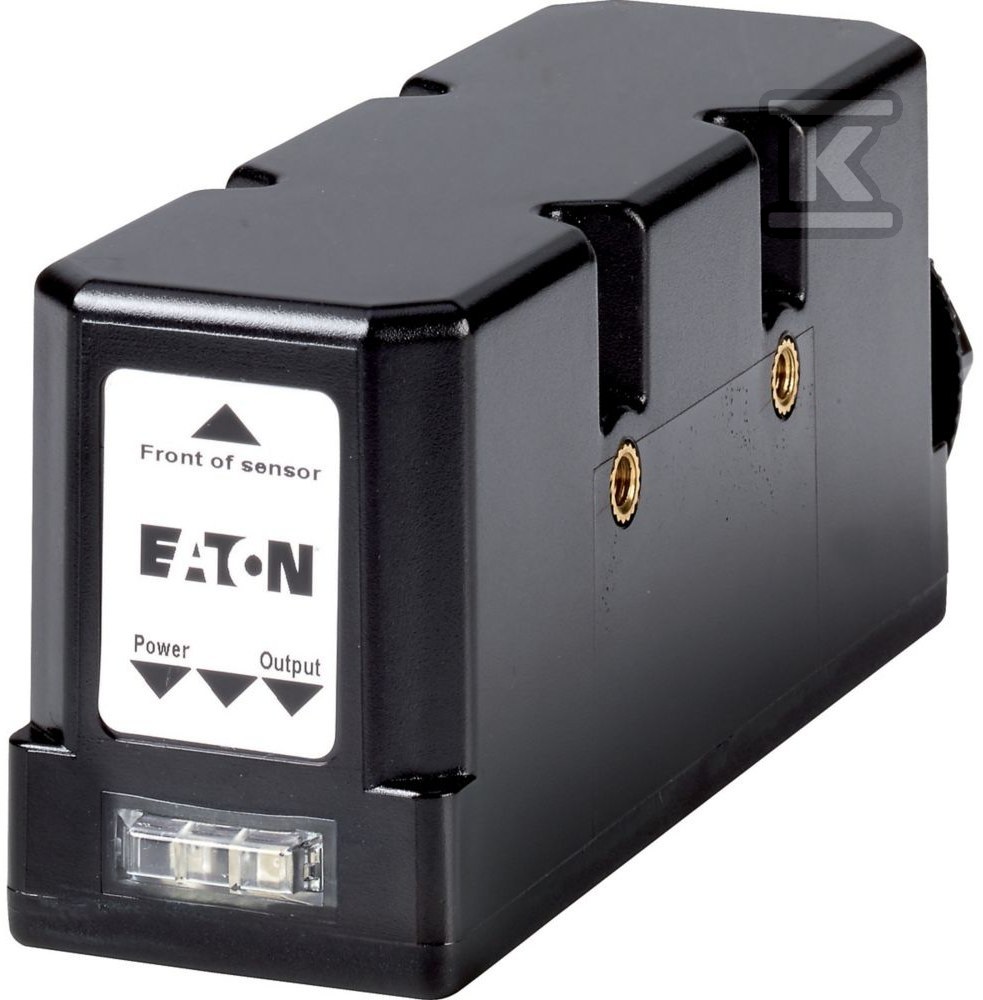

Czujnik optyczny, zasilanie DC E67-LRDP060-HLD 100540

Daleki zasięg detekcji w trudnych warunkach przemysłowych

Czujnik optyczny E67-LRDP060-HLD z serii Eaton Moeller E67 Long Range to urządzenie zaprojektowane do pracy w środowiskach, gdzie standardowe czujniki zbliżeniowe nie radzą sobie z dużymi odległościami. Sensor wykorzystuje technologię eliminacji wpływu tła (background suppression), co oznacza, że reaguje wyłącznie na obiekty znajdujące się w ustawionym zakresie - ignoruje stałe elementy otoczenia, nawet jeśli są bardzo jasne lub odbijają światło. Ta cecha sprawia, że sprawdza się przy automatyzacji linii produkcyjnych, kontroli poziomu materiałów sypkich w silosach czy monitorowaniu obecności elementów na taśmociągach.

Technologia trybu jasnego (light switching) oznacza, że czujnik aktywuje wyjście gdy odebrany sygnał przekracza próg - inaczej niż w trybie ciemnym, gdzie stan wysoki pojawia się przy braku sygnału. W połączeniu ze światłem podczerwonym (IR) sensor pracuje stabilnie nawet w zmiennych warunkach oświetleniowych hal przemysłowych, ponieważ promieniowanie IR jest niewidoczne dla ludzkiego oka i mniej podatne na zakłócenia od lamp fluorescencyjnych czy LED.

Parametry elektryczne i tryb pracy

Zasilanie napięciem stałym w zakresie 18-30 V DC pozwala na integrację z większością sterowników PLC dostępnych na rynku. Czujnik oferuje dwa wyjścia półprzewodnikowe NPN z funkcją sygnalizacji - jedno może służyć do sterowania układem wykonawczym, drugie do diagnostyki lub komunikacji statusu. Maksymalny prąd obciążenia wynosi 100 mA, co wystarcza do bezpośredniego sterowania małymi przekaźnikami lub wejściami cyfrowymi sterowników.

Czas reakcji 15 ms to kompromis między szybkością a pewnością detekcji - urządzenie nie gubi obiektów przy rozsądnych prędkościach taśmy produkcyjnej. Nominalny zasięg detekcji to 600 mm, a maksymalny (przy optymalnych warunkach) sięga 900 mm. Zakres regulacji od 0 do 600 mm umożliwia precyzyjne dostrojenie progu zadziałania do konkretnej aplikacji bez konieczności wymiany czujnika.

Wytrzymałość mechaniczna i środowiskowa

Obudowa typu prostopadłościan wykonana z tworzywa sztucznego zapewnia stopień ochrony IP67, co oznacza pełną szczelność pyłoszczelną oraz odporność na chwilowe zanurzenie w wodzie. Sensor pracuje w temperaturach od -35°C do +55°C, więc nadaje się do chłodni mroźniczych oraz hal narażonych na wysokie temperatury.

Parametry mechaniczne potwierdzają przemysłową konstrukcję: odporność na wstrząsy 30 g przy czasie trwania 6 ms oraz drgania w paśmie 10 Hz - 2 kHz przy przyspieszeniu 10 g. Taka specyfikacja pozwala zamontować czujnik na maszynach wirujących lub wibracyjnych bez ryzyka błędnych switchy spowodowanych luzami mechanicznymi.

Wskaźniki LED informują o dwóch stanach jednocześnie - zielona dioda sygnalizuje obecność napięcia zasilania (przydatne przy diagnostyce instalacji), a czerwona pokazuje aktualny stan przełączania wyjścia. Dzięki temu operator widzi status urządzenia bez konieczności podłączania dodatkowych narzędzi pomiarowych.

Wymiary i podłączenie

Czujnik ma wymiary 166 × 43 × 59 mm i waży zaledwie 0,21 kg, co ułatwia montaż nawet w miejscach o ograniczonej przestrzeni. Podłączenie realizowane jest przez złącze M12 x 1 - standardowy format w automatyce przemysłowej umożliwiający szybkie odłączenie sensora bez ingerencji w okablowanie. Czteroprzewodowa konfiguracja obsługuje zarówno masę, plus zasilania, jak i dwa kanały wyjściowe.

Urządzenie spełnia wymagania normy CE oraz posiada klasę bezpieczeństwa laserowego „brak" - brak emisji laserowej upraszcza procedury dopuszczenia w niektórych środowiskach produkcyjnych. Klasa ochronności elektrycznej II oznacza brak konieczności uziemiania obudowy, co upraszcza instalację w istniejących układach.
