Czujnik optyczny, zasilanie DC E67-LRDP130-HDD 100553

Duży zasięg detekcji w trudnych warunkach przemysłowych

Czujnik optyczny E67-LRDP130-HDD z serii Perfect Prox firmy Eaton to zaawansowane urządzenie do wykrywania obiektów metodą bezstykową. Jego nominalny zasięg działania wynosi 1300 mm, a maksymalna strefa działania sięga 1600 mm. Technologia eliminacji wpływu tła sprawia, że urządzenie ignoruje obiekty tła i reaguje wyłącznie na przedmiot docelowy, nawet gdy znajduje się on w pobliżu mocno odbijających powierzchni.

Czujnik pracuje w trybie ciemnym (dark switching) - aktywuje wyjście, gdy wiązka świetlna zostanie przerwana przez obiekt. Źródłem światła jest dioda podczerwona, a czas reakcji na poziomie 15 ms zapewnia szybkie i precyzyjne przełączanie. Urządzenie dysponuje dwoma wyjściami półprzewodnikowymi z funkcją sygnalizacji oraz obsługuje konfigurację PNP/NPN, co pozwala na elastyczne dopasowanie do różnych systemów sterowania.

Zasilanie w zakresie 18-30 V DC oraz maksymalny prąd wyjściowy 100 mA sprawiają, że czujnik łatwo integruje się z typowymi instalacjami automatyki przemysłowej.

Obudowa i odporność środowiskowa

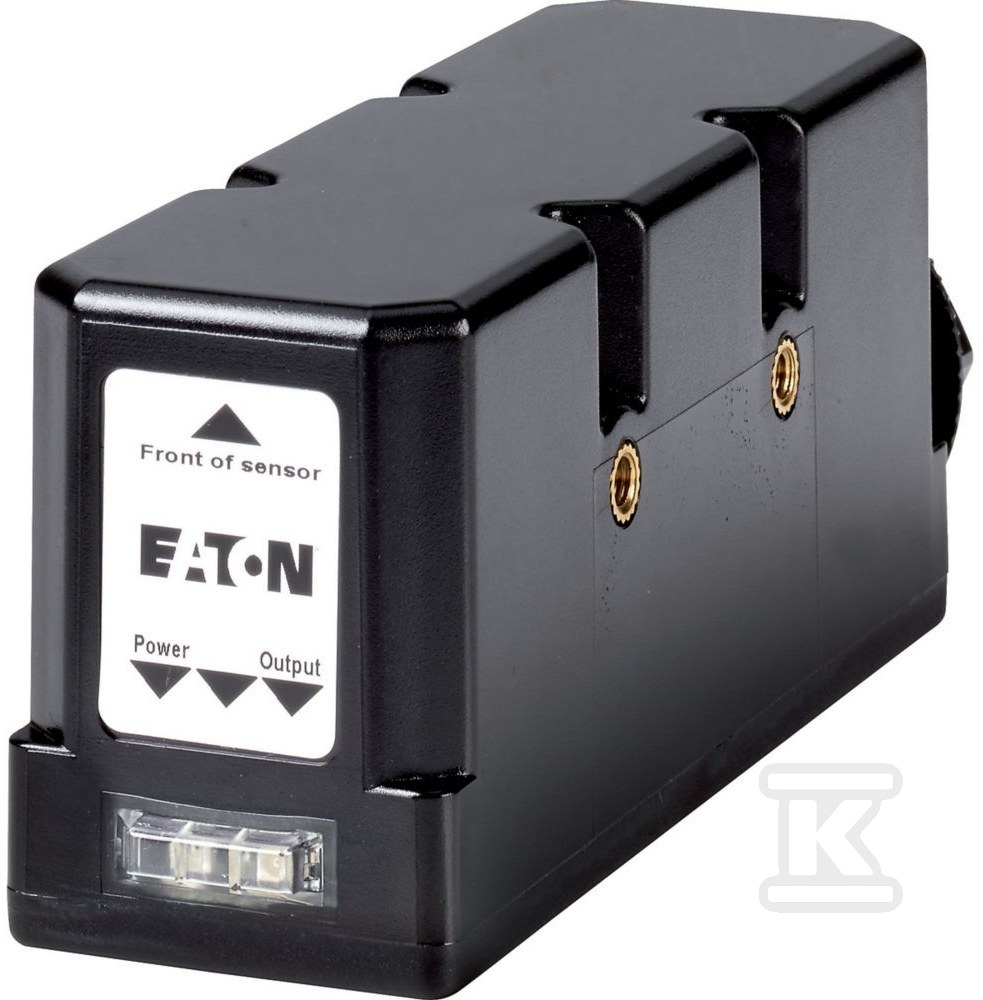

Czujnik zamknięto w prostopadłościennej obudowie z tworzywa sztucznego o wymiarach 166 × 43 × 59 mm. Stopień ochrony IP67 gwarantuje szczelność nawet przy krótkotrwałym zanurzeniu w wodzie oraz pełną pyłoszczelność.

Szeroki zakres temperatur pracy od -35°C do +55°C umożliwia instalację zarówno w chłodniach, jak i w otoczeniu maszyn generujących ciepło. Obudowa jest odporna na uderzenia mechaniczne do 30 g przy czasie trwania 6 ms oraz drgania w paśmie 10 Hz - 2 kHz (10 g).

Na przedniej płycie umieszczono dwie diody LED sygnalizacyjne - zielona informuje o obecności napięcia zasilania, a czerwona sygnalizuje stan przełączenia wyjścia. Takie rozwiązanie znacząco ułatwia diagnostykę podczas uruchamiania i eksploatacji.

Podłączenie i montaż

Czujnik wyposażono w złącze wtykowe M12 × 1 (4-przewodowe), które przyspiesza instalację i wymianę urządzenia bez konieczności lutowania. Kompaktowa forma umożliwia montaż zarówno poziomy, jak i pionowy - również w miejscach o ograniczonej przestrzeni wokół strefy detekcji.

Urządzenie nie posiada interfejsów komunikacyjnych ani wyjść analogowych - to celowa konstrukcja skupiona na podstawowej funkcji przełączania, co przekłada się na prostotę integracji i wysoką niezawodność działania.

Zgodność i certyfikaty

Czujnik jest oznaczony znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego. Producent - Eaton Electric Sp. z o.o. - udostępnia dokumentację techniczną do pobrania w formacie PDF, obejmującą instrukcję obsługi oraz szczegółową specyfikację połączeń elektrycznych.

Urządzenie nie jest przeznaczone do układów bezpieczeństwa ani stref zagrożenia wybuchowego - typ bezpieczeństwa według IEC 61496-1 wynosi 1, a klasyfikacja ATEX dla gazów i pyłów to Brak. Masa urządzenia to około 0,21 kg.
