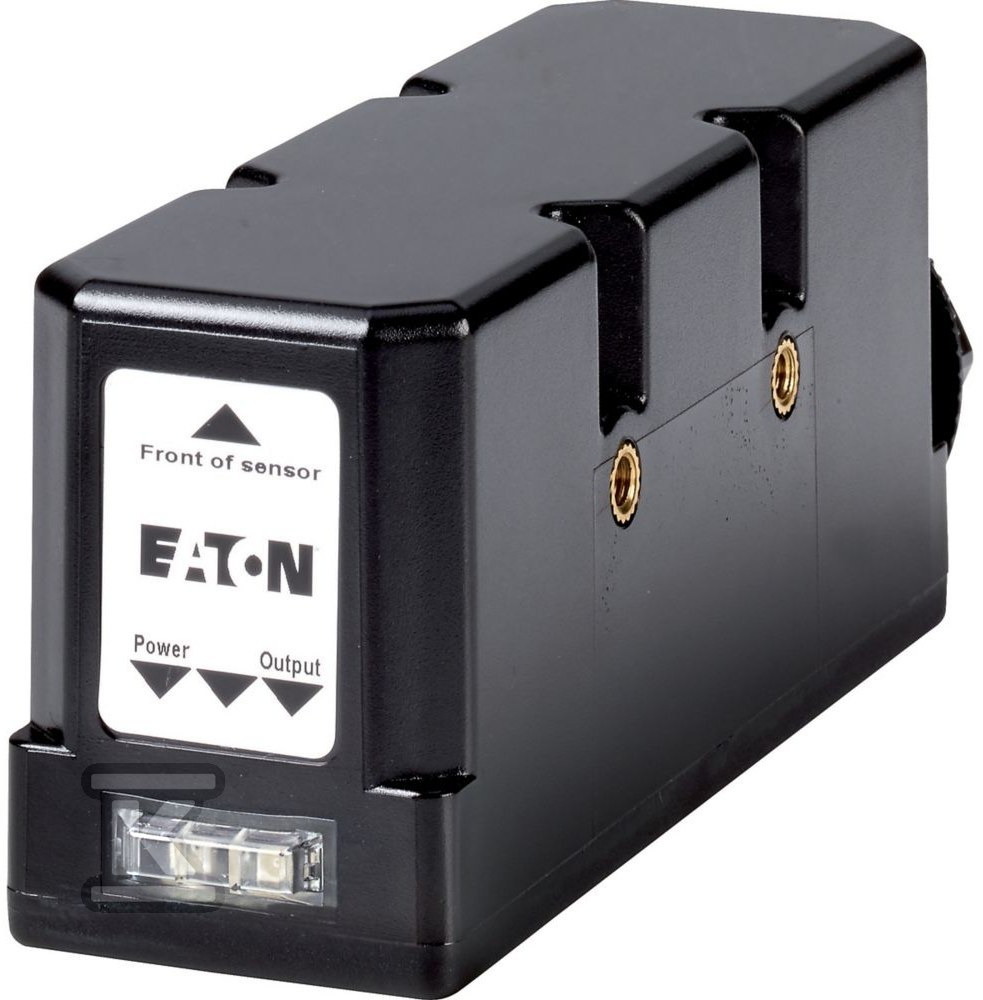

Czujnik optyczny, zasilanie DC E67-LRDP150-HDD 100557

Technologia Perfect Prox do detekcji na duże odległości

Czujnik optyczny serii E67 od EATON to rozwiązanie przeznaczone do aplikacji wymagających wykrywania obiektów w znacznej odległości od samego czujnika. Technologia Perfect Prox z eliminacją wpływu tła pozwala na stabilną pracę nawet wtedy, gdy w tle znajdują się elementy odbijające światło - typowy problem w wielu instalacjach przemysłowych. Nominalny zasięg działania wynosi 1500 mm, a maksymalna strefa działania sięga 1800 mm, co czyni ten czujnik jednym z bardziej zasięgowych w swojej kategorii.

Urządzenie pracuje w trybie ciemnym (dark switching) - wyjście aktywuje się, gdy wiązka świetlna zostanie przerwana przez obiekt. Dzięki temu czujnik skutecznie wykrywa zarówno obiekty jasne, jak i ciemne, o różnym stopniu odbicia i kontraście. Źródłem światła jest podczerwień, co zapewnia niezawodność w warunkach zmiennego oświetlenia otoczenia.

Konstrukcja oparta na technologii triangulacji eliminuje błędy powodowane przez naturalne odbicia od tła - czujnik koncentruje się wyłącznie na obiekcie docelowym, ignorując przeszkody znajdujące się poza ustawioną strefą detekcji.

Parametry pracy i wyjścia

Czujnik zasilany jest napięciem stałym z zakresu 18-30 V DC. Maksymalny prąd wyjściowy wynosi 100 mA, co pozwala na bezpośrednie sterowanie niewielkimi obciążeniami bez konieczności stosowania dodatkowych elementów pośredniczących.

Urządzenie wyposażono w dwa wyjścia półprzewodnikowe z funkcją sygnalizacji - standardowo konfigurowane jako NPN, z możliwością przełączenia na PNP. Ta elastyczność ułatwia integrację z różnymi systemami sterowania i PLC niezależnie od architektury konkretnej instalacji.

Czas reakcji na poziomie 15 ms zapewnia wystarczającą szybkość dla większości aplikacji przemysłowych - od taśmociągów po systemy sortowania i pakowania.

Budowa i warunki eksploatacji

Obudowa w kształcie prostopadłościanu wykonana jest z tworzywa sztucznego, co skutecznie redukuje masę urządzenia przy zachowaniu wymaganej sztywności konstrukcyjnej. Wymiary czujnika to 166 mm długości, 43 mm szerokości i 59 mm wysokości - kompaktowa forma ułatwia montaż nawet w miejscach o ograniczonej przestrzeni.

Stopień ochrony IP67 oznacza pełną szczelność pyłoszczelną oraz odporność na czasowe zanurzenie w wodzie. Czujnik sprawdza się zarówno wewnątrz hal produkcyjnych, jak i w środowiskach zewnętrznych narażonych na kurz i wilgoć.

Zakres temperatur pracy od -35 °C do +55 °C pozwala na instalację w chłodniach przemysłowych oraz w pobliżu urządzeń generujących ciepło - typowych warunków spotykanych w automatyce fabrycznej.

Obudowa wytrzymuje obciążenia mechaniczne: wibracje do 10 g w paśmie 10 Hz - 2 kHz oraz udary do 30 g przy czasie trwania 6 ms - co istotne jest przy montażu na maszynach opadowych lub taśmociągach.

Wskaźniki i instalacja

Czujnik wyposażono w diody LED sygnalizujące status pracy: zielona dioda informuje o obecności napięcia zasilania, natomiast czerwona dioda sygnalizuje aktualny stan wyjścia przełączającego. Dzięki temu diagnostyka działania urządzenia jest natychmiastowa i nie wymaga dodatkowych narzędzi pomiarowych.

Podłączenie elektryczne realizowane jest poprzez 4-przewodową wtyczkę M12 - standardowy konektor przemysłowy umożliwiający szybki montaż i demontaż bez konieczności lutowania czy okablowania na stałe. Rozwiązanie plug-in znacząco skraca czas instalacji serwisowej.

Zakres regulacji czułości od 0 do 1500 mm pozwala dostosować próg zadziałania do konkretnej aplikacji bezpośrednio na obiekcie - wystarczy ręcznie ustawić wymaganą odległość detekcji podczas uruchomienia.

Produkt posiada certyfikat CE oraz klasę ochronności II, co potwierdza zgodność z europejskimi normami bezpieczeństwa dla urządzeń automatyki przemysłowej.
