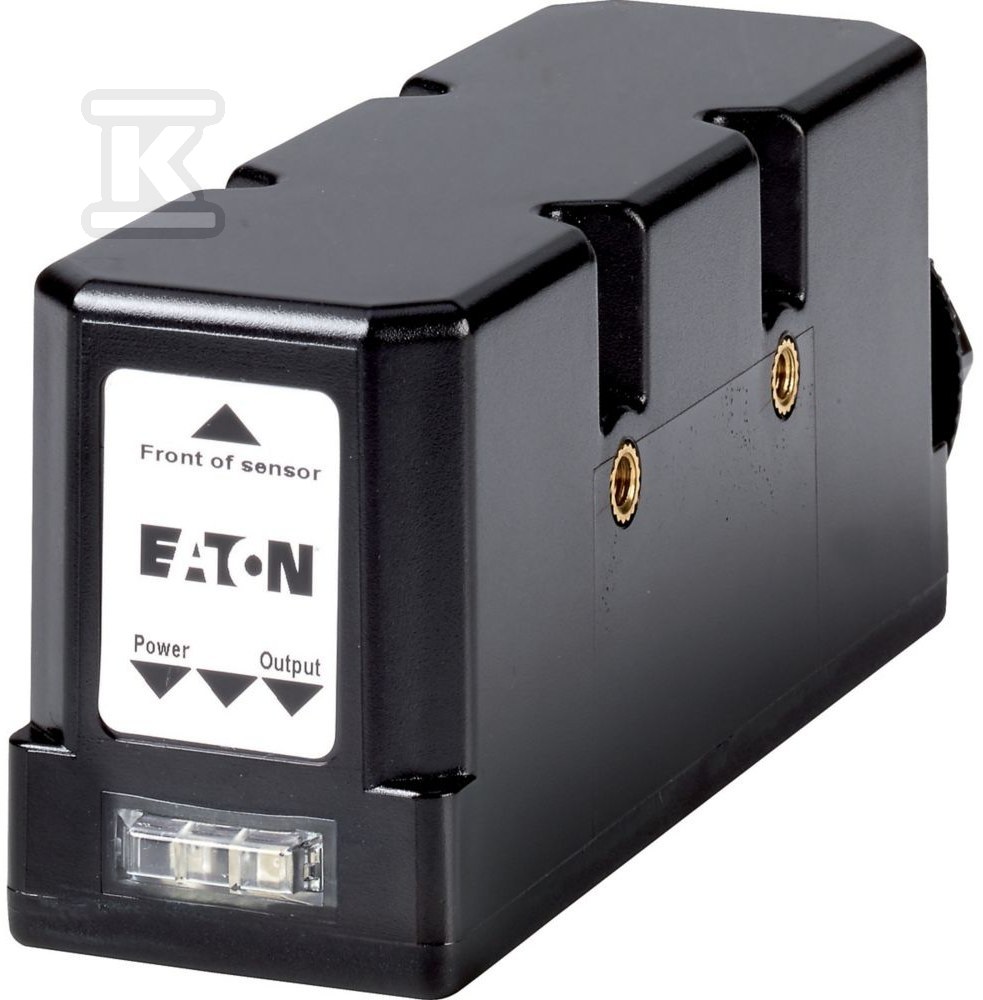

Czujnik optyczny, zasilanie DC E67-LRDP160-HDD 100559

Technologia triangulacji z eliminacją tła

Czujnik optyczny E67-LRDP160-HDD wykorzystuje technologię triangulacji z funkcją eliminacji wpływu tła - rozwiązanie pozwalające na precyzyjne wykrywanie obiektów nawet w pobliżu innych powierzchni odbijających światło. Urządzenie analizuje kąt powrotu wiązki podczerwonej, co umożliwia rozróżnienie obiektu docelowego od tła niezależnie od koloru czy współczynnika odbicia.

Tryb pracy to tryb ciemny - czujnik aktywuje wyjście w momencie przerwania wiązki, a nie gdy jest ona odbita.

Zakres detekcji i czas reakcji

Nominalny zasięg działania wynosi 1600 mm, a maksymalna strefa działania sięga 1900 mm. Producent podaje rozszerzony zakres wykrywania do 240 cm w optymalnych warunkach. Czas reakcji na poziomie 15 ms zapewnia szybkość odpowiednią dla aplikacji przemysłowych.

Czujnik obsługuje dwa wyjścia półprzewodnikowe NPN z funkcją sygnalizacji. Maksymalne obciążenie wyjściowe to 100 mA, a napięcie przełączania OSSD w stanie „wysokim" wynosi 30 V.

Zasilanie i warunki pracy

Urządzenie zasilane jest napięciem stałym z zakresu 18-30 V DC - standardowy zakres dla automatyki przemysłowej. Klasa ochronności 2 oznacza izolację podwójną.

Zakres temperatur pracy od -35 do 55 °C pozwala na instalację zarówno w chłodniach, jak i w halach produkcyjnych. Stopień ochrony IP67 gwarantuje pyłoszczelność oraz odporność na czasowe zanurzenie w wodzie.

Konstrukcja mechaniczna

Obudowa typu prostopadłościan o wymiarach 43 × 59 × 166 mm wykonana jest z tworzywa sztucznego. Czujnik oferuje możliwość montażu poziomego i pionowego oraz łatwą konfigurację parametrów pracy.

Brak interfejsów komunikacyjnych (AS-i, PROFIBUS, Ethernet itp.) oraz wyjść analogowych sprawia, że E67-LRDP160-HDD to rozwiązanie dedykowane do prostych aplikacji binarnych - detekcji obecności lub nieobecności obiektu bez konieczności integracji z zaawansowanymi systemami SCADA.
