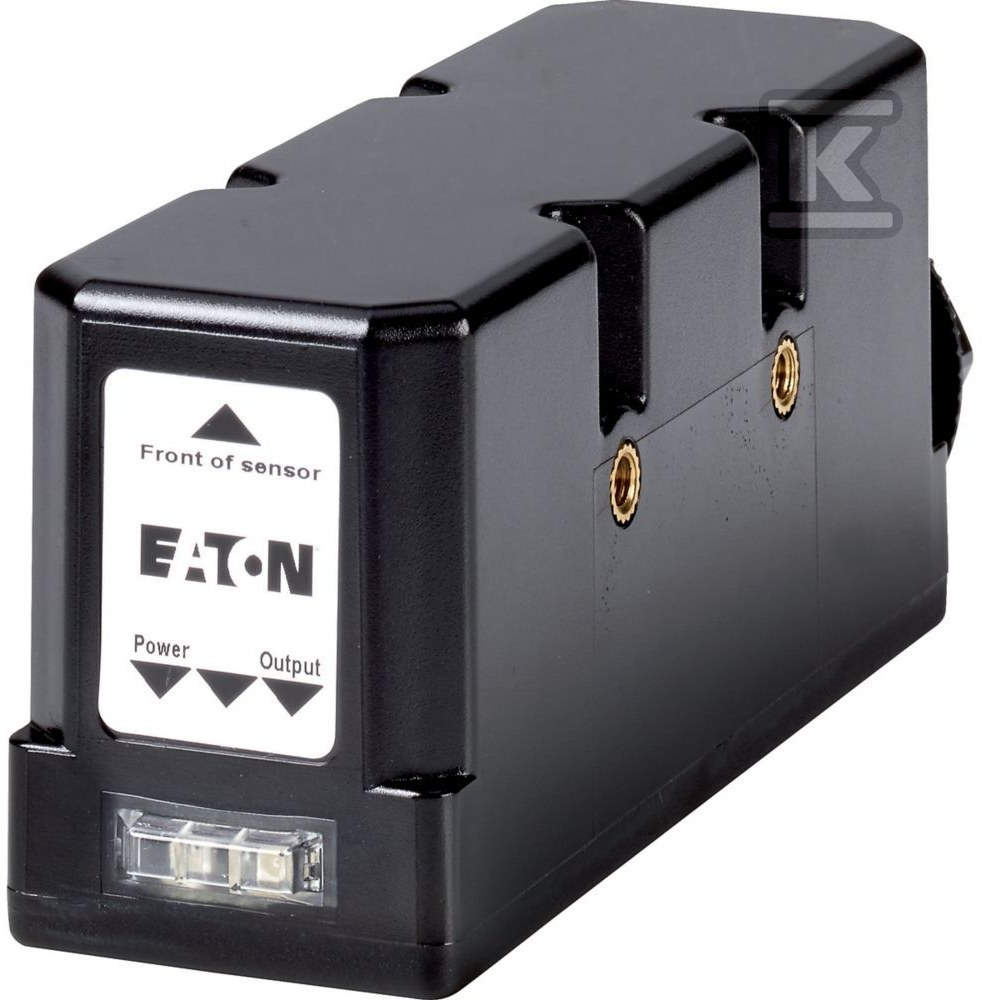

Czujnik optyczny, zasilanie DC E67-LRDP220-HLD 100572

Technologia Perfect Prox w czujnikach dalekiego zasięgu serii E67

Czujniki optyczne z serii E67 Long Range wykorzystują technologię tłumienia wpływu tła (ang. background suppression), potocznie nazywaną Perfect Prox. W praktyce oznacza to, że urządzenie ignoruje obiekty znajdujące się za wykrywanym celem - nawet jeśli mają wysoki współczynnik odbicia światła podczerwonego. Dzięki temu sensor nie reaguje na metalowe powierzchnie maszyn, elementy obudów czy inne przedmioty w tle linii detekcji.

Znamionowy zasięg działania wynosi 2200 mm, a maksymalna strefa przełączania sięga 2500 mm. Zakres regulacji można ustawić od 0 do 2200 mm w zależności od aplikacji - wystarczy dostosować czułość do warunków panujących na stanowisku. Czujnik pracuje w trybie jasnym (light-on), co oznacza, że wyjście aktywuje się gdy wiązka światła podczerwonego wraca z obiektu znajdującego się w polu widzenia.

Prąd wyjściowy może osiągać 100 mA, a czas reakcji to jedyne 15 ms - wystarczająco szybko dla większości aplikacji automatyki przemysłowej, w tym linii produkcyjnych, systemów transportowych i urządzeń pakujących.

Konstrukcja obudowy i odporność środowiskowa

Obudowa typu kostka (prostopadłościan) o wymiarach 166 × 43 × 59 mm wykonana jest z tworzywa sztucznego - lekkiego i jednocześnie odpornego na typowe zagrożenia przemysłowe. Stopień ochrony IP67 zapewnia szczelność zarówno na pył (całkowita ochrona), jak i na krótkotrwałe zanurzenie w wodzie na głębokość do 1 metra przez maksymalnie 30 minut.

Sensor jest przystosowany do pracy w temperaturach od -35 °C do +55 °C, co pozwala na instalację zarówno w chłodniach, jak i w środowiskach o podwyższonej temperaturze roboczej. Producent deklaruje również odporność na wstrząsy (30 g, czas trwania udaru 6 ms) oraz drgania (10 Hz - 2 kHz, przyspieszenie 10 g) - parametry istotne przy montażu na maszynach CNC, prasach czy urządzeniach transportowych generujących intensywne drgania mechaniczne.

Zasilanie i podłączenie elektryczne

Czujnik zasilany jest napięciem stałym DC z zakresu 18-30 V. Obsługuje dwa tryby wyjścia tranzystorowego - zarówno PNP, jak i PNP/NPN - co zapewnia kompatybilność z różnymi systemami sterowania PLC niezależnie od producenta sterownika.

Podłączenie realizowane jest przez złącze wtykowe M12, 4-przewodowe. Tego typu konektor jest standardem w automatyce przemysłowej - umożliwia szybki montaż i demontaż bez konieczności lutowania czy skręcania przewodów. Wymiana czujnika na linii produkcyjnej trwa dosłownie chwilę.

Na obudowie umieszczono dwa wskaźniki LED:

• zielony - sygnalizuje obecność napięcia zasilającego,
• czerwony - informuje o stanie przełączania wyjścia.

Dzięki temu operator lub technik może błyskawicznie ocenić status pracy czujnika bez konieczności podłączania dodatkowych narzędzi diagnostycznych.

Zastosowania praktyczne

Ze względu na duży zasięg i zdolność rozróżniania tła od obiektu docelowego, czujnik sprawdza się wszędzie tam, gdzie tradycyjne czujniki refleksyjne zawodzą:

• wykrywanie pojemników, opakowań i produktów na taśmociągach,
• kontrola obecności elementów na paletach lub w skrzyniach transportowych,
• monitorowanie poziomu materiałów sypkich lub płynnych w zbiornikach,
• detekcja obiektów o różnych kolorach i fakturach powierzchni - błyszczących metalowych elementów obok matowych tworzyw,
• aplikacje wymagające dużej odległości między sensorem a chronioną strefą.

Producent nie dedykuje tego modelu do układów bezpieczeństwa (typ bezpieczeństwa IEC 61496-1 to klasa 1), więc nie zastępuje kurtyn świetlnych ani barierek ochronnych - do tego przeznaczenia Eaton oferuje osobne serie czujników bezpieczeństwa.

Urządzenie posiada certyfikat CE oraz klasę ochronności 2 (ochrona przez izolację podstawową). Kraj pochodzenia to Meksyk.
