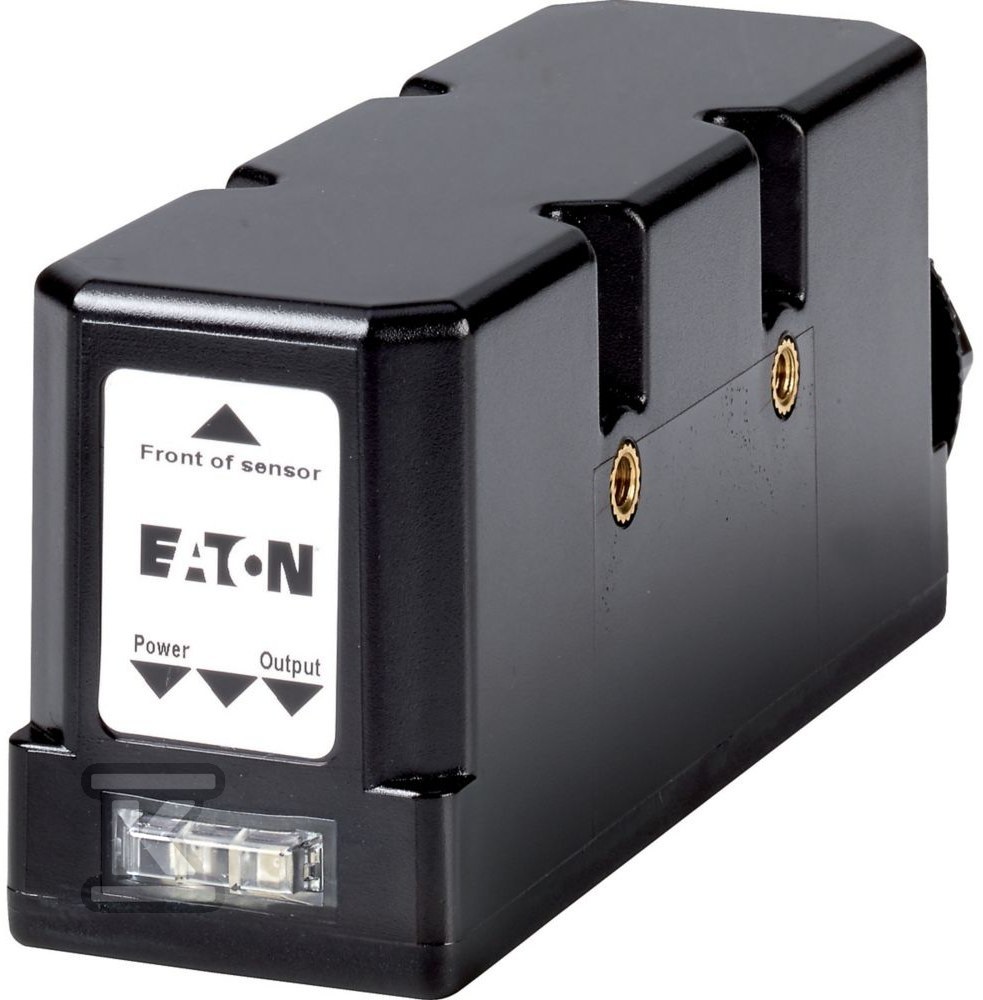

Czujnik optyczny, zasilanie DC E67-LRDP230-HLD 100574

Daleki zasięg detekcji w trudnych warunkach przemysłowych

Czujnik optyczny serii E67 Long Range to urządzenie przeznaczone do aplikacji wymagających wykrywania obiektów na dużych odległościach - do 2300 mm w trybie nominalnym, z możliwością regulacji w zakresie 0-2300 mm. Maksymalny zasięg pracy sięga 2600 mm, co sprawia, że sprawdza się w instalacjach przenośnikowych, magazynowych oraz w systemach pakowania, gdzie obiekty przemieszczają się w znacznej odległości od punktu pomiaru.

Technologia eliminacji wpływu tła (ang. background suppression, stosowana również pod nazwą handlową Perfect Prox) pozwala sensorowi ignorować stałe elementy otoczenia - ściany, ramy maszyn czy elementy konstrukcyjne - koncentrując się wyłącznie na obiekcie docelowym. Dzięki temu zmiany w otoczeniu instalacji nie powodują fałszywych zadziałań, co jest kluczowe w dynamicznie zmieniających się liniach produkcyjnych.

Czujnik pracuje w trybie jasnym (light switching) - wyjście aktywuje się, gdy wiązka świetlna dotrze do odbiornika, a sygnał wraca z wykrytego obiektu. Sensor udostępnia dwa wyjścia półprzewodnikowe - jedno w konfiguracji NPN oraz jedno w PNP - co zapewnia elastyczność przy integracji z różnymi sterownikami PLC i systemami automatyki. Maksymalny prąd obciążenia wynosi 100 mA, a napięcie zasilania mieści się w zakresie 18-30 V DC. Czas reakcji na zmianę stanu to 15 ms.

Dla ułatwienia diagnostyki na miejscu urządzenie wyposażono w diodę LED koloru zielonego sygnalizującą obecność napięcia zasilającego oraz diodę czerwoną informującą o aktualnym stanie przełączania. Instalacja elektryczna sprowadza się do podłączenia poprzez standardowy wtyk M12 x 1 (4-przewodowy) - bez konieczności lutowania czy dodatkowego uszczelniania połączeń.

Wytrzymałość mechaniczna i warunki pracy

Obudowa wykonana z tworzywa sztucznego ma kształt prostopadłościanu o wymiarach 166 × 43 × 59 mm. Sensor jest odporny na drgania (10 Hz - 2 kHz, 10 g) oraz udary mechaniczne (30 g, 6 ms), co pozwala mu pracować blisko maszyn wirujących czy przenośników taśmowych generujących intensywne wibracje.

Stopień ochrony IP67 oznacza pełną szczelność na pył oraz ochronę przed chwilowym zanurzeniem w wodzie - czujnik może pracować nawet w strefach narażonych na intensywne mycie lub wilgoć kondensacyjną. Zakres temperatur pracy wynosi od -35°C do +55°C, a składowania od -40°C do +70°C.

Bezpieczeństwo i normy

Czujnik spełnia wymagania typu bezpieczeństwa 1 wg IEC 61496-1 oraz posiada certyfikację CE. Kategoria ochrony przeciwwybuchowej dla gazów i pyłów to „brak" - urządzenie nie jest przeznaczone do stref zagrożonych wybuchem. Źródłem światła jest dioda podczerwona (klasa lasera „brak"), więc sensor nie wymaga specjalnych procedur obsługowych ani ograniczeń eksploatacyjnych.

Klasa ochronności 2 oznacza, że urządzenie nie wymaga uziemienia obudowy ani dodatkowych zabiegów instalacyjnych pod tym kątem.
