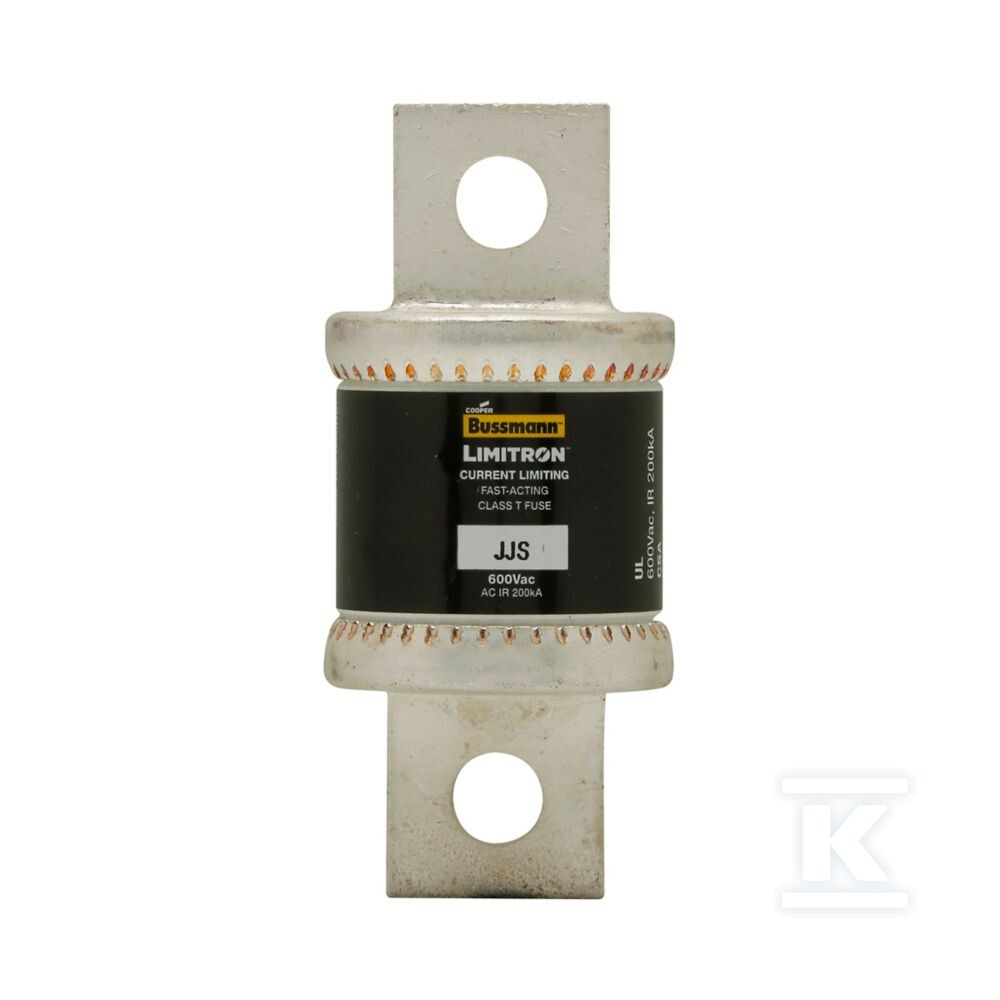

Wkładka 225 A, 600Vac, Tron, Klasa T, szybka JJS-225

Zaawansowana ochrona obwodów przemysłowych

Wkładka topikowa JJS-225 z serii Limitron marki Eaton to bezpiecznik klasy T o prądzie znamionowym 225 A i napięciu roboczym 600 Vac. Konstrukcja current-limiting (prądowoograniczająca) w połączeniu z charakterystyką szybką skutecznie chroni instalacje elektryczne przed skutkami zwarć - nawet takich, które generują symetryczny prąd zwarciowy RMS sięgający setek kiloamperów.

Konstrukcja i wymiary

Obudowa mieści się w kompaktowej obudowie o wymiarach 3,63 × 2,72 × 1,73 cala (dla zakresu prądowego 225-400 A). Końcówki typu bolted blade umożliwiają solidne połączenie śrubowe - instalator dociska blaszkę zaciskową bezpośrednio do styku, co zapewnia stabilny kontakt elektryczny i minimalizuje ryzyko poluzowania w warunkach wibracji czy termicznych cykli obciążeniowych.

Waga pojedynczej sztuki to około 0,55 lb (0,208 kg).

Zdolność wyłączalna i ograniczanie prądu

Zdolność wyłączalna na poziomie 200 kA przy napięciu 600 Vac spełnia wymóg sekcji 110.9 normy NEC dla nowoczesnych systemów o dużej mocy zwarciowej. Wkładka zapewnia dziesięciokrotnie lepsze ograniczenie prądu niż standardowe bezpieczniki tej samej klasy - podczas zwarcia redukuje szczytowy prąd przejściowy do wartości wielokrotnie niższych niż potencjalny prąd dostępny, chroniąc podłączone urządzenia przed termicznymi i dynamicznymi skutkami energii zwarciowej.

Zastosowania praktyczne

Kompaktowe wymiary pozwalają na instalację wkładki tam, gdzie standardowe zabezpieczenia by się nie zmieściły - seria JJS sprawdza się przy modernizacji rozdzielnic i paneli sterowniczych, gdzie zastępuje się stare wyłączniki automatyczne elementami o wyższej zdolności wyłączalnej.

Typowe miejsca montażu:

• rozdzielnice główne i podległe,
• wyłączniki separacyjne,
• obwody grzejne (piece rezystancyjne),
• układy VFD - napędy zmiennofrekwencyjne,
• liczniki energii i pomiary,
• centra sterowania maszyn przemysłowych.

Seria JJS jest też stosowana tam, gdzie wymagana jest szybka reakcja na przeciążenie - np. przy zabezpieczeniu półprzewodników mocy (sterowniki tyrystorowe, prostowniki), które nie tolerują długotrwałego przepływu nadprądu.

Do montażu zalecane są bloki topikowe serii T60xxx - dla zakresu 225-400 A odpowiedni jest model jednobiegunowy T60400-1_.

Certyfikacja i normy

Produkt posiada pełną certyfikację międzynarodową:

Norma / certyfikat	Identyfikator
UL Listed	UL 248-15, Class T, guide JDDZ, file E4273
CSA Certified	C22.2 No. 248.15, Class 1422-02
CE	dyrektywa niskonapięciowa EU
RoHS	zgodność z dyrektywą 2011/65/EU

Oznaczenie CE potwierdza zgodność z europejską dyrektywą niskonapięciową dla urządzeń pracujących w zakresie napięć AC od 50 do 1000 V oraz DC od 75 do 1500 V - co istotne dla aplikacji fotowoltaicznych czy zasilania DC w przemyśle.

Brak diody sygnalizacyjnej (non-indicating) oznacza brak wizualnego wskaźnika zadziałania - stan wkładki można ocenić tylko pomiarowo lub poprzez analizę charakterystyk czasowo-prądowych po awarii obwodu.
