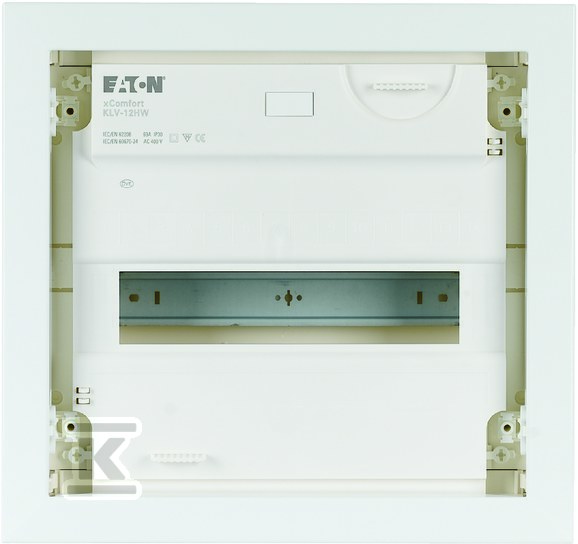

Rozdzielnica modułowa K-G KLV-12HWS-F 178822

Kompaktowa rozdzielnica podtynkowa na 12 modułów do instalacji w ścianach pustych

Kompaktowa rozdzielnica do montażu podtynkowego w ścianach pustych przeznaczona jest do końcowej dystrybucji energii w instalacjach wewnętrznych. Obudowa z tworzywa sztucznego z płaskimi drzwiami ze stalowego blachy proszkowo malowanej w kolorze traffic white RAL 9016 zapewnia dyskretny wygląd po zamontowaniu. Wymiary zewnętrzne 360 mm szerokości, 340 mm wysokości i 100 mm głębokości oraz masa 2,54 kg ułatwiają zabudowę w standardowych wnękach. Głębokość wbudowania 88 mm i wewnętrzna głębokość 75 mm pozwalają na swobodne ułożenie przewodów, a element regulacji 3D montażu umożliwia korektę głębokości zabudowy do 18 mm.

Montaż i konstrukcja do ścian pustych

Przeznaczona jest do montażu w ścianach pustych z systemem kotwienia do ścian pustych oraz korytkiem ściennym w komplecie. W zestawie znajduje się poziomica do wypoziomowania, rama z drzwiami, osłona kabli oraz instrukcja montażu. Drzwi pojedyncze z wycięciem, bez zamka, w typie zamknięcia innym niż standardowy zamek, nie są transparentne i nie przepuszczają sygnału. Pokrywa przednia jest możliwość do personalizacji poprzez nadruk. Materiał obudowy to tworzywo sztuczne, a drzwi wykonane są ze stalowego blachy proszkowo malowanej, co w połączeniu z klasą ochrony IP30 i odpornością udarową IK05 daje odpowiednią ochronę w warunkach instalacji wewnętrznej. Klasa ochronności II oznacza izolację całkowitą, a wykonanie zgodne z dyrektywą EMC ogranicza emisje zakłóceń.

Wyposażenie i możliwości rozbudowy

Rozdzielnica ma jeden rząd na 12 modułów szerokości, czyli 12 jednostek modułowych w rzędzie, z pojedynczym szynowym systemem DIN. Szyna DIN jest fabrycznie przygotowana, a konstrukcja umożliwia rozbudowę oraz plombowanie. Wejścia kablowe zlokalizowane są na górze, dole, boku i na tylnej płycie, a system mocowania przewodów ułatwia porządkowanie instalacji. Wewnątrz znajdują się szyny wsporcze dla urządzeń oraz listwy zaciskowe przewodu neutralnego i ochronnego w technologii śrubowej SK. Zaciski obsługują przekroje 0,75 mm2 - 16 mm2, po 13 punktów dla N i PE. Brak fabrycznej listwy zaciskowej neutralnej i uziemiającej w rozumieniu szyny zbiorczej, a płyta montażowa nie jest elementem wyposażenia. Pokrywa przednia jest drukowalna, co pozwala na oznaczenie obwodów bez dodatkowych tabliczek.

Parametry elektryczne, ochrona i warunki pracy

Urządzenie pracuje w temperaturze otoczenia od -5 °C do 40 °C i jest przeznaczone do zastosowań wewnętrznych. Napięcie znamionowe AC wynosi 400 V AC przy częstotliwości 50 Hz, a wytrzymałość napięciowa łączeniowa Ui to 400 V AC. Wytrzymałość na przepięcia wynosi 4 kV. Stopień ochrony obudowy to IP30, a odporność mechaniczna IK05. Certyfikaty IEC/EN 62208 oraz IEC/EN 60670-24 PD potwierdzają zgodność z wymaganiami dla obudów rozdzielnic, a deklaracja RoHS świadczy o zgodności materiałowej. Rozpraszanie ciepła przy 35 °C otoczenia wynosi 13 W przy ?T 20 °C i 21 W przy ?T 35 °C w montażu podtynkowym pojedynczej obudowy.
