Rozdzielnica natynkowa IP65 IKA-1/12-ST 174197

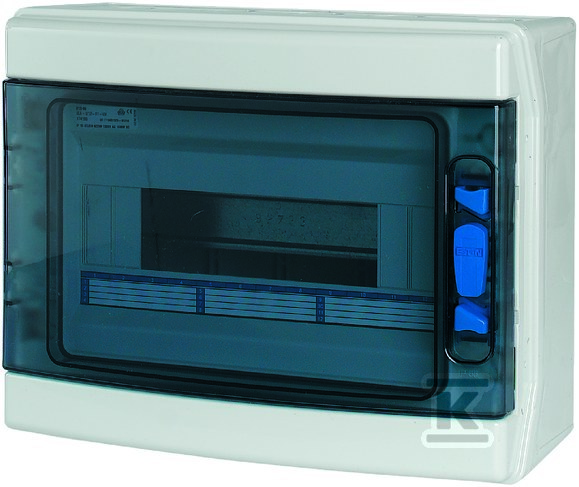

Rozdzielnica natynkowa IP65 na 12 modułów z przezroczystymi drzwiami

Rozdzielnica modułowa IKA-1/12-ST przeznaczona jest do montażu aparatów modułowych w instalacjach natynkowych, gdzie wymagana jest szczelna obudowa i możliwość kontroli stanu zabezpieczeń bez otwierania pokrywy. Jednorzędowa konstrukcja na 12 modułów pozwala na szybkie rozmieszczenie wyłączników, styczników i innych urządzeń modułowych, a przezroczyste drzwi z wycięciem dają stały wgląd w sygnalizację aparatów. Obudowa w kolorze szarym RAL 7035 wykonana jest z tworzywa ABS, co zapewnia odporność mechaniczną IK08 i stabilność wymiarową w typowych warunkach instalacyjnych.

Konstrukcja obudowy i ochrona

Obudowa ma wymiary 310 mm szerokości, 246 mm wysokości i 145 mm głębokości, przy głębokości zabudowy 70 mm i wewnętrznej głębokości 60 mm. Stopień ochrony IP65 gwarantuje szczelność na pył i strumienie wody, co sprawdza się w garażach, warsztatach, piwnicach i innych pomieszczeniach narażonych na kurz i wilgoć. Klasa ochronności II oznacza izolację całkowitą, a drzwi transparentne z otworem pozwalają na obserwację stanu aparatów bez demontażu pokrywy. Zamknięcie typu innego, bez zamka, umożliwia szybki dostęp serwisowy, a uszczelnienie obudowy utrzymuje parametry nawet przy zmianach temperatury w zakresie -25 °C - 40 °C.

Montaż i wyposażenie wewnętrzne

Montaż jest natynkowy na ścianę pustą, bez płyty montażowej. Wewnątrz znajduje się szyna DIN na jeden rząd 12 modułów, a konstrukcja umożliwia rozbudowę. Przewody wprowadza się przez metryczne otwory kablowe na górze, dole, boku i tylnej płycie, z możliwością zastosowania zaślepek. Fabrycznie przygotowane są szyny wsporcze, oznaczniki obwodów, pokrywa rezerwowej sekcji na 6 jednostek modułowych oraz zaciski PE i N na śrubach. Zaciski przyjmują przekroje PE: 6 x 2,5 mm2 - 6 mm2 + 6 x 4 mm2 - 10 mm2 + 1 x 10 mm2 - 25 mm2 + 1 x 16 mm2 - 35 mm2 oraz analogicznie N. Śruby mocujące można plombować, co wspiera zabezpieczenie przed nieuprawnioną ingerencją.

Parametry pracy i zgodność

Urządzenie pracuje przy napięciu znamionowym 415 V AC i częstotliwości 50 Hz, z napięciem izolacji Ui = 1000 V AC oraz wytrzymałością na impuls 3,3 kV. Spełnia wymagania norm EN 62208 i IEC/EN 60670-24, jest zgodne z RoHS. Rozpraszanie ciepła przy temperaturze otoczenia 35 °C wynosi 20 W przy ?T 20 °C i 40 W przy ?T 35 °C w pomiarze według IEC 60890 dla pojedynczej obudowy ściennej. Masa obudowy to 1,41 kg, a materiał ochronny osłon przeciwporażeniowych to tworzywo sztuczne.
