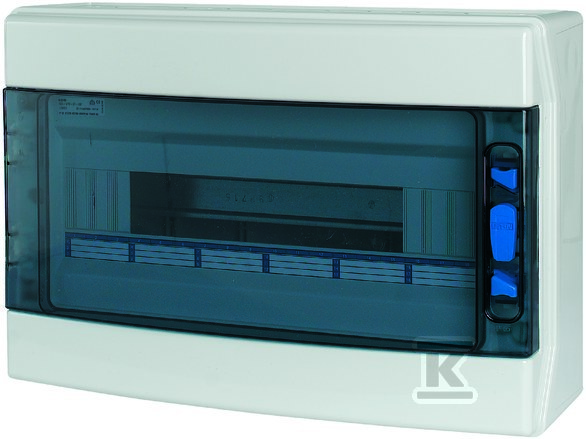

Rozdzielnica natynkowa IP65 IKA-1/18-ST 174200

Natynkowa rozdzielnica modułowa do instalacji wymagających szczelnej ochrony

Obudowa IKA-1/18-ST przeznaczona jest do montażu aparatów modułowych na szynie DIN w rozdzielnicach instalacyjnych. Wykonana z tworzywa ABS w kolorze szarym RAL 7035, przeznaczona jest do montażu powierzchniowego wewnątrz pomieszczeń, a dzięki klasie szczelności IP65 sprawdza się również w miejscach narażonych na kurz i strugi wody. Przejrzyste drzwi z wycięciem pozwalają na szybką kontrolę stanu aparatury bez konieczności otwierania pokrywy, a konstrukcja całkowicie izolowana zapewnia klasę ochronności II.

Konstrukcja i materiały

Obudowa ma wymiary zewnętrzne 418 mm szerokości, 286 mm wysokości i 145 mm głębokości. Głębokość wewnętrzna wynosi 60 mm, a głębokość zabudowy 70 mm, co daje swobodę prowadzenia przewodów i montażu osprzętu. Materiał ABS zapewnia odporność mechaniczną na poziomie IK08. Pokrywa w formie drzwi jest transparentna, bez zamka, z typem zamknięcia innym niż standardowy zamek. Kolor szary RAL 7035 utrzymuje spójny wygląd z serią IKA. Konstrukcja nie posiada płyty montażowej, a możliwość rozbudowy pozwala na adaptację układu aparatów w przyszłości. Na górze, dole, z boku i na tylnej płycie przewidziano metryczne otwory kablowe.

Montaż i wyposażenie

Rozdzielnica przeznaczona jest do montażu natynkowego. Wewnątrz znajduje się szyna DIN do montażu aparatów modułowych w układzie jednej rzędu na 18 modułów. Szerokość wyrażona liczbą modułów to 18 M, co odpowiada typowej szerokości rozdzielnicy mieszkaniowej i przemysłowej. W komplecie przewidziano listwy zaciskowe PE i N z zaciskami śrubowymi. Sekcja rezerwowa z pokrywą na 6 jednostek modułowych ułatwia późniejsze rozbudowy. Brak listwy zaciskowej przewodu neutralnego i uziemienia w formie oddzielnych szyn nie ogranicza zastosowania, ponieważ zaciski PE i N są zintegrowane z konstrukcją.

Parametry pracy i zgodność

Urządzenie pracuje w zakresie temperatur od -25 °C do +40 °C, co pozwala na montaż w nieogrzewanych pomieszczeniach technicznych. Znamionowe napięcie robocze wynosi 415 V AC przy częstotliwości 50 Hz, napięcie izolacji 1000 V AC / 1500 V DC, a wytrzymałość udarowa to 3,3 kV. Stopień ochrony IP65 gwarantuje szczelność na pył i strugi wody, a klasa ochronności II oznacza całkowitą izolację. Konstrukcja spełnia wymagania norm EN 62208 oraz IEC/EN 60670-24. Dysypacja ciepła przy temperaturze otoczenia 35 °C wynosi 27 W przy ?T 20 °C i 54 W przy ?T 35 °C, obliczona zgodnie z IEC 60890.
