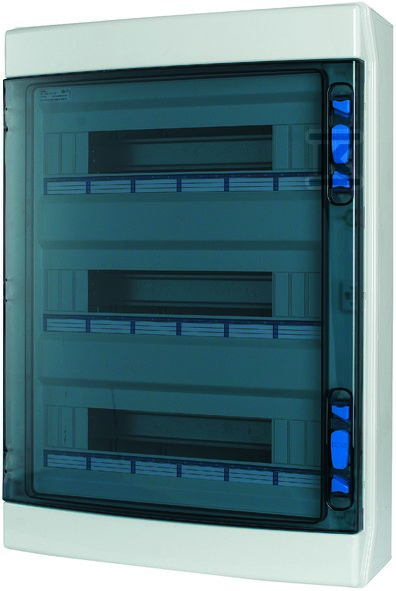

Rozdzielnica natynkowa IP65 IKA-3/54-ST 174202

Rozdzielnica modułowa 3x18 z klasą szczelności IP65 do montażu natynkowego

Trzyrzędowa rozdzielnica natynkowa z transparentnymi drzwiami przeznaczona jest do montażu aparatury modułowej w instalacjach wymagających wysokiej szczelności. Obudowa z tworzywa sztucznego ABS w kolorze szarym RAL 7035 zapewnia czytelny dostęp do aparatury bez konieczności otwierania, a jednocześnie chroni wnętrze przed pyłem i strugą wody z każdego kierunku. Konstrukcja 3 x 18 modułów daje 54 pola montażowe na szynach DIN, z możliwością rozbudowy, co sprawdza się w rozdzielnicach głównych i podrozdzielnicach obiektowych.

Konstrukcja obudowy i wymiary

Obudowa wykonana jest z tworzywa sztucznego, w wersji szarej RAL 7035, z drzwiami transparentnymi typu pojedyncze z otworem. Wysokość 586 mm, szerokość 418 mm i głębokość 145 mm tworzą kompaktowy gabaryt do montażu na ścianie. Głębokość wewnętrzna wynosi 60 mm, a głębokość montażowa 70 mm, co pozwala na swobodne ułożenie przewodów i aparatury. Drzwi nie są sygnalizujące, nie ma zamka, a rodzaj zamknięcia określony jest jako inny. Stopień ochrony IP65 zapewnia całkowitą szczelność na pył oraz odporność na tryskającą wodę, a odporność mechaniczna IK08 zwiększa wytrzymałość na uderzenia. Klasa ochronności II oznacza izolację całkowitą, a urządzenie nie posiada płyty montażowej.

Montaż, układ wewnętrzny i przeznaczenie

Przeznaczenie to montaż natynkowy na ścianie, w pomieszczeniach wewnętrznych. Wewnątrz znajduje się szyna DIN, a układ to 3 rzędy po 18 modułów, czyli 54 moduły. Możliwość rozbudowy pozwala na późniejsze powiększenie rozdzielnicy. Pokrywa z otworem ułatwia wprowadzenie przewodów, a transparentne drzwi umożliwiają kontrolę stanu aparatury bez otwierania. Materiał nie jest stabilny na promieniowanie UV, dlatego zastosowanie jest zalecane wewnątrz budynków. Zakres temperatur pracy to -25 °C do 40 °C, a znamionowe napięcie AC wynosi 415 V przy częstotliwości 50 Hz.

Warunki pracy i zgodność normatywna

Urządzenie spełnia wymagania norm EN 62208 oraz IEC/EN 60670-24 i jest zgodne z RoHS. Wytrzymałość napięciowa na częstotliwości sieciowej Ui wynosi 1000 V AC, a wytrzymałość na przepięcia łączeniowe to 3,3 kV. Stopień ochrony IP65 potwierdzony jest w dokumentacji jako ochrona przed pyłem i wodą, a klasa ochronności II eliminuje konieczność uziemienia obudowy. Rozdzielnica przeznaczona jest do instalacji końcowych w systemach niskiego napięcia, w warunkach suchych i wilgotnych pomieszczeń wewnętrznych, gdzie wymagana jest wysoka szczelność i czytelność aparatury.
