Rozdzielnica natynkowa IP65 bez szyn IKA-2/24-ST-OT 174207

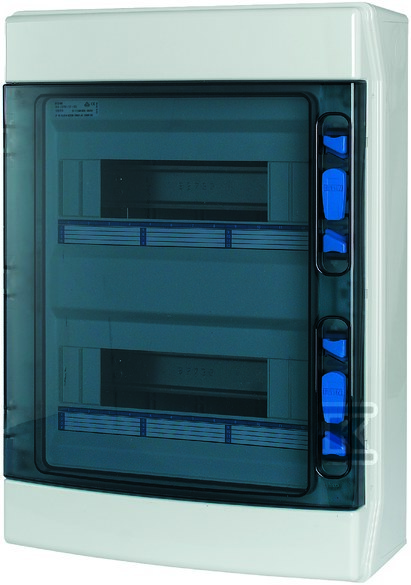

Rozdzielnica natynkowa IP65 z transparentnymi drzwiami do instalacji końcowych

Rozdzielnica przeznaczona do montażu powierzchniowego w instalacjach końcowych. Obudowa z tworzywa sztucznego ABS w kolorze szarym RAL 7035, z pojedynczymi drzwiami transparentnymi z wycięciem. Konstrukcja bez zamka, z możliwością plombowania śrub mocujących. Wymiary zewnętrzne 310 mm szerokości, 436 mm wysokości i 145 mm głębokości, przy głębokości wewnętrznej 60 mm. Masa ok. 2,51 kg.

Konstrukcja i materiały

Obudowa wykonana jest z tworzywa sztucznego ABS, z osłoną ochronną również z tworzywa. Drzwi są transparentne, co pozwala na szybką kontrolę stanu aparatury bez otwierania. Pokrywa ma formę drzwi pojedynczych z wycięciem, a rodzaj zamknięcia określono jako inny. Śruby mocujące można plombować, a w komplecie znajdują się szyny wsporcze dla urządzeń oraz zaślepki. Brak listew zaciskowych przewodu neutralnego i uziemienia, brak płyty montażowej. Materiał i kolorystyka utrzymują spójny wygląd z serią standardową.

Montaż i zastosowanie

Przeznaczona do montażu natynkowego na ścianie, z szyną DIN. Szerokość wyrażona liczbą modułów to 12 na rząd, przy dwóch rzędach daje 24 miejsca na aparaturę modułową. Możliwość rozbudowy jest przewidziana w konstrukcji. Wejścia kablowe metryczne znajdują się na górze, dole, boku i na tylnej płycie. Głębokość wbudowania wynosi 70 mm, a wymiary wbudowania wysokości i szerokości to 0 mm, co potwierdza charakter natynkowy. Praca w temperaturze otoczenia od -25 °C do 40 °C, zastosowanie wewnętrzne na miejscu instalacji. Napięcie znamionowe AC 415 V, częstotliwość styków 50 Hz, napięcie izolacji Ui = 1000 V AC. Odprowadzanie ciepła przy 35 °C otoczenia to 30 W przy ?T 20 °C i 59 W przy ?T 35 °C wg IEC 60890.

Bezpieczeństwo i zgodność

Stopień ochrony obudowy IP65 zapewnia szczelność na pył i strumienie wody. Odporność mechaniczna IK08. Klasa ochronności II, czyli izolacja całkowita, bez konieczności uziemienia obudowy. Zgodność z normami IEC/EN 60670-24 i EN 62208, zgodność RoHS. Funkcje obejmują możliwość rozbudowy, podstawowe urządzenie i możliwość plombowania.
