Łącznik krzywkowy In=32A, P=13 kW T3-8-8372/E 080822

Przełącznik krzywkowy serii T3 do montażu czołowego 32 A

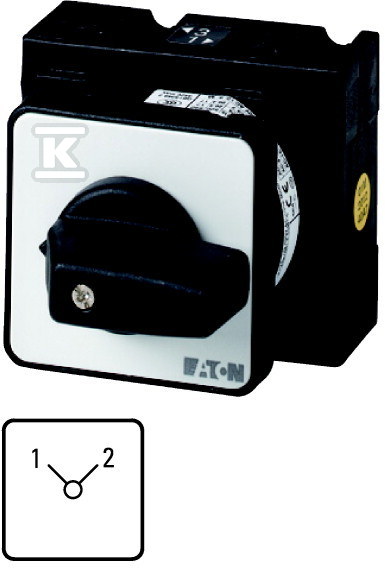

EATON series T3 T3-8-8372/E to 8-biegunowy łącznik krzywkowy z 16 stykami przeznaczony do ręcznego przełączania obwodów o znamionowym prądzie ciągłym 32 A. Urządzenie pracuje w układzie utrzymującym z kątem przełączania 90° i oznaczeniem 1-2 na froncie, bez pozycji 0 i bez styków pomocniczych. Krótką obrotową rączkę i płytę czołową wykonano w wersji do montażu wpuszczanego, co pozwala na dyskretne osadzenie w panelu sterowniczym.

Budowa, materiał i montaż

Obudowa z tworzywa sztucznego ma wymiary 160 mm długości, 61 mm szerokości i 54 mm wysokości przy masie 0,412 kg. Stopień ochrony strony czołowej to IP65 oraz NEMA 12, a całość jest odporna na warunki przemysłowe w klasie zanieczyszczeń 3 i kategorii przepięciowej III. Montaż wpuszczany umożliwia dowolne ustawienie pozycji montażowej, a czarna rączka typu thumb grip zapewnia pewne sterowanie ręczne.

Połączenia głównych styków realizowane są śrubowo. Śruby zaciskowe M4 dokręca się momentem 1,6 Nm. Zakres zacisków obejmuje przewody stałe i giętkie 1 x 1-6 mm2 oraz 2 x 1-6 mm2, a w wersji z tulejkami do DIN 46228 1 x 0,75-4 mm2 i 2 x 0,75-4 mm2. W oznaczeniu AWG to 14-10. Konstrukcja bez powrotu do położenia 0 i bez pozycji zerowej zapewnia stałe utrzymanie wybranej pozycji przełącznika.

Parametry elektryczne i wytrzymałość

Znamionowy prąd ciągły Iu wynosi 32 A, a znamionowe napięcie pracy AC sięga maksymalnie 690 V. W kategorii AC-3 przy 380/400 V, 50 Hz urządzenie przenosi moc 12 kW, co w praktyce oznacza sterowanie silnikami i odbiornikami o tym zakresie. Prąd znamionowy pracy Ie dla AC-3 przy 400 V podawany w ETIM to 23,7 A, a w danych producenta dla pracy gwiazda-trójkąt deklarowane są 32 A przy 230 V, 400 V i 500 V.

Zdolność łączeniowa przy 400/415 V wynosi 260 A, przy 220/230 V również 260 A, przy 500 V 240 A, a przy 660/690 V 170 A. Zdolność łączeniowa łączeniowa do 690 V to 320 A. Prąd wytrzymywany krótkotrwały Icw wynosi 650 A przez 1 s, a warunkowy prąd zwarciowy Iq to 1 kA. Napięcie udarowe wytrzymywane Uimp to 6000 V AC, a izolacja bezpieczna między stykami to 440 V AC zgodnie z EN 61140.

Żywotność mechaniczna to 500 000 operacji przy częstotliwości pracy do 1200 operacji/h. Odporność na wstrząsy to 15 g zgodnie z IEC/EN 60068-2-27 dla półsinusoidy 20 ms. Zakres temperatury pracy to od -25 °C do 50 °C, co pozwala na zastosowanie w nieogrzewanych szafach i pomieszczeniach przemysłowych.

Zastosowanie i zgodność

Urządzenie klasyfikowane jest jako control switch i reverser typu changeover. Brak styków pomocniczych rozwiernych, zwiernych i przełącznych upraszcza schematy, w których potrzebne jest jedynie przełączanie mocy między dwoma źródłami lub obwodami, np. 1-2. Liczba jednostek stykowych to 8, a liczba biegunów 8.

Zgodność potwierdzają certyfikaty CE, IEC/EN 60947, IEC/EN 60947-3, IEC/EN 60204, CSA-C22.2 No. 60947-4-1-14, CSA-C22.2 No. 94, VDE 0660, UL 60947-4-1. Parametry bezpieczeństwa zgodne z EN ISO 13849-1 podane są w wartościach B10d z tabeli C.1 normy.
