Łącznik krzywkowy In=100A, P=30 kW T5-4-8213/E 096014

Przełącznik krzywkowy 4-biegunowy Eaton Moeller T5 do ręcznego sterowania silnikami i odbiornikami

Ręczne przełączanie między dwoma źródłami lub pozycjami pracy z wyraźnym położeniem wyłączenia zapewnia łącznik krzywkowy serii T5 w wersji 4-biegunowej z oznaczeniem T5-4-8213/E. Urządzenie pracuje w układzie 1-0-2 z utrzymaniem położenia, ma krótki element wykonawczy w formie czarnej rączki obrotowej i jest przeznaczone do montażu czołowego. Cztery jednostki stykowe dają osiem styków głównych, a przednia strona z klasą IP65 i NEMA 12 pozwala na montaż w miejscach narażonych na zapylenie i zachlapanie.

Budowa, montaż i obsługa

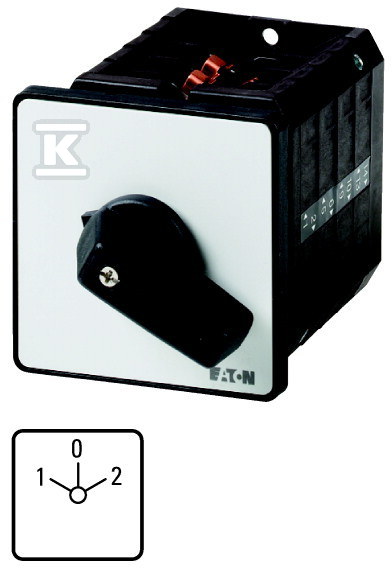

Obudowa z tworzywa sztucznego ma wymiary 141 mm głębokości, 88 mm wysokości i 88 mm szerokości przy masie 0,725 kg. Na froncie znajduje się czarna krótka rączka obrotowa z tabliczką 1-0-2 i pozycją 0 Off. Kąt przełączania wynosi 60°, funkcja jest utrzymywana, bez powrotu sprężynowego do zera. Montaż jest czołowy, flush mounting, z możliwością ustawienia położenia montażowego według wymagań.

Połączenia styków głównych to połączenie śrubowe M6 z momentem dokręcania 4 Nm. Przekroje zacisków:

• przewody pełne / wielodrutowe 1 x 2,5 - 35 mm2 lub 2 x 2,5 - 16 mm2
• przewody elastyczne z tulejką 1 x 1 - 25 mm2 lub 2 x 1,5 - 10 mm2, tulejki wg DIN 46228

Brak styków pomocniczych zwiernych, rozwiernych i przełącznych. Liczba biegunów to 4, znamionowy prąd ciągły Iu 100 A.

Parametry elektryczne i wytrzymałość

Znamionowy prąd ciągły Iu wynosi 100 A, a znamionowy prąd pracy Ie dla AC-3 przy 400 V to 55 A. Moc znamionowa pracy AC-3 przy 380/400 V, 50 Hz to 30 kW, przy 415 V również 30 kW, przy 690 V 15 kW. W kategorii AC-23A urządzenie osiąga 55 kW przy 400 V, 30 kW przy 220/230 V i 30 kW przy 690 V. W układzie gwiazda-trójkąt przy 380/400 V moc wynosi 45 kW.

Napięcie robocze AC do 600 V, napięcie udarowe wytrzymywane Uimp 6000 V AC, kategoria przepięciowa III. Zdolność łączeniowa do 690 V cos phi wg IEC/EN 60947-3 to 950 A łączeniowa i 740 A wyłączalna przy 400/415 V, 760 A przy 220/230 V, 590 A przy 500 V i 420 A przy 660/690 V. Prąd zwarciowy warunkowy Iq 2 kA, wytrzymałość zwarciowa krótkotrwała Icw 1,7 kA przez 1 s. Zalecana ochrona przed zwarciem to bezpiecznik 100 A gG/gL. Bezpieczna izolacja między stykami 440 V AC wg EN 61140.

Trwałość mechaniczna to 500 000 operacji przy częstotliwości pracy do 1200 operacji/h. Odporność na udar 15 g wg IEC/EN 60068-2-27, półsinus 20 ms. Dysypacja ciepła na biegun przy 100 A to 7,5 W, a całkowita Pvid 0 W przy parametrach znamionowych.

Zastosowanie i warunki pracy

Urządzenie nadaje się do ręcznego załączania, wyłączania i przełączania silników, grzałek i innych odbiorników trójfazowych z potrzebą wyraźnego położenia 0. Dzięki pozycji 0 Off i oznaczeniu 1-0-2 instalator łatwo odczytuje stan, a użytkownik końcowy ma pewność rozłączenia.

Zakres temperatur pracy od -25 °C do 50 °C, w obudowie od -25 °C do 40 °C. Wytrzymałość klimatyczna na wilgotne ciepło cykliczne wg IEC 60068-2-30 i stałe wg IEC 60068-2-78. Stopień ochrony strony czołowej IP65 i NEMA 12 zapewnia odporność na pył i zachlapanie.

Zgodność z IEC/EN 60204, IEC/EN 60947-3, IEC/EN 60947, VDE 0660. Parametry bezpieczeństwa wg EN ISO 13849-1 z wartościami B10d z tabeli C.1, niezawodność obwodu sterowniczego 1 awaria na 100 000 operacji przy 24 V DC, 10 mA.
