Łącznik krzywkowy In=100A, P=30 kW T5-4-8294/Z 095984

Przełącznik krzywkowy Eaton serii T5 do sterowania silnikami i obwodami mocy do 100 A

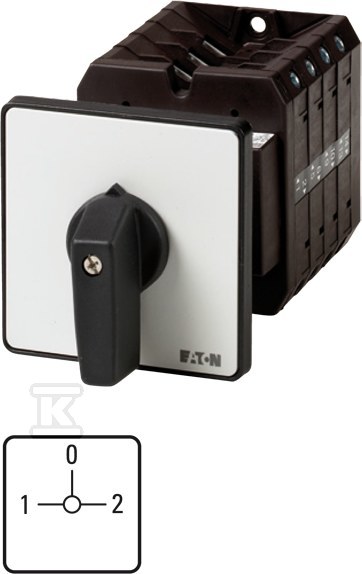

Przełącznik krzywkowy T5-4-8294/Z to czterobiegunowe urządzenie z serii Eaton T5 przeznaczone do ręcznego przełączania obciążeń w instalacjach przemysłowych i maszynowych. Wykonanie z tworzywa sztucznego, krótka rączka obrotowa i frontowa tabliczka z oznaczeniem 1-0-2 pozwalają na szybką identyfikację położenia. Rastujące przełączanie pod kątem 90° z wyraźną pozycją 0 zapewnia pewne odłączenie i bezpieczną obsługę. Urządzenie jest przeznaczone do montażu pośredniego, montażu od tyłu oraz do mocowania na podłodze i na froncie, przy dowolnej pozycji zabudowy.

Budowa, montaż i warunki środowiskowe

Obudowa z tworzywa sztucznego ma wymiary 88 mm szerokości, 88 mm wysokości i 182 mm głębokości przy masie 0,778 kg. Zajmuje 4 jednostki modułowe. Front spełnia klasę szczelności IP65 i NEMA 12, całość urządzenia IP65 NEMA 1. Dzięki temu przełącznik nadaje się do pracy w zapylonych i wilgotnych warunkach, a zakres temperatur pracy od -25 °C do 50 °C, w wersji zakapsułkowanej od -25 °C do 40 °C, rozszerza możliwości zastosowania. Odporność na wstrząsy 15 g wg IEC/EN 60068-2-27 i klasa klimatyczna z testem wilgotnego ciepła stałego i cyklicznego wg IEC 60068-2-78 i IEC 60068-2-30 potwierdzają stabilność w zmiennych warunkach. Mechaniczna trwałość 500 000 przełączeń przy częstotliwości do 1 200 przełączeń/h zapewnia długą żywotność w sterowaniu napędami.

Parametry pracy, bezpieczeństwo i zgodność

Znamionowy prąd ciągły Iu wynosi 100 A, a znamionowy prąd pracy Ie w kategorii AC-3 przy 400 V to 55 A, co odpowiada mocy 30 kW przy 380/400 V 50 Hz. W kategorii AC-23A przy 400/415 V urządzenie przenosi 100 A, a w AC-21 przy 440 V również 100 A. Maksymalne napięcie pracy AC to 600 V, kategoria przepięciowa III, stopień zanieczyszczenia 3, wytrzymałość na napięcie udarowe 6 000 V AC. Bezpieczne oddzielenie między stykami 440 V AC spełnia wymagania EN 61140. Liczba styków głównych to 8, bez styków pomocniczych. Przełącznik jest rastujący z pozycją 0, bez powrotu do zera, co eliminuje przypadkowe załączenie. Spełnia normy IEC/EN 60204, IEC/EN 60947, VDE 0660 i IEC/EN 60947-3.

Podłączenie i praktyczne zastosowanie

Styki główne mają połączenie śrubowe M6 z momentem dokręcania 4 Nm. Przekroje zacisków: przewody jednodrutowe i wielodrutowe 1 x 2,5 - 35 mm2 lub 2 x 2,5 - 16 mm2, przewody cienkodrutowe z tulejką 2 x 1,5 - 10 mm2 lub 1 x 1 - 25 mm2 wg DIN 46228. Schemat 1-0-2 z 4 biegunami umożliwia przełączanie między dwoma źródłami lub obwodami z wyraźnym wyłączeniem. Brak styków pomocniczych upraszcza okablowanie, a krótka rączka obrotowa pozwala na obsługę w ograniczonej przestrzeni. Urządzenie sprawdza się w rozruchach gwiazda-trójkąt, przełączaniu silników, grzałek i innych odbiorników mocy, gdzie wymagane jest ręczne, pewne i widoczne sterowanie z pozycją wyłączenia.
