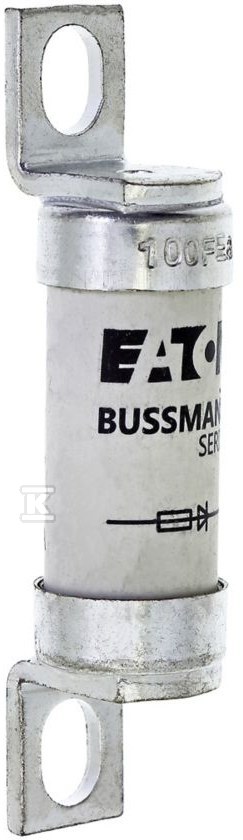

Wkładka szybka, 100 A, AC 690 V, DC 500 V, BS88, 19 x 77 mm, aR, BS 100FE

Szybka wkładka bezpiecznikowa klasy aR 100 A do obwodów AC 690 V i DC 500 V

Wkładka szybka typu BS88 o rozmiarze 19 x 77 mm zapewnia ochronę zwarciową elementów półprzewodnikowych w instalacjach prądu przemiennego i stałego. Jednorurowa konstrukcja z offsetowymi zaciskami śrubowymi przeznaczona jest do pracy w układach o wysokich wymaganiach dotyczących szybkości wyłączania i niskiego napięcia łuku. Dzięki kategorii użytkowania aR nadaje się do zabezpieczania obwodów, w których liczy się selektywność i minimalny czas zadziałania.

Zastosowanie i charakterystyka pracy

Urządzenie pracuje w kategorii aR zgodnie z IEC 60269, czyli do ochrony zwarciowej półprzewodników. Napięcie znamionowe AC wynosi 690 V według IEC, 700 V według UL, a napięcie znamionowe DC to 500 V. Prąd znamionowy to 100 A przy prądzie AC/DC.

Zdolność łączeniowa sięga 200 kA, a przerwanie wynosi 200 kA RMS Sym oraz 50 kA DC przy 500 V DC. Strata mocy przy prądzie znamionowym to 23 W. Pre-arc I2t wynosi 470, a clearing I2t to 1800 przy 415 V i 2800 przy 660 V, co przekłada się na bardzo szybkie odcinanie prądu zwarciowego.

Typowe zastosowania to:

• ochrona półprzewodników
• wspólna szyna DC
• napędy prądu stałego
• przekształtniki / prostowniki mocy
• rozruszniki z obniżonym napięciem

Wkładka nie posiada wskaźnika zadziałania i nie ma kodu koloru.

Budowa, montaż i wymiary

Kształt to offsetowe zaciski śrubowe, połączenie blade end x blade end, montaż na szpilce stud. Otwory montażowe M6, rozstaw przyłączy 61,8 mm. Wymiary gabarytowe to ok. 82 mm długości/głębokości, 39 mm wysokości i 91 mm szerokości, masa ok. 41,2 g. Rozmiar zgodny z normą brytyjską BS88, 19 x 77 mm.

Konstrukcja nie ma izolowanych metalowych uchwytów IMGL. Brak wskaźnika zadziałania ułatwia integrację z dodatkowymi akcesoriami sygnalizacyjnymi.

Zgodność i warunki eksploatacji

Produkt spełnia wymagania CE Marked i RoHS Compliant. Zgodny z BS88-4 oraz IEC 60269-4. System bezpiecznikowy według IEC 60269 klasyfikowany jako Inne, rodzaj budowy również Inne.

Wkładka nadaje się do współpracy z zestawem wskaźnika zadziałania, wskaźnikiem oraz adapterami mikroprzełącznika. Praca w układach AC/DC wymaga zachowania parametrów napięciowych i prądowych podanych przez producenta.
