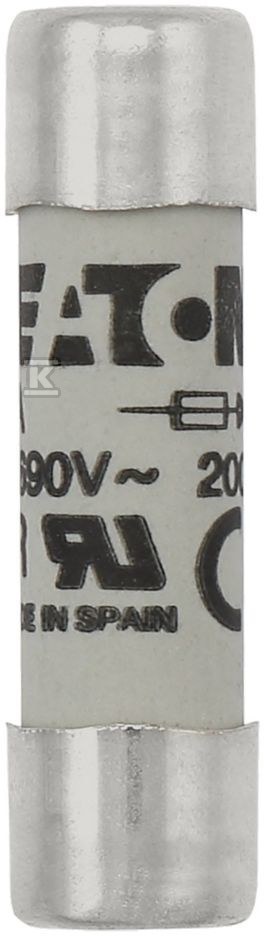

Wkładka szybka, 4 A, AC 690 V, 10 x 38, gR, IEC, UL FWP-4G10F

Wkładka bezpiecznikowa szybka 10 x 38 mm klasy gR do ochrony półprzewodników

Wkładka szybka FWP-4G10F to ceramiczna wkładka cylindryczna 10 x 38 mm klasy gR przeznaczona do pełnego zakresu ochrony półprzewodników i układów napędowych. Znamionowy prąd 4 A przy napięciu 690 V AC / 500 V DC oraz wysoka zdolność wyłączania pozwalają na zastosowanie w obwodach, gdzie wymagana jest szybka reakcja na zwarcie i przeciążenie bez uszkadzania chronionych elementów.

Zastosowanie i ochrona półprzewodnikowa

Kategoria użytkowania gR zgodnie z IEC 60269 oznacza ochronę elementów półprzewodnikowych przed skutkami zwarć i przeciążeń. Charakterystyka szybkiego działania ogranicza przepięcia i prądy udarowe, co przekłada się na mniejsze wartości I2t. Pre-arcing I2t wynosi 5,6, a całkowite I2t przy 690 V AC to 17, co ogranicza energię oddawaną do obwodu w czasie zadziałania.

Prąd znamionowy 4 A jest utrzymywany w zakresie częstotliwości 45 Hz - 62 Hz. Zdolność wyłączania sięga 200 kA AC przy napięciu znamionowym, a w DC 50 kA, co zapewnia skuteczne gaszenie łuku w instalacjach napędowych i prostownikowych. Napięcie robocze 690 V AC / 500 V DC pozwala na użycie w przekształtnikach, DC common bus, napędach prądu stałego oraz w obwodach zabezpieczających moduły mocy.

W praktyce wkładka chroni tranzystory, tyrystory i diody przed skutkami zwarcia, a jednocześnie toleruje krótkotrwałe prądy rozruchowe typowe dla układów napędowych. Niskie straty mocy 2,05 W przy prądzie znamionowym i 1,13 W przy 80 % In ograniczają nagrzewanie w gęsto upakowanych rozdzielnicach.

Budowa i parametry pracy

Korpus ceramiczny zapewnia stabilność mechaniczną i dobrą izolację termiczną. Złącza typu ferrule end x ferrule end ułatwiają montaż w standardowych podstawach. Wersja non indicating nie posiada wskaźnika zadziałania, co upraszcza konstrukcję i obniża koszt w aplikacjach, gdzie sygnalizacja nie jest wymagana.

Wymiary 38 mm długości i 10 mm średnicy mieszczą się w klasie 10 x 38 mm. Masa 7,7 g pozwala na lekką i zwartą budowę rozgałęźników. Straty mocy na poziomie 2,05 W przy pełnym obciążeniu oznaczają mniejsze obciążenie termiczne podstawy i mniejszą potrzebę deratingu w obudowach o ograniczonej wentylacji.

Dzięki szybkiemu ograniczeniu prądu wkładka ogranicza czas narażenia półprzewodników na przeciążenie, co w układach z częstymi cyklami pracy przekłada się na dłuższą żywotność chronionych elementów.

Kompatybilność i normy

Produkt spełnia wymagania IEC 60269-4 oraz UL 248-13 i jest oznaczony jako UL Recognized. Znak CE i zgodność z RoHS potwierdzają dopuszczenie do stosowania w instalacjach elektrycznych w Europie. Klasa gR zapewnia pełny zakres ochrony, a konstrukcja ferrule jest kompatybilna z modularnymi podstawami CHM, powszechnie stosowanymi w szafach sterowniczych.

Dostępne są wersje z wyzwalaczem striker do współpracy z podstawami CH z sygnalizacją mechaniczną lub mikroprzełącznikiem. Standardowe opakowanie i minimalne zamówienie 10 sztuk ułatwiają planowanie zapasów w serwisach i produkcji.
