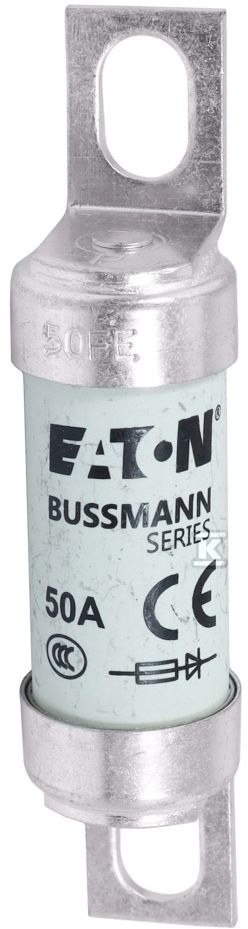

Wkładka szybka, 50 A, AC 690 V, DC 500 V, BS88, 19 x 77 mm, aR, BS 50FE

Szybka wkładka bezpiecznikowa aR do ochrony półprzewodników i napędów stałego

Wkładka szybka klasy aR o prądzie znamionowym 50 A przeznaczona jest do ochrony zwarciowej elementów półprzewodnikowych i obwodów o dużym udziale prądów szczytowych. Znamionowe napięcie AC 690 V i DC 500 V pozwala na zastosowanie zarówno w sieciach trójfazowych niskiego napięcia, jak i w szynach DC i prostownikach. Charakterystyka aR oznacza bardzo szybkie zadziałanie przy zwarciu, co ogranicza czas przepływu prądu uszkodzeniowego i chroni wrażliwe moduły mocy przed termicznym i dynamicznym przeciążeniem.

Konstrukcja jednorurkowa z ceramicznym korpusem i odgiętymi szpilkami mocującymi zapewnia stabilność mechaniczną i dobrą odprowadzalność ciepła. Rozstaw przyłączy 61,8 mm oraz otwory montażowe M6 umożliwiają montaż na płycie za pomocą śruby stud. Wymiary ok. 19 x 77 mm i masa 40,8 g pozwalają na zabudowę w ciasnych rozdzielnicach. Straty mocy przy prądzie znamionowym wynoszą 11 W, a brak wskaźnika zadziałania upraszcza budowę i ogranicza elementy ruchome.

Budowa i montaż

Korpus o długości ok. 76 mm i przekroju ok. 20 x 20 mm wykonany jest w technologii HRC, z odgiętymi tagami boltowymi. Połączenie typu blade end x blade end oraz orientacja offsetowa ułatwiają prowadzenie przewodów i zachowanie odpowiedniego odstępu izolacyjnego. Montaż stud z gwintem M6 zapewnia powtarzalny docisk i szybką wymianę bez demontażu sąsiednich elementów. Brak izolowanych metalowych obejm IMGL i brak koloru identyfikacyjnego oznacza uniwersalne zastosowanie w obwodach, gdzie identyfikacja odbywa się po oznaczeniu na obudowie rozdzielnicy.

Parametry elektryczne i ochrona

Znamionowy prąd 50 A przy napięciu AC 690 V i DC 500 V, w kategorii użytkowania aR zgodnie z IEC 60269, zapewnia selektywną ochronę półprzewodników. Zdolność łączeniowa 200 kA RMS symetrycznie w AC oraz 50 kA DC przy 500 V DC daje wysoki margines bezpieczeństwa w sieciach o dużej mocy zwarciowej. Wartość pre-arc I2t 103 i clearing I2t 380 przy 415 V oraz 600 przy 660 V opisują energię wyłączaną podczas zwarcia, co jest kluczowe przy doborze zabezpieczenia dla tyrystorów i tranzystorów mocy. Prąd zwarciowy 200 kA i szybkie działanie ograniczają przepięcia i przegrzewanie złączy.

Zastosowania i zgodność

Wkładka jest projektowana do ochrony półprzewodników, wspólnych szyn DC, napędów prądu stałego oraz przekształtników i prostowników mocy. Typ FE zgodny z brytyjskim standardem BS88 part 4 i IEC 60269-4, z certyfikacją UL Recognized oraz oznaczeniem CE i RoHS. Zgodność z BS88 i IEC 60269-4 potwierdza parametry w warunkach przemysłowych. Urządzenie nadaje się do współpracy z zestawami sygnalizacji zadziałania oraz mikroprzełącznikami adaptacyjnymi, co pozwala na zdalne monitorowanie stanu wkładki bez dodatkowych przeróbek rozdzielnicy.
