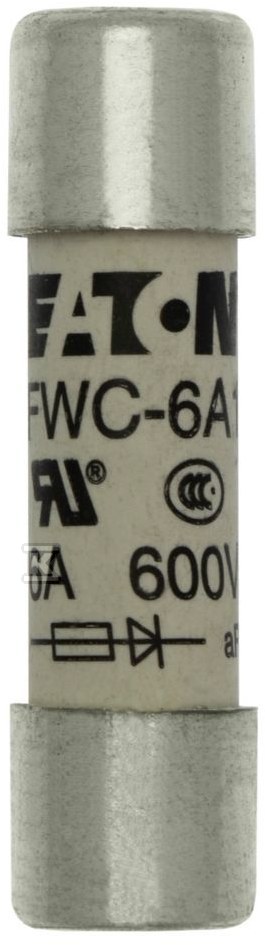

Wkładka szybka, 6 A, AC 600 V, 10 x 38 mm, aR, UL FWC-6A10F

Szybkie zabezpieczenie półprzewodników w obwodach AC i DC

Wkładka szybka 10 x 38 mm o charakterystyce aR zapewnia selektywną ochronę zwarciową elementów półprzewodnikowych w instalacjach przemiennych i stałopradowych. Prąd znamionowy 6 A przy napięciu 600 V AC i 700 V DC pozwala na zastosowanie w układach o średniej mocy, gdzie wymagana jest bardzo szybka reakcja na przepięcia i zwarcia. Ceramiczna budowa cylindra z końcówkami tulejkowymi ferrule x ferrule ułatwia montaż w standardowych podstawkach i zapewnia stabilny kontakt przy pracy ciągłej.

Konstrukcja ceramiczna i parametry pracy

Obudowa ceramiczna o długości 38 mm i średnicy 10 mm, z wysokością i szerokością ok. 11 mm, waży ok. 9 g. Rozwiązanie bez wskaźnika zadziałania utrzymuje kompaktowe gabaryty i niskie straty mocy na poziomie 1,5 W przy prądzie znamionowym. Niskie straty przekładają się na mniejsze nagrzewanie w pracy ciągłej.

Parametry łączeniowe wspierają ochronę wrażliwych układów:

• napięcie znamionowe AC 600 V, DC 700 V, typ napięcia AC/DC
• zakres częstotliwości 45-62 Hz
• klasa użytkowania zgodnie z IEC 60269, czyli ochrona zwarciowa elementów półprzewodnikowych
• charakterystyka szybka, wysoka prędkość wyłączania
• prąd wyłączalny 200 kA RMS sym. przy 600 V AC, 10 kA przy 700 V DC
• energia przedłukowa I2t 4 A2s, energia wyłączania 30 A2s

Połączenie ferrule end x ferrule end zapewnia powtarzalność montażu, a brak wybijaka upraszcza integrację w szafach sterowniczych. Wersja non-indicating jest przeznaczona do pracy w obwodach, w których sygnalizacja zadziałania odbywa się zewnętrznie.

Zastosowania przemysłowe i zgodność normatywna

Bezpiecznik jest projektowany do ochrony obwodów wspólnej szyny DC, napędów prądu stałego, przekształtników i prostowników oraz rozruszników z obniżonym napięciem. Dzięki niskiej energii przepuszczanej i niskiej rezystancji łuku sprawdza się tam, gdzie liczy się minimalizacja uszkodzeń tyrystorów i tranzystorów mocy.

Produkt FWC-6A10F spełnia wymagania:

• oznaczenie CE, zgodność RoHS
• UL Recognized, CSA Certified

Standardowe opakowanie kartonowe przewiduje 10 sztuk na karton. Masa kartonu ok. 0,1 kg ułatwia logistykę przy montażu seryjnym.
