Wkładka szybka, 6 A, AC 690 V, 10 x 38, gR, IEC, UL FWP-6G10F

Wysokoprądowa wkładka bezpiecznikowa cylindryczna 10 x 38 mm do ochrony półprzewodników

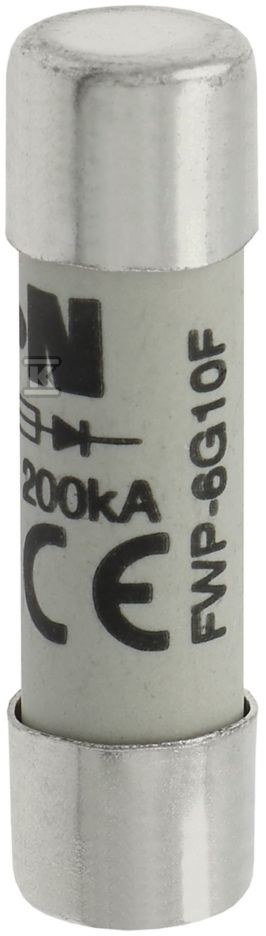

Wkładka FWP-6G10F z serii Eaton to ceramiczny bezpiecznik szybki 10 x 38 mm o prądzie znamionowym 6 A i klasie gR. Przeznaczona jest do pełnego zakresu ochrony elementów półprzewodnikowych przed skutkami zwarć i przeciążeń, z ferrule end x ferrule end i bez wskaźnika zadziałania. Napięcie znamionowe AC 690 V oraz DC 500 V pozwala na zastosowanie w napędach AC/DC, prostownikach i szynach DC, a wysoka zdolność wyłączania 200 kA zapewnia pewną selektywność w instalacjach przemysłowych.

Budowa i parametry pracy

Korpus ceramiczny w rozmiarze 10 mm x 38 mm zapewnia stabilność termiczną i ograniczenie łuku podczas zadziałania. Złącza typu ferrule po obu stronach ułatwiają montaż w standardowych oprawkach modułowych. Wkładka jest nieindykacyjna, bez elementu sygnalizującego zadziałanie.

Straty mocy przy prądzie znamionowym wynoszą 3 W, co przekłada się na niewielkie nagrzewanie w pracy ciągłej. Wartość pre-arcing I2t 16 oraz całkowite I2t 48 przy 690 V AC określają szybkość ograniczenia energii zwarciowej. Zdolność wyłączania 200 kA AC przy napięciu znamionowym 690 V AC i zakresie częstotliwości 45 Hz - 62 Hz pozwala na zastosowanie w sieciach przemysłowych 50/60 Hz. Masa ok. 7,6 g i kompaktowe wymiary ułatwiają zabudowę w ograniczonej przestrzeni.

Zastosowanie i kompatybilność

Klasa użytkowania gR zgodnie z IEC 60269 oznacza pełną ochronę zarówno przy przeciążeniu, jak i zwarciu, co jest wymagane w obwodach z elementami półprzewodnikowymi. W praktyce wkładka chroni falowniki, przekształtniki mocy, prostowniki oraz wspólne szyny DC.

Wkładka współpracuje z modułowymi oprawkami dla rozmiaru 10 x 38 mm. Dzięki temu instalator uzyskuje szybki montaż i wymianę bez konieczności demontażu całej aparatury.

Normy i certyfikacja

Produkt jest zgodny z IEC 60269-4 dla bezpieczników klasy gR oraz z UL Recognized Standard 248-13. Oznaczenie CE i zgodność RoHS potwierdzają spełnienie wymagań unijnych dotyczących bezpieczeństwa i ograniczenia substancji niebezpiecznych.

Charakterystyka pełnego zakresu zapewnia działanie zarówno w obszarze przeciążeń, jak i zwarć, co eliminuje potrzebę stosowania dwóch różnych zabezpieczeń w jednym obwodzie półprzewodnikowym.
