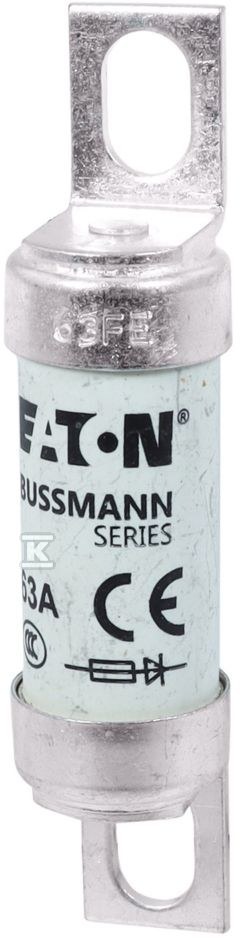

Wkładka szybka, 63 A, AC 690 V, DC 500 V, BS88, 19 x 77 mm, aR, BS 63FE

Szybka ochrona półprzewodników w obwodach AC i DC

Wkładka szybka klasy aR przeznaczona do ochrony zwarciowej elementów półprzewodnikowych w instalacjach przemysłowych i napędowych. Przeznaczona jest do pracy w sieciach przemiennych do 690 V IEC, 700 V UL oraz stałych do 500 V DC przy prądzie znamionowym 63 A. Charakterystyka aR oznacza selektywną, szybką reakcję na zwarcie, co ogranicza prąd uszkodzeniowy zanim dojdzie do uszkodzenia tyrystorów, tranzystorów mocy i innych elementów półprzewodnikowych.

Wykonanie jednorurowe z odgiętymi zaciskami śrubowymi zapewnia stabilne połączenie w rozbudowanych rozdzielnicach. Brak wskaźnika zadziałania i brak kodowania kolorystycznego upraszcza identyfikację w szafach, gdzie liczy się przede wszystkim parametr elektryczny i geometria montażowa.

Zastosowanie i parametry pracy

Urządzenie pracuje w kategorii aR zgodnie z IEC 60269, czyli jako ochrona zwarciowa elementów półprzewodnikowych. Napięcie znamionowe AC wynosi 690 V według IEC, 700 V według UL, a napięcie znamionowe DC 500 V. Prąd znamionowy 63 A jest utrzymywany przy stratach mocy ok. 12 W, co przekłada się na ograniczone nagrzewanie w ciągłej pracy.

Zdolność łączeniowa wynosi 200 kA RMS symetrycznie w AC, a w DC 50 kA przy 500 V DC. Wartość przedłukowa I2t to 135, a wartość wyłączania I2t 480 przy 415 V i 750 przy 660 V. Taki poziom wytrzymałości zwarciowej pozwala na zastosowanie w obwodach z dużymi prądami zwarciowymi, typowych dla napędów i przekształtników.

Typowe zastosowania to ochrona półprzewodników, wspólna szyna DC, napędy prądu stałego oraz przekształtniki i prostowniki mocy. Dzięki parametrom DC wkładka sprawdza się w układach falowników i zasilaczy impulsowych, gdzie wymagana jest szybka selektywność i wysoka zdolność przerwania.

Budowa i montaż

Konstrukcja typu FE o długości ok. 77 mm i wysokości ok. 19 mm z offsetowymi zaciskami śrubowymi umożliwia montaż na sztyfcie. Otwory montażowe M6 i rozstaw przyłączy 61,8 mm pozwalają na bezpośrednie połączenie z szynami i zaciskami w rozdzielnicy. Końcówki typu blade end x blade end ułatwiają szybkie podłączenie przewodów i szyn.

Masa ok. 40,4 g i kompaktowe gabaryty pozwalają na gęste rozmieszczenie w panelach sterowniczych. Brak izolowanych metalowych obejm zaciskowych IMGL oraz brak wskaźnika zadziałania utrzymują prostą, przemysłową formę. Orientacja zacisków offsetowych zwiększa dostęp do śrub w ciasnych szafach.

Zgodność i przeznaczenie

Wkładka jest projektowana i testowana zgodnie z BS88 część 4 oraz IEC 60269-4. Oznaczenia CE i zgodność RoHS potwierdzają spełnienie wymagań unijnych, a status UL Recognized umożliwia zastosowanie w instalacjach wymagających certyfikacji UL. System bezpiecznikowy klasyfikowany jest jako inny w ETIM, co odpowiada brytyjskiemu standardowi BS88.

Przeznaczenie przemysłowe obejmuje panele maszyn, rozdzielnice napędowe, instalacje OEM oraz systemy dystrybucji i sterowania energią. Niska wartość napięcia łukowego i dobra pojemność cykliczna wspierają pracę w układach z częstymi załączaniami i rozłączaniami.
