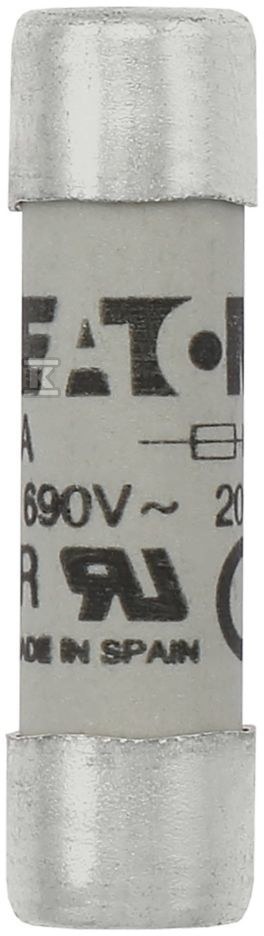

Wkładka szybka, 8 A, AC 690 V, 10 x 38, gR, IEC, UL FWP-8G10F

Szybka wkładka bezpiecznikowa klasy gR 10 x 38 mm do ochrony półprzewodników i napędów

Wkładka szybka serii FWP to ceramiczny bezpiecznik cylindryczny 10 x 38 mm przeznaczony do ochrony obwodów z napędami AC/DC oraz elementami półprzewodnikowymi. Konstrukcja zapewnia pełnozasięgową ochronę klasy gR zgodnie z IEC 60269-4, czyli zabezpieczenie zarówno przed skutkami zwarć, jak i przeciążeń. Dzięki wysokiej zdolności ograniczania prądu nadmiernego nadaje się do aplikacji, w których liczy się szybkie odcięcie energii przy zachowaniu selektywności w instalacji.

Zastosowanie i ochrona pełnego zakresu

Wkładka jest stosowana przede wszystkim w sterownikach napędów, falownikach i układach z tyrystorami, diodami oraz innymi elementami półprzewodnikowymi wymagającymi szybkiej ochrony. Klasa gR oznacza pełnozasięgową charakterystykę, która chroni zarówno sam półprzewodnik, jak i obwód zasilający. W praktyce instalator uzyskuje zabezpieczenie, które reaguje na impulsy zwarciowe bez niepotrzebnych zadziałań przy krótkotrwałych wzrostach prądu rozruchowego typowych dla napędów.

Kompatybilność z modularnymi podstawkami bezpiecznikowymi serii CH ułatwia montaż w rozdzielnicach przemysłowych. Dla rozmiaru 10 x 38 mm rekomendowane są podstawki, co pozwala na szybką wymianę wkładki bez demontażu całego toru. Wersje ze wskaźnikiem zadziałania są dostępne w ofercie producenta dla potrzeb sygnalizacji.

Parametry elektryczne i ograniczenie prądu

Wkładka pracuje przy napięciu znamionowym 690 V AC / 500 V DC, co pokrywa typowe sieci przemysłowe i instalacje napędowe. W rozmiarze 10 x 38 mm seria FWP obejmuje prądy znamionowe od 4 A do 32 A, a omawiana wersja to 8 A. Obudowa ceramiczna zapewnia stabilność termiczną i mechaniczną w warunkach pracy.

Straty mocy są niskie: ok. 0,97 W przy 0,8 In i 1,68 W przy prądzie znamionowym, co ogranicza nagrzewanie podstawki i pozwala na gęstsze upakowanie aparatów. Zdolność wyłączania wynosi 200 kA AC / 50 kA DC, a parametry ograniczania prądu to pre-arcing I2t 4,3 A2s oraz całkowite I2t 38 A2s przy 690 V AC. Takie wartości oznaczają bardzo krótkie czasy zadziałania przy zwarciu i skuteczną ochronę delikatnych elementów półprzewodnikowych.

Kompatybilność, montaż i normy

Wkładka spełnia wymagania IEC 60269-4 oraz jest rozpoznawana przez UL zgodnie ze standardem 248-13. Oznaczenie katalogowe FWP-8G10F wpisuje się w symbolikę FWP-(amp)G10F dla rozmiaru 10 x 38 mm. Minimalna ilość opakowaniowa to 10 sztuk, co jest praktyczne przy uzupełnianiu zapasów na obiekcie.

Montaż w podstawkach serii CH zapewnia prawidłowy kontakt i odprowadzenie ciepła. Dzięki zwartym wymiarom 10 x 38 mm wkładka pasuje do standardowych rozstawów w rozdzielnicach napędowych i szafach sterowniczych, a wysoka zdolność ograniczania prądu zmniejsza obciążenie termiczne instalacji podczas zwarcia.
