Wkładka szybka, 80 A, AC 240 V, DC 150 V, BS88, 18 x 56 mm, aR, BS 80LET

Szybki bezpiecznik półprzewodnikowy klasy aR w obudowie BS88 LET

Bezpiecznik szybki 80 A klasy aR przeznaczony do ochrony zwarciowej elementów półprzewodnikowych w obwodach AC i DC. Wykonanie w brytyjskim standardzie BS88, seria LET, zapewnia bardzo szybkie wyłączanie przy minimalnej energii przepięciowej, co ogranicza uszkodzenia tyrystorów, tranzystorów mocy i innych wrażliwych elementów. Napięcie znamionowe 280 V AC / 150 V DC oraz prąd znamionowy 80 A pozwalają na zastosowanie w szynach DC, napędach prądu stałego i przekształtnikach mocy. Brak wskaźnika zadziałania upraszcza konstrukcję i obniża koszty montażu.

Konstrukcja i montaż

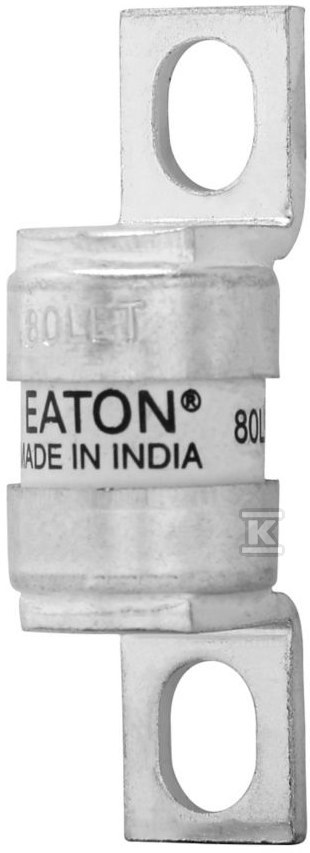

Obudowa ma przekrój 18 mm x 18 mm przy długości około 55 mm, co odpowiada typowemu rozmiarowi LET 18 x 56 mm. Rozstaw centrów mocowań wynosi 41 mm, a otwory montażowe M6 umożliwiają stabilne przykręcenie na szynie lub w gnieździe stud. Końcówki typu blade end x blade end z offsetowym zaczepem i szerokością tagu 12,7 mm ułatwiają szybkie połączenie z podstawą bezpiecznikową. Masa około 32 g i kompaktowe wymiary pozwalają na gęste upakowanie w rozdzielnicach przemysłowych. Strata mocy przy prądzie znamionowym to 10 W, co ogranicza nagrzewanie w pracy ciągłej.

Zastosowanie i charakterystyka działania

Charakterystyka aR oznacza ochronę zwarciową półprzewodników z bardzo krótkim czasem zadziałania. Szybkość FF i niskie wartości I2t - pre-arc około 300 A2s oraz clearing około 3800 A2s - ograniczają energię przepływającą przez zabezpieczany obwód w momencie zwarcia. Dzięki temu bezpiecznik sprawdza się w zabezpieczeniu wspólnych szyn DC, falowników, prostowników i napędów prądu stałego. Prąd znamionowy 80 A i brak wskaźnika zadziałania czynią go rozwiązaniem typowo instalacyjnym, gdzie sygnalizacja odbywa się zewnętrznie.

Parametry elektryczne i zgodność

Znamionowe napięcie AC 280 V i DC 150 V przy prądzie 80 A. Zdolność łączeniowa 200 kA RMS symetrycznie AC, w DC 50 kA przy 150 V DC, zapewnia skuteczną przerwę nawet przy dużych prądach zwarciowych. Produkt zaprojektowano i przetestowano zgodnie z BS88 część 4 oraz IEC 60269-4, z oznaczeniem klasy aR. Spełnia wymagania CE i RoHS, jest UL Recognized. Zgodność z IEC 60269-4 potwierdza zastosowanie w systemach przemysłowych, energetycznych i oświetleniowych wymagających brytyjskiego standardu BS88.
