Zdalny moduł sterujący, napięcie zdalnego sterowania 24-230V AC, wyjście przekaźnikowe kontroli wyzwolenia 400V AC maks 284730

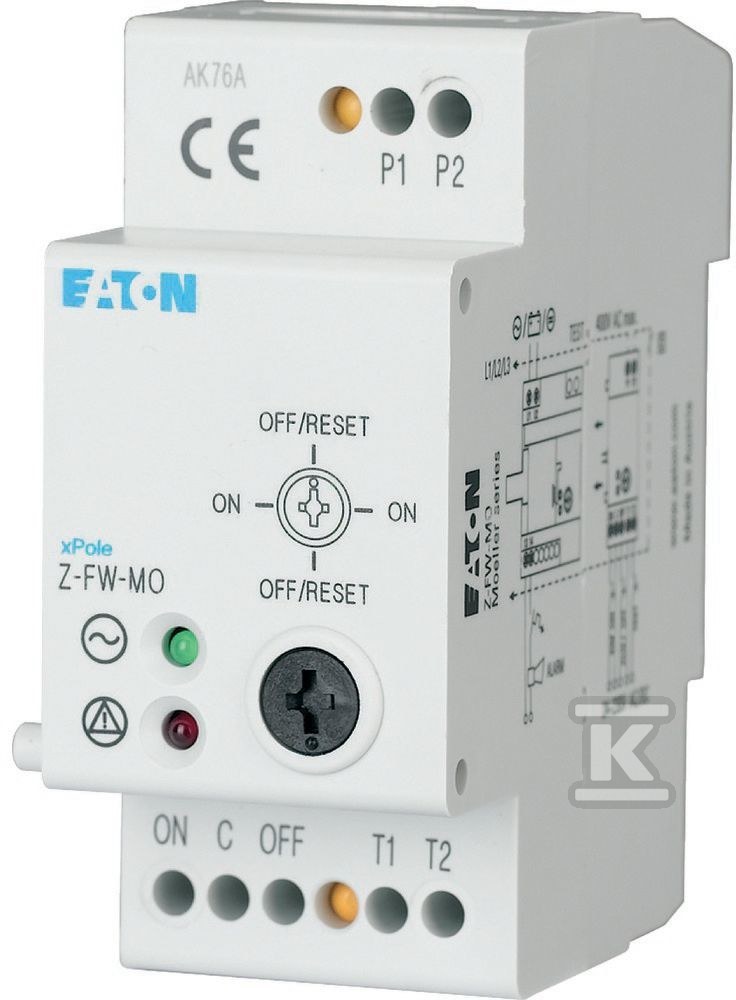

Zdalne sterowanie i restart obwodów – moduł Eaton Z-FW-MO

Ten moduł zdalnego sterowania, o numerze katalogowym 284730, to niezawodne rozwiązanie do zdalnego wyzwalania i restartowania obwodów elektrycznych. Przeznaczony do współpracy z wyłącznikami nadprądowymi i różnicowoprądowymi, zapewnia dodatkową funkcjonalność i bezpieczeństwo w instalacjach elektrycznych. Moduł umożliwia zdalne włączanie i wyłączanie obwodu, a także przeprowadzenie testu sprawności wyłącznika różnicowoprądowego.

Funkcjonalność i zastosowanie

Moduł Eaton Z-FW-MO jest przede wszystkim urządzeniem służącym do zdalnego wyzwalania obwodów. Jego uniwersalność wynika z szerokiego zakresu napięcia sterującego – od 24V AC do 230V AC. Dzięki temu można go łatwo zintegrować z różnymi systemami sterowania i automatyki. Wyjście przekaźnikowe o napięciu 400V AC pozwala na sterowanie obwodami o większej mocy. Urządzenie znajduje zastosowanie w:

• Systemach automatyki budynkowej,
• Przemysłowych instalacjach elektrycznych,
• Centrach danych,
• Tam gdzie wymagane jest zdalne wyłączanie awaryjne lub testowanie sprawności zabezpieczeń.

Charakterystyka i montaż

Moduł ma szerokość 2 modułów (35 mm), co pozwala na jego łatwy montaż na szynie TH-35 (top-hat rail) zgodnie z normą IEC/EN 60715. Szybki system mocowania z dwoma zatrzaskami zapewnia wygodę instalacji. Stopień ochrony IP40 gwarantuje ochronę przed dotykiem i wnikaniem ciał stałych. Zastosowane zaciski sprężynowe (lift terminals) ułatwiają podłączenie przewodów o przekroju od 1.5 mm2 do 2.5 mm2. Urządzenie posiada wbudowany autotest funkcji różnicowoprądowej, co zwiększa bezpieczeństwo użytkowania i ułatwia diagnostykę. Dodatkowo, moduł oferuje funkcje ON/OFF/TEST oraz możliwość zdalnego resetowania po wyzwoleniu. Praca w temperaturach od -25°C do +40°C zapewnia niezawodność w różnych warunkach środowiskowych.
