Zaciski tunelowe 3-bieg NZM1 NZM1-XKAM 144112

Uniwersalne przyłącze tunelowe dla wyłączników NZM1 w wersji 3-biegunowej

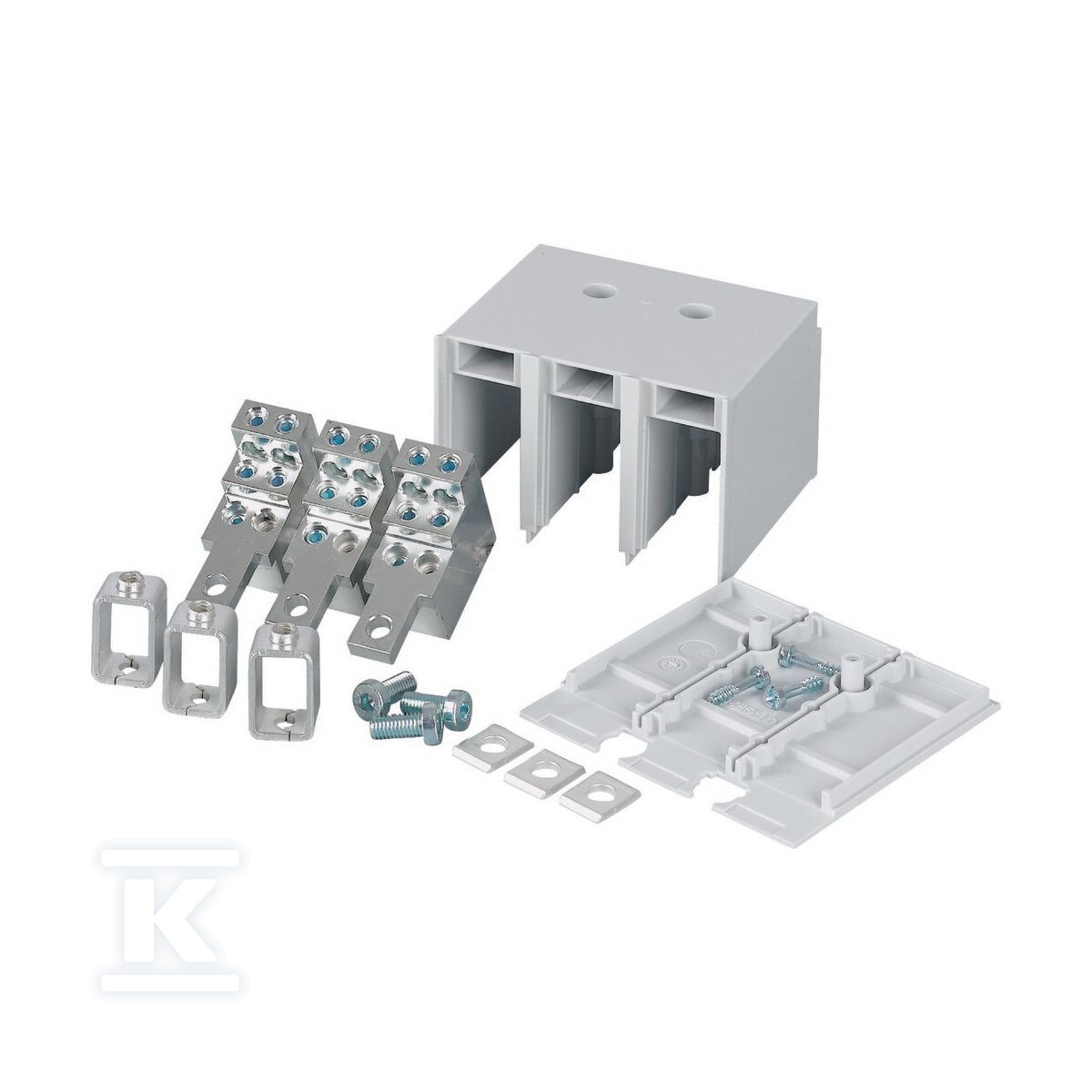

Zaciski tunelowe NZM1-XKAM w wykonaniu 3-biegunowym to specjalistyczne przyłącze przeznaczone do wyłączników mocy serii NZM1, PN1 oraz N(S)1. Rozwiązanie tworzy tunelową przestrzeń połączeniową, która ułatwia wprowadzenie i stabilne dociśnięcie przewodów aluminiowych i miedzianych do zacisku. Konstrukcja cynowanego zacisku aluminiowego ogranicza ryzyko korozji galwanicznej w połączeniach mieszanych i pozwala na szybki montaż bez dodatkowych narzędzi specjalistycznych.

Budowa zacisku i sposób montażu

Przestrzeń połączeniowa jest ukształtowana w formie tunelu, co zapewnia równomierne rozłożenie siły docisku na całej powierzchni żyły. Zacisk montuje się wpuszczany na zewnątrz obudowy wyłącznika, z możliwością umieszczenia elementów na górze lub na dole aparatu 3- lub 4-biegunowego. W komplecie znajduje się styk obwodu sterowania dla przewodu miedzianego 1 x 0,75-2,5 mm2 lub 2 x 0,75-1,5 mm2, co pozwala na prowadzenie sygnałów pomocniczych bez dodatkowych klem. Masa zestawu wynosi ok. 270 g, a gabaryty przyłącza w wersji 3-biegunowej to ok. 90 mm szerokości x 145 mm wysokości x 84,5 mm głębokości.

Kompatybilność i zakres połączeń

Zaciski są dedykowane do 3-biegunowych aparatów NZM1 i kompatybilnych serii PN1, N(S)1. Tunelowa forma zacisku jest przystosowana do kabli aluminiowych i miedzianych, co zwiększa elastyczność przyłączeniową w rozdzielnicach przemysłowych i obiektowych. Dzięki temu jedno rozwiązanie obsługuje zarówno instalacje z przewodami Al, jak i Cu, bez konieczności stosowania przejściówek. Montaż na górze lub na dole wyłącznika pozwala dopasować układ połączeń do dostępnej przestrzeni w szafie.

Wymiary, masa i warunki użytkowania

Zestaw NZM1-XKAM 144112 jest dostarczany jako komplet elementów montażowych do jednego aparatu 3-biegunowego. Wymiary montażowe przyłącza wynoszą ok. 90 mm x 145 mm x 84,5 mm, co umożliwia integrację w standardowych rozdzielnicach bez konieczności rozbudowy wnęki kablowej. Waga ok. 270 g ułatwia obsługę przy instalacji. Przyłącze sterownicze obsługuje przewody miedziane w przekrojach 1 x 0,75-2,5 mm2 lub 2 x 0,75-1,5 mm2, co pokrywa typowe obwody sygnalizacji i blokad.
