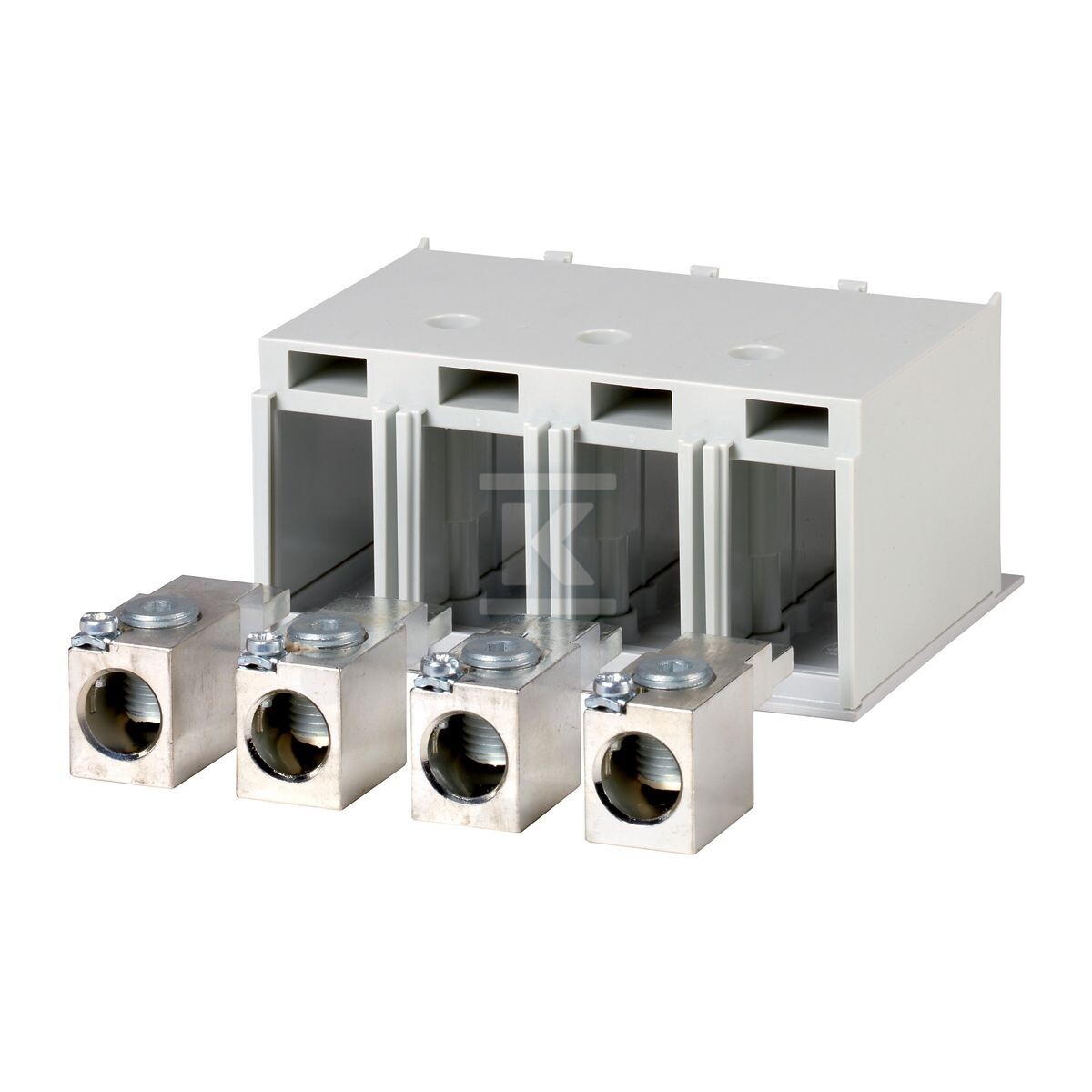

Zaciski tunelowe 4-bieg. 1 na zewn. wyłą NZM1-4-XKA 266731

Złącze tunelowe 4-biegunowe do rozłączników NZM1 montowane na zewnątrz obudowy

Zaciski tunelowe NZM1-4-XKA to akcesorium EATON series NZM przeznaczone do szybkiego i uporządkowanego wprowadzenia przewodów miedzianych do rozłączników kompaktowych. Rozwiązanie montowane jest na zewnątrz obudowy wyłącznika, co pozwala zachować zwartą budowę rozdzielnicy i ułatwia dostęp do zacisków po stronie przyłączeniowej. Konstrukcja tunelowa zapewnia prowadzenie kabla w osiowej linii z aparatem, ogranicza naprężenia mechaniczne na połączeniach i upraszcza okablowanie w układach 4-biegunowych.

Budowa i montaż

Złącze ma formę kompaktowego bloku przyłączeniowego o wymiarach 55 mm głębokości, 27 mm wysokości i 80 mm szerokości, przy masie ok. 0,433 kg. Taki gabaryt pozwala na instalację w ograniczonej przestrzeni rozdzielnicy bez konieczności zwiększania głębokości zabudowy. Montaż odbywa się od strony zewnętrznej obudowy rozłącznika, bez ingerencji w wnętrze aparatu. Wykonanie zgodne z wymogami korozyjności 10.2.2 normy produktowej zapewnia stabilność mechaniczną w typowych warunkach rozdzielnicowych. Złącze jest elementem serii NZM1, oznaczonym kodem modelu NZM1-4-XKA i numerem katalogowym 266731.

Kompatybilność i zakres połączeń

Akcesorium jest dedykowane do aparatów 4-biegunowych z rodziny NZM1, w tym do NZM1-4, PN1-4 oraz N(S)1-4. Przeznaczone jest wyłącznie do kabli miedzianych 4-biegunowych. Zakres przekrojów dla przewodu wielodrutowego wynosi 16 mm2 - 95 mm2 w wykonaniu 1x. W praktyce maksymalna przekrojowa wartość 95 mm2 dotyczy połączenia kablem elastycznym bez końcówek kablowych, co jest istotne przy projektowaniu zacisku pod obciążeniem. Dla obwodów sterowniczych przewidziano dodatkowo zacisk na przewody miedziane 1 x 0,75 - 2,5 mm2 lub 2 x 0,75 - 1,5 mm2, montowany poza obudową i przystosowany do pracy z tulejkami na przewodach elastycznych i wysokoelastycznych.

Parametry elektryczne i zgodność

Złącze pracuje w ramach obudowy NZM1 przy znamionowym prądzie do 160 A. Produkt spełnia wymagania IEC RoHS conform, co potwierdza brak substancji ograniczonych w składzie materiałów przewodzących i izolacyjnych. Zastosowanie w rozdzielnicach przemysłowych i obiektowych jest wspierane przez odporność na korozję potwierdzoną w ramach normy produktowej.
