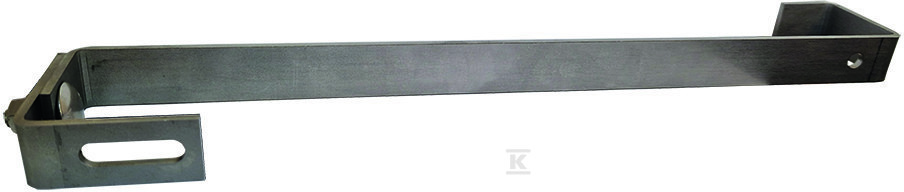

Hak montażowy typ S (reg) 506x133 A2 20506R

Hak montażowy typ S regulowany do montażu paneli na dachach skośnych

Hak typ S regulowany przeznaczony jest do mocowania paneli fotowoltaicznych na dachach skośnych. Wykonany ze stali nierdzewnej A2 zapewnia odporność na korozję w warunkach zewnętrznych i stabilne podparcie konstrukcji montażowej. Regulowana budowa pozwala dopasować położenie do różnych grubości pokrycia dachowego, co ułatwia instalatorowi szybkie i powtarzalne ustawienie rzędu paneli bez dodatkowej obróbki elementu.

Konstrukcja i materiał

Element wykonano ze stali nierdzewnej, w oznaczeniu A2, co w praktyce oznacza klasę odporną na działanie wilgoci, soli i zmiennych temperatur typowych dla ekspozycji dachowej. Stal nierdzewna zapewnia długą trwałość połączenia i brak konieczności dodatkowej ochrony antykorozyjnej.

Z karty katalogowej wynika długość A 506 mm oraz zakres regulacji B 67-86 mm. W dokumentacji producenta podano także wymiary pomocnicze 11 mm i 10 mm oraz parametr C 30 mm, charakterystyczne dla geometrii haka typ S. Nazwa handlowa wskazuje na wymiary 506 x 133 mm, co potwierdza kompaktowy, ale rozstawny kształt przeznaczony do współpracy z klasycznymi systemami montażowymi na dachach skośnych.

Zastosowanie montażowe

Hak przeznaczony jest wyłącznie do montażu na dachu spadzistym. Zgodnie z klasyfikacją ETIM nie jest przeznaczony do montażu fasadowego, na dachu płaskim, w terenie otwartym, w dachu ani jako element elewacji.

W praktyce oznacza to:

• montaż paneli PV na konstrukcjach dachowych o nachyleniu, z podparciem na krokwi lub łatce,
• brak zastosowania w systemach balastowych na dachach płaskich,
• brak przeznaczenia do elewacji i wolnostojących konstrukcji naziemnych.

Regulowany zakres 67-86 mm pozwala skompensować różnice w grubości pokrycia i podkonstrukcji bez wymiany elementu, co skraca czas montażu na miejscu.

Dane katalogowe i kompatybilność

Numer katalogowy 20506R identyfikuje wersję regulowaną haka typ S o długości 506 mm. Element występuje w ofercie jako część systemu konstrukcyjnego do fotowoltaiki, przeznaczona do współpracy z typowymi szynami montażowymi i obejmami paneli.

Dzięki temu instalator uzyskuje powtarzalne położenie paneli, a użytkownik końcowy stabilny montaż bez widocznych śladów korozji w długim okresie eksploatacji.
