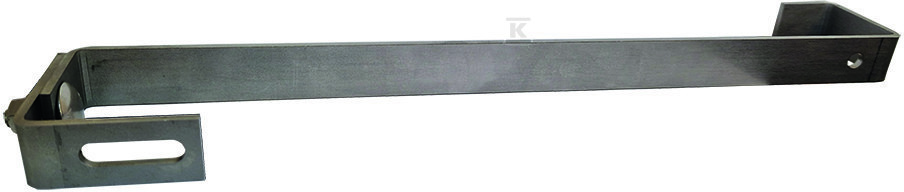

Hak montażowy typ S (reg) 610x133 A2 20610R

Hak regulowany do paneli fotowoltaicznych na dachu skośnym

Hak typ S regulowany to element konstrukcyjny przeznaczony do montażu paneli fotowoltaicznych na dachach skośnych. Wykonany ze stali nierdzewnej A2 zapewnia odporność na korozję w warunkach zewnętrznych i współpracuje z klasycznymi systemami montażowymi opartymi na profilu 40x40. Regulowana budowa pozwala dopasować położenie haka do grubości pokrycia i konstrukcji dachu bez konieczności stosowania dodatkowych podkładek.

Konstrukcja i materiał

Element wykonany jest ze stali nierdzewnej, oznaczonej jako A2, co w praktyce oznacza dobrą odporność na działanie wilgoci, soli i zmiennych temperatur typowych dla ekspozycji dachowej. Stal nierdzewna zachowuje stabilność wymiarową i nie wymaga dodatkowej ochrony antykorozyjnej.

Konstrukcja ma długość 610 mm, co umożliwia pewne oparcie na krokwi i równomierne przeniesienie obciążeń. Zakres regulacji wynosi 67 mm - 88 mm, dzięki czemu hak można ustawić pod konkretną geometrię dachu i rodzaj pokrycia. Wysokość elementu to 30 mm, a parametry przekroju 11 mm i 10 mm zapewniają sztywność przy zachowaniu możliwości montażu standardowymi śrubami A2. Regulacja typu S pozwala na szybkie wypoziomowanie bez demontażu całego uchwytu.

Zastosowanie na dachu skośnym

Hak przeznaczony jest wyłącznie do montażu na dachu spadzistym. Nie jest dedykowany do montażu fasadowego, na dachu płaskim, w terenie otwartym ani jako element elewacji. W typowej konstrukcji na dach pokryty dachówką ceramiczną lub blachą trapezową hak stanowi punkt zaczepienia dla profilu montażowego 40x40, a następnie dla klem mocujących moduły.

Dzięki regulacji element dobrze sprawdza się przy różnych rozstawach krokwi i przy pokryciach wymagających indywidualnego ustawienia wysokości. Stal nierdzewna A2 ogranicza ryzyko powstawania ognisk korozji w miejscach styku z aluminium profili i śrubami ze stali nierdzewnej.

Montaż i kompatybilność systemowa

W systemach El-Sun hak typ S regulowany współpracuje ze śrubami sześciokątnymi, nakrętkami kołnierzowymi oraz wkrętami A2 stosowanymi w konstrukcjach dachowych. Montaż odbywa się od strony pokrycia, po uprzednim przygotowaniu otworu w dachówce lub blachodachówce, z zachowaniem uszczelnienia.

Po zamocowaniu haka do krokwi montuje się profil 40x40, a na nim wypusty przesuwne i klemy końcowe lub środkowe. Regulowany zakres 67 mm - 88 mm ułatwia uzyskanie prawidłowego kąta nachylenia modułów bez dodatkowych przekładek. Rozwiązanie jest powtarzalne, co przyspiesza pracę ekipy montażowej i ogranicza liczbę operacji na wysokości.
