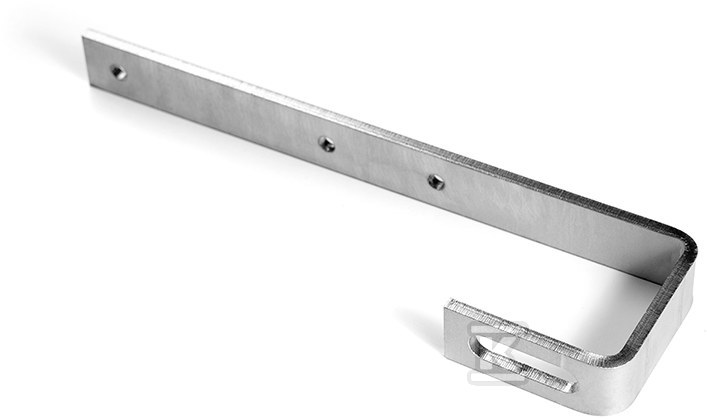

Hak typ L 71x255 20255

Hak montażowy L do konstrukcji fotowoltaicznych na dachu spadzistym

Hak typ L 71x255 to element montażowy przeznaczony do mocowania paneli fotowoltaicznych na dachach spadzistych. Wykonany ze stali nierdzewnej zapewnia odporność na korozję i trwałość w warunkach zewnętrznych, a jego kształt litery L umożliwia pewne oparcie konstrukcji na pokryciu dachowym. Rozwiązanie jest dedykowane instalatorom PV pracującym na dachach pokrytych blachodachówką lub blachą falistą, gdzie potrzebny jest stabilny punkt kotwienia bez ingerencji w element elewacji czy montażu w terenie otwartym.

Konstrukcja ze stali nierdzewnej i wymiary robocze

Element wykonany jest ze stali nierdzewnej, co przekłada się na odporność na wilgoć, zmiany temperatury i działanie czynników atmosferycznych typowych dla instalacji na dachu. Geometria haka L zapewnia prowadzenie obciążenia w kierunku konstrukcji nośnej dachu. Wymiary robocze odpowiadają oznaczeniu 71 x 255 mm, co w praktyce daje długość około 255 mm i szerokość ramienia około 71 mm, przydatne przy rozstawie łat i kątach nachylenia pokrycia. Grubość materiału i przekrój zapewniają sztywność przy zachowaniu możliwości dopasowania do standardowych profili montażowych.

Zastosowanie i warunki montażu

Hak przeznaczony jest do montażu na dachu spadzistym i nie jest klasyfikowany do montażu fasadowego, na dachu płaskim, w terenie otwartym, w dachu ani jako element elewacji. W praktyce instalacyjnej sprawdza się przy pokryciach z blachodachówki i blachy falistej, gdzie umożliwia kotwienie konstrukcji wsporczej bez konieczności przebijania dodatkowych elementów. Dzięki temu instalator uzyskuje szybki punkt zaczepienia dla wsporników i szyn, a użytkownik końcowy otrzymuje rozwiązanie niewymagające dodatkowych osłon antykorozyjnych. Stal nierdzewna ogranicza konieczność konserwacji w porównaniu z elementami ocynkowanymi.

Klasa wykonania i zgodność z normami

Produkt wytwarzany jest zgodnie z wymaganiami PN-EN 1090-2:2018 oraz PN-EN 1090-3:2019. Deklarowana klasa wykonania to EXC1 i EXC2, a tolerancje wymiarów utrzymywane są w klasie 1. Parametry te są istotne przy łączeniu haka z pozostałymi elementami konstrukcji stalowej i przy odbiorze technicznym instalacji. Producentem jest EL-SUN SP. Z O.O. Indeks producenta to 20255.
