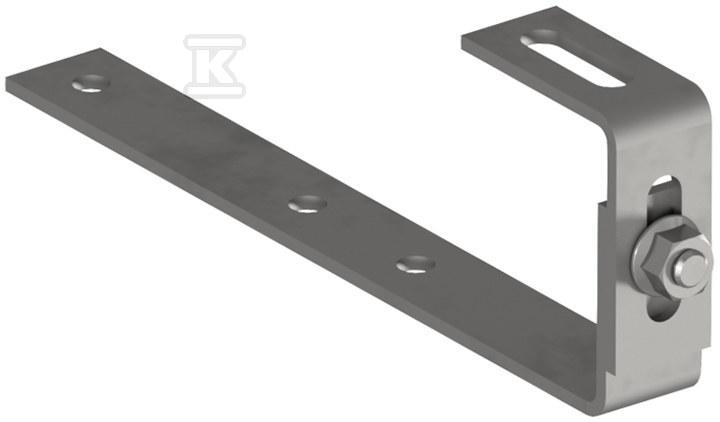

Hak typ L 71x255 (reg) 20255R

Hak montażowy L regulowany do konstrukcji fotowoltaicznych

Hak typ L z regulacją wysokości przeznaczony jest do mocowania paneli fotowoltaicznych w ramach konstrukcji dachowych. Wykonanie ze stali nierdzewnej zapewnia odporność na korozję w warunkach zewnętrznych, a kształt litery L pozwala na stabilne oparcie elementu konstrukcyjnego o połać dachu. Regulacja wysokości ułatwia dopasowanie nachylenia i odstępu modułów bez konieczności wymiany całego elementu.

Konstrukcja i materiał

Element wykonany jest ze stali nierdzewnej, co przekłada się na trwałość w środowisku wilgotnym i zmiennych temperaturach. Stal nierdzewna ogranicza konieczność dodatkowej ochrony antykorozyjnej i sprawdza się w montażu na dachach narażonych na opady i promieniowanie UV.

Konstrukcja typu L zapewnia sztywne połączenie z listwą lub profilem nośnym. Parametry geometryczne katalogowe to wartość A 255, B 70-98, C 30, D 11 oraz F 10. Zakres regulacji w osi B od 70 do 98 pozwala na płynne ustawienie wysokości bez demontażu haka. Taki zakres jest przydatny przy korygowaniu kąta nachylenia instalacji lub wyrównaniu nierówności połaci.

Zastosowanie i warunki montażu

Hak przeznaczony jest do montażu paneli fotowoltaicznych. Zgodnie z danymi ETIM element klasyfikowany jest do montażu na dachu spadzistym - tak, natomiast montaż fasadowy, na dachu płaskim, w terenie otwartym, w dachu oraz jako element elewacji oznaczony jest jako nie.

W praktyce instalator wykorzystuje hak jako punkt podparcia dla konstrukcji wsporczej modułów na dachach skośnych. Regulacja wysokości pozwala na szybkie dopasowanie do istniejącej geometrii dachu i do wymaganego kąta pracy paneli. Stal nierdzewna ogranicza ryzyko degradacji mechanicznej w kontakcie z wilgocią i solami.

Zgodność z normami i klasa wykonania

Produkt deklarowany jest w klasie tolerancji wymiarów 1 zgodnie z PN-EN 1090-2:2018 oraz PN-EN 1090-3:2019. Klasa wykonania określona jest jako EXC1, EXC2 według tych samych norm, co oznacza przeznaczenie do konstrukcji stalowych o standardowych wymaganiach dotyczących bezpieczeństwa i niezawodności.

Nośność i odkształcenie określane są wg projektu i obliczeń dla typu konstrukcji zgodnie z PN-EN 1990. Spawalność i wytrzymałość zmęczeniowa w karcie deklaracyjnej oznaczone są jako NPD - brak danych. Informacja ta wskazuje, że parametry te nie są przedmiotem deklaracji producenta dla tego typu elementu i powinny być weryfikowane w ramach projektu konstrukcji wsporczej.
