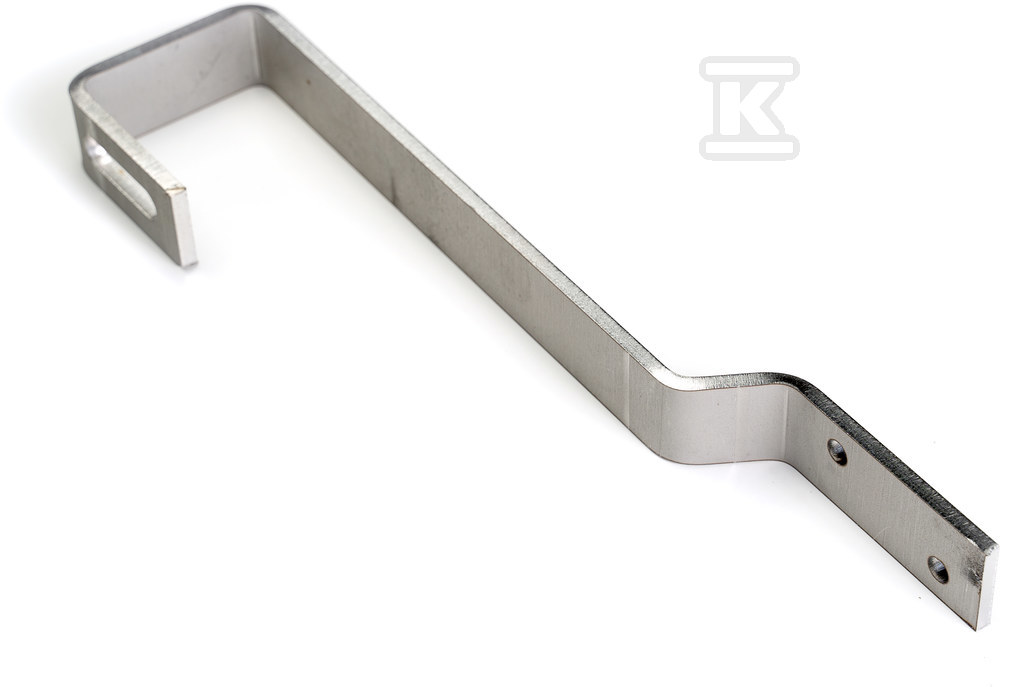

Hak typ ZL 96x310 20310

Montaż paneli fotowoltaicznych na dachówce karpiówkowej z hakiem typu ZL

Montaż paneli fotowoltaicznych na dachach skośnych pokrytych dachówką karpiówkową wymaga elementu, który pewnie chwyta pokrycie bez jego niszczenia i przenosi obciążenia na konstrukcję dachu. Hak typu ZL 96x310 jest przeznaczony właśnie do tego zastosowania. Wykonany ze stali nierdzewnej, przeznaczony jest do montażu na dachu spadzistym i nie jest dedykowany do montażu fasadowego, na dachu płaskim, w terenie otwartym, w dachu ani jako element elewacji. W praktyce instalatorzy wykorzystują go do mocowania konstrukcji wsporczych paneli na pokryciu z płaskiej dachówki karpiówkowej.

Przeznaczenie i montaż na dachu spadzistym

Hak służy do kotwienia systemu montażowego fotowoltaiki w dachówkach karpiówkowych. Rozwiązanie jest dedykowane wyłącznie do dachów skośnych, co wynika z geometrii zaczepu i sposobu przenoszenia obciążeń. Nie jest to element do montażu na dachu płaskim ani do zastosowań elewacyjnych czy naziemnych.

Konstrukcja ze stali nierdzewnej i parametry geometryczne

Podstawowym materiałem jest stal nierdzewna, co przekłada się na odporność na korozję w warunkach zewnętrznych i długą trwałość bez konieczności konserwacji. W dokumentacji katalogowej dla pozycji 20310 podano wymiary charakterystyczne 307 mm, 99 mm, 30 mm, 11 mm i 10 mm, co w praktyce odpowiada konstrukcji o długości ok. 310 mm i szerokości ok. 96 mm wskazanej w nazwie typu. Taki rozmiar zapewnia odpowiedni rozstaw punktów mocowania i kompatybilność z typowymi rozstawami łat w dachach skośnych. Stal nierdzewna zapewnia stabilność kształtu przy obciążeniach śniegiem i wiatrem oraz odporność na działanie wilgoci i soli.

Zgodność z normami i deklarowane właściwości

Element jest opisany w ramach specyfikacji wg PN-EN 1090-2:2018 i PN-EN 1090-3:2019. Tolerancje wymiarów są na poziomie klasy 1, a klasa wykonania to EXC1, EXC2. Nośność i odkształcenie określane są wg projektu i obliczeń dla typu konstrukcji zgodnie z PN-EN 1990. W dokumentacji producenta wskazano również wartości wytrzymałościowe materiałów użytych w systemie: wytrzymałość na rozciąganie min. 900 N/5 mm wg PN-EN 12311-2, wytrzymałość na rozdarcie min. 150 N wg PN-EN 12310-2 oraz wytrzymałość na ścinanie na połączeniach min. 500 N/50 mm. Spawalność i wytrzymałość zmęczeniowa oznaczone są jako NPD. Parametry te pozwalają instalatorowi dobrać hak do projektu konstrukcji wsporczej z zachowaniem wymagań normowych dla elementów stalowych w budownictwie.
